G6.10 UNIDADES DE LA ENTRADA ANALOGICA 1

Pantalla 10 UNIDA EA1=OFF
Descripción Unidades de la Entrada analógica 1.
Rango Bar, ºC, m. (metros), %.
Valor por Defecto OFF, se visualiza en %
G6.11 FORMATO DE LA ENTRADA ANALOGICA 2
Pantalla 11 FORMATO EA2=1
Descripción Selección de la entrada analógica 2.
Rango 0 a 2.
0
1
2
Valor por Defecto 1
Ajuste Configura la EA2 como tensión o corriente. Ver figura 17.

G6.12 RANGO DE LA ENTRADA ANALOGICA 2 EN UNIDADES ABSOLUTAS

Pantalla 12 RNG EA2 0_10
Descripción Rango de la entrada analógica 2 en unidades absolutas.
Rango 0 a 999
Valor por Defecto 0-10
Ajuste Ajustar según el rango del transductor conectado a la entrada analógica.

G6.13 UNIDADES DE LA ENTRADA ANALOGICA 2

Pantalla 13 UNIDA EA2=OFF
Descripción Unidades de la Entrada analógica 2.
Rango Bar, ºC, m. (metros) .
Valor por Defecto OFF
EJEMPLO DE CONEXION DE ENTRADAS ANALOGICAS
Entrada analógica 1 (EA1) de 4 - 20mA (transductor de presión de 10 bar)
EA1: G6.8 = 8 FORMATO EA1 =1
G6.9 = 9 RANGO EA1=10
G6.10 = 10 UNIDA EA1=BAR
Fuente de alimentación
Externa 24V
24V

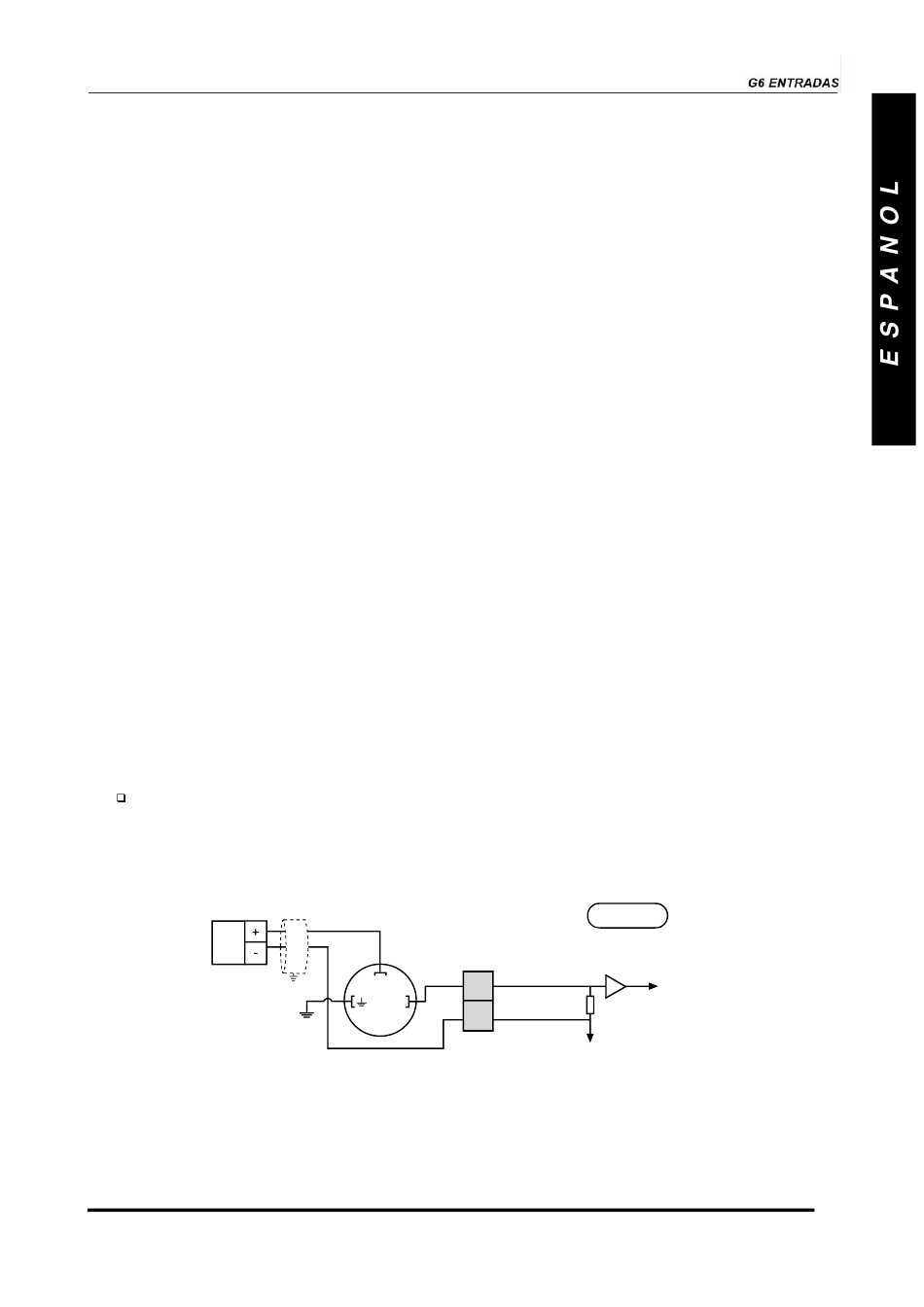

Figura 33. Ejemplo de conexión en un transductor de presión en la EA1.
POWER ELECTRONICS Manual Técnico V5
0-20mA
4-20mA
0-10V
4-20mA
1
18
2
19
10 bar transductor de presión
4-20 mA
EA1
270Ω
DT0029E
