3 Instrucciones de montaje, almacenamiento, preparación, colocación
Fijación
En el caso de un diseño con tope:
1. Coloque el elemento de fijación (1) con el resalte de centrado en el interior del eje y fíjelo con el
tornillo de fijación (5).
En el caso de un modelo sin tope:
1. Coloque el elemento de fijación (1) con el diámetro de centrado largo en el eje y fíjelo con el tornillo
de fijación (5). El elemento de fijación (1) debe quedar en contacto con el circlip (2).
Desmontaje
1. Coloque la arandela de desmontaje (8) en el interior del eje hueco.
2. Coloque el correspondiente circlip (2) en la ranura de retención interior del eje y posicione la arandela
de desmontaje con el ciclip.
3. Atornille la varilla roscada (7) en la arandela de desmontaje (8) para extraer el reductor del eje de la
máquina.

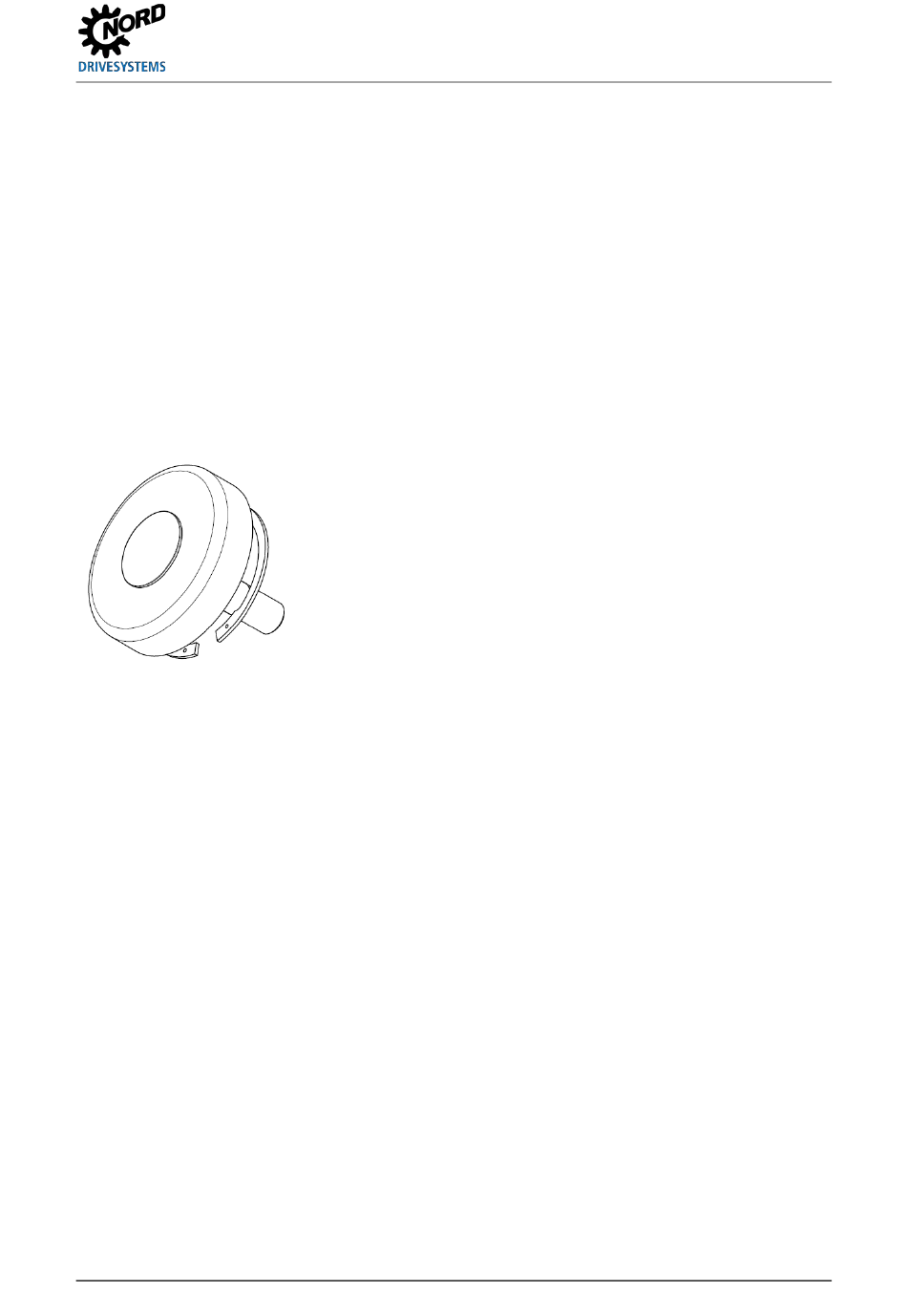

Figura 13: Elemento de fijación (ejemplo)
