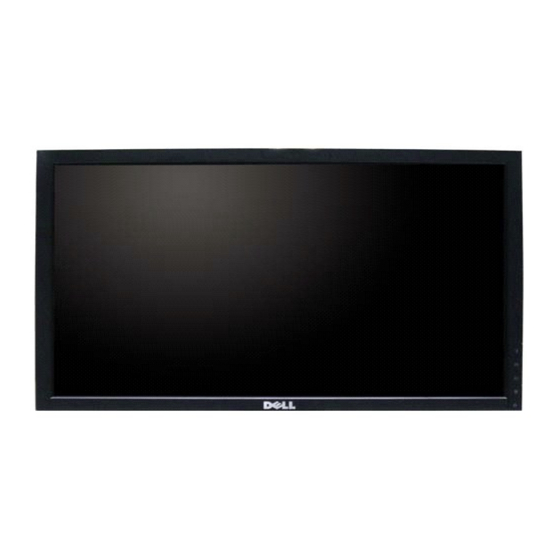

Monitor de panel plano Dell™ 1909W AIO para equipo Dell OptiPlex™ USFF
Acerca del monitor
Configurar el Monitor
Usar el Monitor
Resolución de Problemas
Apéndice
Notas, Avisos y Atenciones
NOTA:
UNA NOTA indica información importante que le ayuda a utilizar mejor su equipo.
AVISO:
Un AVISO indica un daño potencial para el hardware o una pérdida de datos y le indica cómo evitar el problema.
PRECAUCIÓN: Una ATENCIÓN indica que es posible provocar daños a la propiedad, a la persona o que se puede causar la muerte.
La información en este documento está sujeta a cambios sin previo aviso.
© 2008 Dell Inc. Todos los derechos reservados.
Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc...
Las marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL, son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales o marcas
comerciales registradas de Microsoft Corporation en los Estados Unidos y/u otros países. ENERGY STAR es una marca registrada de la U.S. Environmental Protection Agency
(EPA,Agencia de protección del medio ambiente en Estados Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR
en cuanto a la eficiencia energética. EMC es una marca registrada de EMC Corporation.
Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier
responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
Model 1909Wf
Septiembre 2008 Rev. A00
Publicidad
Tabla de contenido
Manuales relacionados para Dell 1909W
Resumen de contenidos para Dell 1909W
- Página 1 Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc... Las marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL, son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/u otros países. ENERGY STAR es una marca registrada de la U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR ...
-
Página 2: Acerca Del Monitor
Volver a la página de contenidos Acerca del monitor Monitor de panel plano Dell™ 1909W AIO para equipo Dell OptiPlex™ USFF Contenidos de la caja Características del producto Identificación de piezas y componentes Especificaciones del monitor Compatibilidad Plug and Play Interfaz para Universal serial Bus (USB) Política de píxel y calidad del monitor Directrices de mantenimiento Contenidos de la caja Su monitor incluye los siguientes componentes. Asegúrese de haber recibido todos los componentes. Póngase en contacto con Dell si falta alguno de ellos. NOTA: Algunos componentes podrían ser opcionales y no enviarse con su monitor. Algunas funciones o medios podrían no estar disponibles en algunos países. Monitor Soporte... -
Página 3: Características Del Producto
Cable de transmisión USB (permite utilizar los puertos USB del monitor) Cubierta de cable Medios de controladores de documentación Manual de instalación rápida Información de seguridad Plantilla de soporte Características del producto El monitor de panel plano 1909W tiene una pantalla de cristal líquido (LCD), transistores de película fina (TFT) y una matriz activa. Las funciones del monitor incluyen: ■ Área visible de 19 pulgadas (482,6 mm) (medida en diagonal). ■ Resolución de 1440x900, compatible con pantalla completa para resoluciones menores. ■ Amplio ángulo de visión sentado o de pie, o mientras se mueve de lado a lado. ■ Funciones de inclinación y extensión vertical. ■ Pedestal extraíble y orificios de montaje Video Electronics Standard Association (VESA) de 100 mm para aumentar la flexibilidad de las soluciones de montaje. -
Página 4: Identificación De Piezas Y Componentes
■ Función de ahorro de energía compatible con Energy Star. ■ Ranura de bloqueo de seguridad. ■ Soporte AIO con tornillos integrados para montar el equipo sin herramientas y asa para mayor portabilidad del sistema. ■ Soporte dedicado que integra el equipo Dell Optiplex USFF y supervisa una configuración All-In-One. ■ Capacidad de administración de activos. Identificación de piezas y componentes Vista frontal Vista frontal Controles del panel frontal Etiqueta Descripción Brillo y Contraste ajuste automático... -
Página 5: Vista De Etiqueta
Orificios de montaje VESA (100 mm) Para montar el monitor. (tras la placa de base instalada) Botón de extracción de la base Púlselo para liberar la base. Abrazaderas de montaje para Dell Para instalar la barra Dell Soundbar opcional. Soundbar Palometas Apriete el chasis al soporte con las palometas. Vista de etiqueta Vista frontal del monitor con tarjeta de información extendida para ver las marcas del número de ... -
Página 6: Vista Lateral
Vista trasera del monitor con placa colocada para ofrecer un aspecto limpio. Etiqueta Descripción Etiqueta de número de serie en código de barras Para ponerse en contacto con el soporte técnico de Dell. Etiqueta administrativa Muestra las homologaciones administrativas. Nota: la etiqueta administrativa y el código de barras puede verse al retirar la placa del compartimento USB. Vista lateral Vista izquierda Vista derecha Etiqueta Descripción Puertos de descarga USB Tarjeta de etiqueta ... -
Página 7: Especificaciones Del Monitor
160° (vertical) normal, 160° Ángulo de vista (horizontal) normal Alcance de luminosidad 300 CD/m² (valor típico) Coeficiente de contraste 1000 a 1 (valor típico) Antirreflejos con recubrimiento Recubrimiento con plato de sujeción reforzado 3H Luz trasera Sistema de luz lateral CCFL (2) Tiempo de respuesta 5 ms, valor típico Espectro de color 83%* *El espectro de color del modelo [1909W] (valor típico) se basa en las normas CIE1976 (83%) y CIE1931 (72%). -
Página 13: Apéndice
CAUTION: Instrucciones de seguridad PRECAUCIÓN: Uso de controles, ajustes o procedimientos distintos de los especificados en esta documentación podría resultar exzona a choque, peligro eléctrico, y/o riesgos mecánicos. Para más información sobre las instrucciones de seguridad, consulte la Guía de Información del Producto. Declaración FCC (sólo para EE.UU.) Si desea más información sobre la Nota FCC y el resto de información reglamentaria, consulte la página web de normativas en www.dell.com/regulatory_compliance. Contactar con Dell Los clientes en Estados Unidos pueden llamar al 800-WWW-DELL (800-999-3355). NOTA: Si no tiene una conexión a Internet activa, puede encontrar información de contacto en su factura de compra, nota de entrega, recibo o catálogo de productos Dell. Dell proporciona varias opciones de soporte y de servicio en línea o por teléfono. La disponibilidad varía dependiendo del país y el producto, y puede que algunos servicios no estén disponibles en su zona. Para ponerse en contacto con Dell para asuntos de ventas, soporte técnico, o servicio al cliente: 1. Visite support.dell.com. 2. Seleccione su país o región en el menú desplegable Elija un País/Región en la parte inferior de la página. 3. Haga clic en Póngase en Contacto con Nosotros en la parte izquierda de la página. -
Página 14: Configurar Su Monitor
Volver a la página de contenidos Configurar su monitor Monitor de panel plano Dell™ 1909W AIO para equipo Dell OptiPlex™ USFF Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a internet 1. Acceda a http://support.dell.com, introduzca su identificador de servicio y descargue el último controlador disponible para su tarjeta gráfica. 2. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1440x900. NOTA: Si no puede establecer la resolución a 1440 x 900, póngase en contacto con Dell™ para solicitar un adaptador gráfico que admita dicha resolución. Volver a la página de contenidos... - Página 15 Volver a la página de contenidos Configurar su monitor Monitor de panel plano Dell™ 1909W AIO para equipo Dell OptiPlex™ USFF Si no tiene un equipo de sobremesa o portátil Dell™ , o tarjeta gráfica. 1. Haga clic derecho en el escritorio y seleccione Propiedades. 2. Seleccione la ficha Configuración. 3. Seleccione Avanzadas. 4. Identifique el proveedor de su tarjeta gráfica en la descripción situada en la parte superior de la ventana (p. ej. NVIDIA, ATI, Intel, etc.). 5. Consulte la página web del proveedor de la tarjeta para obtener un controlador actualizado (por ejemplo http://www.ATI.com http://www.NVIDIA.com 6. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1440x900. NOTA: Si no puede configurar la resolución a 1440 x 900, póngase en contacto con el fabricante de su equipo o considere la posibilidad de adquirir un adaptador gráfico que sea compatible con la resolución 1440 x 900. Volver a la página de contenidos...
-
Página 16: Uso Del Monitor
Volver a la página de contenidos Uso del monitor Monitor de panel plano Dell™ 1909W AIO para equipo Dell OptiPlex™ USFF Uso de los controles del panel frontal Uso del menú en pantalla (OSD) Uso de la barra Dell Soundbar (opcional) Ajuste de altura Uso de la inclinación Uso del panel frontal Utilice los botones de control en la parte frontal del monitor para ajustar las características de la imagen. Al utilizar los botones para ajustar los controles, un menú OSD mostrará los valores numéricos de los parámetros al cambiar. Botones del panel Descripción delantero Utilice este botón para acceder directamente al menú de "Brillo/Contraste" o aumentar los valores de la opción de menú seleccionada. Brillo y contraste Utilice el botón de Ajuste automático para activar la función de Ajuste automático o aumentar el valor de la opción de menú ... -
Página 17: Uso Del Menú En Pantalla (Osd)
entrada / reducir Si se selecciona la entrada VGA o DVI-D y no se conecta ni el cable VGA ni el DVI-D, aparecerá un cuadro de diálogo flotante como el siguiente. Utilice el botón MENÚ para abrir el menú en pantalla (OSD) y seleccionar el menú OSD. Consulte Acceso al sistema de menús. Menú El botón de encendido enciende y apaga el monitor. El LED azul indica que el monitor está encendido y funcionando perfectamente. El LED ámbar indica modo de ahorro de energía DPMS. Encendido (con indicador luminoso de encendido) Uso del menú en pantalla (OSD) ... - Página 18 NOTA: La función de AJUSTE AUTOMÁTICO sólo estará disponible si utiliza el conector analógico (VGA). Presione los botones para moverse entre las opciones de configuración. Al moverse de un icono a otro, el nombre de la opción se resalta. Consulte la tabla siguiente para ver una lista completa de opciones disponibles en el monitor. 3. Presione el botón MENU una vez para activar la opción marcada. Presione los botones para seleccionar el parámetro deseado. 5. Pulse MENU para acceder a la barra deslizante y después los botones , de acuerdo con los indicadores del menú, para hacer cambios. Seleccione la opción "Menú/Salir" para volver al menú principal o salir del menú OSD. Icono Menús y submenús Descripción BRILLO Utilice este menú para activar el ajuste de Brillo/Contraste.
- Página 19 NOTA: En la mayoría de los casos, la función de Ajuste Automático produce la mejor calidad de imagen para su configuración. NOTA: La función de AJUSTE AUTOMÁTICO sólo estará disponible si utiliza el conector analógico (VGA). FUENTE DE ENTRADA Use el menú FUENTE DE ENTRADA para seleccionar dos señales de vídeo diferentes que puedan conectarse al monitor. Seleccione la entrada VGA si está utilizando el conector analógico (VGA). Presione para seleccionar la fuente de entrada VGA. DVI-D Seleccione la entrada DVI-D si está utilizando el conector digital (DVI). Presione para seleccionar la fuente de entrada DVI. CONFIGURACIÓN Utilice la Configuración de color para ajustar el modo de configuración de color y la temperatura de color. DE COLOR Existen distintos submenús de configuración de color para VGA/DVI-D y Entrada de vídeo. Formato de color Seleccione RGB si se conecta el monitor a un PC o DVD utilizando un cable VGA o DVI. Seleccione la opción YPbPr si se conecta el ...
- Página 20 Si selecciona Vídeo, puede elegir entre las opciones Película, Juego, Deportes o "Natural"; Para reproducir una película, seleccione el modo "Película"; Para ver un programa deportivo, seleccione el modo "Deportes"; Para jugar a un juego, seleccione el modo "Juego"; Para ver imágenes de carácter general, navegar por la web o ver la TV, seleccione el modo "Natural". Puede ajustar el Matiz (Tinte) / Saturación en función de sus preferencias. Si desea restaurar las opciones de color predeterminadas, seleccione Color Reset (Restaurar color); Seleccione la opción Restaurar color para restaurar la configuración de Color predeterminada (de fábrica). Esta configuración es también el espacio de color estándar "sRGB". Matiz Esta función puede desplazar el color de una imagen de vídeo a verde o púrpura. Se utiliza para ajustar el tono de piel deseado. Utilice para ajustar entre '0' y '100'. Presione para aumentar la tonalidad verdosa de la imagen de vídeo Presione para reducir la tonalidad púrpura de la imagen de vídeo NOTA: El ajuste de Matiz está disponible únicamente para entradas de vídeo.
- Página 21 Modo panorámico Ajuste la relación de imagen a 4:3 o pantalla completa. Posición horizontal Utilicelos botones para ajustar la imagen de la izquierda y la derecha. El mínimo es de '0' (-). Máximo es '100' (+). Posición vertical Utilicelos botones para ajustar la imagen hacia arriba y hacia abajo. El mínimo es de '0' (-). Máximo es '100' (+). Nitidez Esta función hace más nítido o más suave el aspecto de la imagen. Uso para ajustar la nitidez entre '0' y '100'. Reloj de píxeles os ajustes Fase y Reloj de píxel le permitirán ajustar el monitor a sus preferencias con mayor precisión. Se pude acceder a estos ajustes mediante el menú principal OSD seleccionando Ajustes de imagen. Utilice los botones para ajustar la calidad de la imagen. ...
-
Página 22: Mensajes De Advertencia Osd
DDC/CI DDC/CI (Canal de datos de pantalla / Interfaz común) permite ajustar los parámetros de su monitor (brillo, balance de color, etc) por medio del software de su PC. Puede desactivar esta función seleccionando la opción "Desactivar". Active esta función para conseguir la mejor experiencia del usuario y un rendimiento óptimo de su monitor. Condicionamiento Le permite reducir los casos menores de retención de imagen. Dependiendo del grado de retención de imagen, el programa podría tardar algún tiempo en ejecutarse. Puede activar esta función seleccionando la opción "Activar". Restaurar toda la configuración del menú OSD a sus valores predeterminados. Restablecer Nota: Este monitor dispone de una función integrada que calibra automáticamente el brillo para compensar el envejecimiento del CCFL. Mensajes de advertencia OSD Si el monitor no admite un modo de resolución concreto, aparecerá el mensaje siguiente: Significa que el monitor no puede sincronizarse con la señal que está recibiendo desde el PC. Consulte en Especificaciones del monitor rangos de frecuencia horizontal y vertical compatibles con este monitor. El modo recomendado es 1440 X 900. Podrá ver el mensaje siguiente antes de desactivar la función DDC/CI. ... -
Página 23: Uso De La Barra Dell Soundbar (Opcional)
Si se selecciona la entrada VGA o DVI-D y no se conecta ni el cable VGA ni el DVI-D, aparecerá un cuadro de diálogo flotante como el siguiente. o Consulte Resolución de problemas para más información. Uso de la barra Dell Soundbar (opcional) Mecanismo de conexión Control de encendido / volumen 3. Indicador de encendido Conectores de auriculares Ajuste de altura... -
Página 24: Uso De La Inclinación
Uso de la inclinación Gracias al soporte integrado, puede inclinar el monitor para conseguir el ángulo de visión más cómodo. NOTA: el soporte se encontrará desinstalado si acaba de recibir el monitor desde la fábrica. Volver a la página de contenidos ... - Página 25 Volver a la página de contenidos Configurar su monitor Monitor de panel plano Dell™ 1909W AIO para equipo Dell OptiPlex™ USFF Instrucciones importantes para configurar la resolución de pantalla a 1440 x 900 (óptima) Para conseguir un rendimiento óptimo de la pantalla utilizando sistemas operativos Microsoft Windows®, configure la resolución de la pantalla a 1440 x 900 píxeles siguiendo los pasos siguientes: 1. Haga clic derecho en el escritorio y seleccione Propiedades. 2. Seleccione la ficha Configuración. 3. Deslice la barra de desplazamiento situada a la derecha manteniendo pulsado el botón izquierdo del ratón y ajuste la resolución de la pantalla a 1440X900. 4. Haga clic en Aceptar. Si no puede ver la opción 1440X900, puede que necesite actualizar el controlador de su tarjeta gráfica. Seleccione a continuación el escenario que mejor describa el sistema informático que está utilizando, y siga las instrucciones que se ofrecen: Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a internet. Si no tiene un equipo de sobremesa o portátil Dell™ , ni tarjeta gráfica. Volver a la página de contenidos ...
- Página 26 Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc... Las marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL, son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/u otros países.ENERGY STAR es una marca registrada de la U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR ...
-
Página 27: Configuración Del Monitor
Volver a la página de contenidos Configuración del monitor Monitor de panel plano Dell™ 1909W AIO para equipo Dell OptiPlex™ USFF Instalación del soporte Conexiones de cable correspondientes al panel trasero del monitor y el equipo Retirar la cubierta de cable y desconectar los cables del equipo Conectar la barra Soundbar (opcional) Instalación del soporte Colocar el monitor sobre la base: 1. - Página 28 3. Conecte el cable DVI al equipo. Pase el cable DVI como se muestra en la imagen. NOTA: este cable se envía unido al monitor. 4. Pase el cable de alimentación del monitor a través del orificio situado en la parte inferior de la cubierta de cable, y conéctelo al receptáculo de alimentación situado en la parte trasera del monitor. NOTA: el cable de alimentación del monitor y la cubierta del cable se entregan con el monitor. 5. Pase el cable del adaptador de alimentación del equipo (se envía con el equipo) a través del orificio situado en la parte inferior de la cubierta de cable, y conéctelo al equipo. Presiónelo hasta que lo escuche encajar.
- Página 29 6. Conecte los cables USB de teclado y ratón al equipo, como se muestra en la imagen. a. Conecte el cable USB corto (se envía con el monitor) al puerto de envío del monitor. Pase este cable a través del orificio situado en el lateral de la cubierta de cable. Conecte el otro extremo del cable USB a cualquier puerto de descarga USB del equipo. b. Pase los cables de ratón y teclado a través del orificio situado en la parte inferior de la cubierta de cable, y conecte los dos puertos USB del equipo. NOTA: existen cuatro puertos USB disponibles en la parte trasera del equipo. c. Pase todos los demás cables que conectan con el equipo (red, impresora, sonido externo, etc.) a través del orificio situado en la parte inferior de la cubierta de cable antes de conectarlos al equipo. Conecte todos los cables antes de instalar la cubierta de cable. d.
-
Página 30: Retirar La Cubierta De Cable Y Desconectar Los Cables Del Equipo
Retirar la cubierta de cable y desconectar los cables del equipo 1. Retire el bloqueo de seguridad opcional (si está instalado). 2. Levante el botón de bloqueo de la cubierta de cable y la cubierta de cable para extraerla. 3. Presione el botón de liberación situado en el cable de alimentación antes de desconectarlo del equipo. Retirar la cubierta de cable y desconectar los cables del equipo Este monitor cumple la norma VESA de montaje en pared, para lo cual es necesario separar el monitor del soporte. Pasos para separar el monitor del soporte: 1. -
Página 31: Instalación De La Barra Dell™ Soundbar
2. Sujete la parte inferior del soporte. Existen dos pestañas metálicas situadas en la parte superior de la placa VESA que se insertan en el monitor. Tire de la parte inferior del monitor para separarlo del soporte, teniendo cuidado de no arañar el monitor con el soporte. Instalación de la barra Dell™ Soundbar NOTA: no utilice el conector de alimentación de la barra soundbar con ningún otro dispositivo. Instale la barra Soundbar alineando las dos ranuras de la barra Soundbar con las dos pestañas situadas en la parte inferior del monitor. Deslice la barra Soundbar hasta la izquierda hasta que encaje. 3. Conecte el cable de alimentación de la barra Soundbar al conector situado en la parte trasera del monitor. Inserte el conector estéreo verde de la barra Soundbar en el conector de salida de audio de su equipo. NOTA: El conector de alimentación de la barra Sounbar, de +12V DC, es opcional. NOTA: no lo utilice con ningún otro dispositivo que no sea la barra Dell Soundbar. ... - Página 32 Volver a la página de contenidos ...
-
Página 33: Solución De Problemas
Volver a la página de contenidos Solución de problemas Monitor de panel plano Dell™ 1909W AIO para equipo Dell OptiPlex™ USFF Prueba automática Problemas usuales Problemas generales del producto Problemas específicos del Bus Serie Universal Problemas con la barra Dell Soundbar PRECAUCIÓN: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad. Test automático El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente: 1. Apague el PC y el monitor. 2. Desconecte el cable del vídeo de la parte trasera del Pc. Para asegurarse de que la comprobación automática funciona correctamente, extraiga los cables digitales (conector blanco) y análogo (conector azul) de la parte trasera del PC. 3. Encienda el monitor. Aparecerá el cuadro de diálogo flotante en la pantalla (contra un fondo negro) si el monitor no detecta una señal de vídeo y está funcionando correctamente. Cuando se encuentre en el modo de comprobación automática, la luz LED permanece en verde. Dependiendo también de la entrada ... - Página 34 Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD. Ejecute la función de comprobación automática para determinar si también aparece en el modo de comprobación automática. Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas. Reinicie el equipo en modo seguro. Cuestiones relativas a la Señales visibles de humo o No realice ninguno de los pasos incluidos en la resolución de problemas. seguridad centellas Póngase en contacto con Dell inmediatamente. Problemas intermitentes El monitor se enciende y se Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra apaga conectado correcta y firmemente. Restaure el monitor a su configuración predeterminada. Ejecute la función de comprobación automática para determinar si este problema intermitente también ocurre en el modo de comprobación automática. Faltan colores Faltan colores en la imagen Realice la función de comprobación automática.
-
Página 35: Problemas Específicos Del Producto
Vuelva a conectar el cable de parte pasada al PC. Reconecte los periféricos USB (conector parte a pasar). Reinicie el equipo. Problemas con la barra Dell™ Soundbar Síntomas comunes Qué experimenta Posibles soluciones No hay sonido No llega corriente a la barra de Gire el control de encendido/volumen en la barra de sonido en dirección de las agujas ... - Página 36 Limpie y acondicione la conexión de audio line-in. Consulte la resolución de problemas de la tarjeta de sonido del PC. Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD portátil). Volumen bajo El nivel de volumen es Elimine cualquier estorbo entre la tarjeta de sonido y el usuario. demasiado bajo Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección de las agujas del reloj a un ajuste de volumen máximo. Ajuste todos los controles de volumen de Windows al máximo. ...
