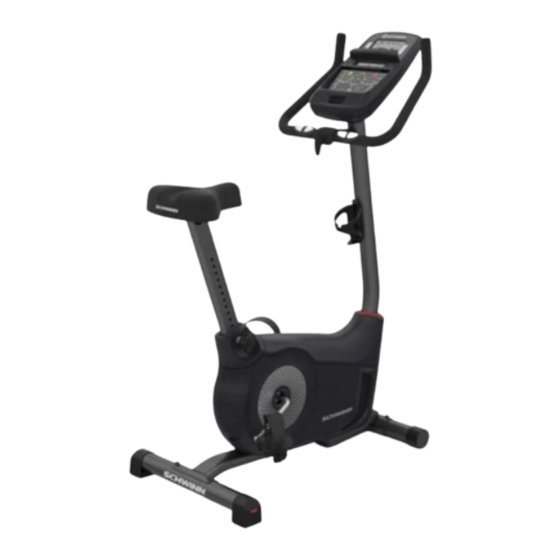

- Página 1 130i Este producto es compatible con los MANUAL DE MONTAJE requisitos de CE aplicables. / MANUAL DEL USUARIO...
-
Página 2: Tabla De Contenido
China | © 2016 Nautilus, Inc. | ® indica marcas comerciales registradas por Nautilus, Inc. en Estados Unidos. Estas marcas pueden estar registradas en otros países o estar protegidas por el derecho civil. Schwinn, el logotipo de Schwinn Quality, Schwinn 130i, Schwinn Connect, Nautilus, Bowflex y Universal son marcas comerciales propiedad, o con licencia, de Nautilus;... -
Página 3: Instrucciones Importantes De Seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD Este icono indica una situación potencialmente peligrosa que, si no se evita, puede causar la muerte o lesiones graves. Tenga en cuenta las siguientes advertencias: Lea y comprenda todas las advertencias de esta máquina. Lea atentamente y comprenda las instrucciones de montaje. •... - Página 4 • Límite máximo de peso del usuario: 136 kg. No la utilice si supera este peso. • Esta máquina es solo de uso doméstico. • No lleve ropa o joyas sueltas. Esta máquina contiene piezas móviles. No introduzca los dedos ni ningún otro objeto en las partes móviles del equipo de ejercicio.
-
Página 5: Etiquetas De Advertencia De Seguridad
ETIQUETAS DE ADVERTENCIA DE SEGURIDAD Y NÚMERO DE SERIE Número de serie Especificaciones del producto... -
Página 6: Especificaciones
ESPECIFICACIONES Peso máximo del usuario: 136 kg. 5670 cm Superficie total del equipo: Peso de la máquina: 26,5 kg Requisitos de alimentación: Voltaje de funcionamiento: 220V - 240V CA, 50Hz Corriente de funcionamiento: 0,4A 141cm (55.6”) Permisos normativos: Conforme con ISO 20957 105cm (41.3”) 54cm (21.4”) NO deseche este producto como residuo doméstico normal. -
Página 7: Piezas
PIEZAS 13 (R) 12 (L) Elemento Cant. Descripción Elemento Cant. Descripción Armazón principal Eje del sillín Estabilizador frontal Pomo de ajuste Estabilizador trasero Sillín Cubierta superior Pedal izquierdo (L) Junta del mástil Pedal derecho (R) Mástil de la consola (con enganche para Portabotellas el manillar) Manillar... -
Página 8: Material
PIEZAS METÁLICAS/HERRAMIENTAS Elemento Cant. Descripción Tornillo hexagonal de cabeza redonda M8 x 25 Arandela de presión, M8 Arandela curvada, M8 Arandela plana, M8 Mango en T Nota: Seleccione las piezas indicadas como piezas de repuesto en la tarjeta de piezas. Tenga en cuenta que pueden sobrar piezas después del montaje correcto de la máquina. -
Página 9: Montaje
Nota: Las piezas (*) están preinstaladas en los estabilizadores y no se muestran en la ficha de piezas. Asegúrese de que las ruedas de transporte situadas en el estabilizador delantero están orientadas hacia adelante y que el adhesivo Schwinn del estabilizador trasero está orientado hacia fuera de la máquina. - Página 10 3. Instale el manillar en el mástil de la consola. AVISO: No retuerza los cables. Coloque el manillar (7) en el soporte (6a), ajuste el manillar en el ángulo deseado y vuelva a instalar el mango en T (E) a través de los orificios. Utilice el cable de tracción lateral en el manillar para el manillar para dirigir el cable de frecuencia cardíaca (7a) a través de la ranura (6c) debajo del enganche para el manillar en la parte superior del mástil.
- Página 11 4. Instale la consola en el mástil de la consola. Nota: Retire los tornillos preinstalados (*) de la parte trasera de la consola antes de conectar los cables. AVISO: No retuerza los cables.
- Página 12 5. Instale el eje del sillín en la estructura. AVISO: Asegúrese de que el pomo de ajuste se acopla en el eje del sillín. No coloque la posición del eje del sillín por encima de la marca STOP del tubo. STOP 6.
- Página 13 7. Instale los pedales. Nota: El pedal izquierdo es de rosca invertida. Asegúrese de montar los pedales en el lado correcto de la bicicleta. La orientación se toma desde una posición de sentado en la bicicleta. El pedal izquierdo tiene una “L”...
- Página 14 8. Instale el portabotellas. Nota: Las piezas (*) están preinstaladas en el mástil de la consola y no se muestran en la ficha de piezas. 9. Conecte el adaptador de CA. 10. Inspección final Revise el equipo para asegurarse de que todos los tornillos están ajustados y que los componentes están correctamente montados.
-
Página 15: Nivelación De La Bicicleta
ANTES DE COMENZAR Nivelación de la bicicleta Los niveladores están situados a cada lado del estabilizador trasero. Gire el pomo para ajustar el pie del nivelador. Asegúrese de que la bicicleta está nivelada y estable antes de hacer ejercicio. Desplazamiento de la bicicleta Para mover la bicicleta vertical, incline con cuidado el manillar hacia usted mientras empuja la parte delantera de la bicicleta hacia abajo. -
Página 16: Características
CARACTERÍSTICAS Consola Conector de alimentación Manillar Portabotellas Sillín ajustable Entrada de MP3 Pomo de ajuste Puerto USB Pedales Sensores de ritmo cardíaco de contacto (CHR) Estabilizadores Altavoces Niveladores Ventilador Rueda de inercia completamente cubierta Bandeja multimedia Ruedas de transporte Cable multimedia ADVERTENCIA Utilice los valores calculados o medidos por el ordenador de la máquina solo como referencia. -
Página 17: Funciones De La Consola
Funciones de la consola La consola proporciona información importante sobre sus sesiones de ejercicios y le permite controlar los niveles de resistencia mientras hace ejercicio. La consola dispone de la pantalla Schwinn Dual Track con botones de control táctiles ™... - Página 18 Botones de selección rápida del nivel de resistencia: permiten alternar rápidamente los niveles de resistencia con el ajuste durante un ejercicio. Luces indicadoras de objetivos: cuando se revisa el resultado de una sesión de ejercicios, se activará la luz indicadora de objetivos. Pantalla Schwinn Dual Track ™ Datos de la pantalla superior Pantalla de programas Pantalla de usuario Pantalla de consecución de objetivos...
- Página 19 Pantalla de consecución de objetivos La pantalla de consecución de objetivos se activa cuando se alcanza un objetivo de ejercicios o se supera un hito en relación a ejercicios pasados. La pantalla de programas le felicitará e informará al usuario de su objetivo cumplido, junto con un 40% 70% sonido de felicitación.
- Página 20 Realizar el seguimiento de los resultados en www.schwinnconnect.com Saque partido al sitio web Schwinn Connect™ para ver su progreso a lo largo del tiempo y compartir sus datos con MyFitnessPal . Revise sus entrenamientos y resultados siempre que lo desee, sin necesidad de que esté en la máquina.
-
Página 21: Ritmo Cardíaco De Contacto (Chr)
Sensores de ritmo cardíaco por contacto Los sensores de ritmo cardíaco de contacto (CHR) sirven para enviar las señales de su ritmo cardíaco la consola. Los sensores de CHR son las partes de acero inoxidable de las barras de sujeción. Para utilizarlos, coloque las manos cómo- damente en torno a los sensores. - Página 22 El gráfico es una breve guía que muestra los ritmos cardíacos objetivo sugeridas en función de la edad. Como se seña- laba anteriormente, el ritmo objetivo óptimo puede ser superior o inferior. Consulte a su médico para conocer su zona de ritmo cardíaco particular.
-
Página 23: Operaciones
OPERACIONES Lo que se debe llevar Utilice zapatos deportivos con suela de goma. Cuando haga ejercicio, necesitará ropas adecuadas que le permitan moverse libremente. ¿Con qué frecuencia debe hacer ejercicio? Consulte con el médico antes de comenzar un programa de ejercicios. Interrumpa el ejercicio si siente dolor u opresión en el pecho, le falta la respiración o se marea. -
Página 24: Programa Quick Start (Inicio Rápido)
Tiempo: Pulse los botones Aumentar/Disminuir para ajustar el valor actualmente activo (parpadeante). Pulse los botones Izquierda/Derecha para cambiar el segmento que tiene el valor actualmente activo (hora/minuto/AM o PM). Pulse OK para confirmar. Unidades de medida: Pulse los botones de Aumentar/Disminuir para cambiar entre "MILES" (unidades imperiales) y "KM"... - Página 25 Editar el perfil de usuario Desde la pantalla del modo de encendido, pulse los botones Aumentar () o Disminuir () para seleccionar uno de los perfiles de usuario. 2. Pulse el botón OK para seleccionar el perfil de usuario. 3. La pantalla de la consola muestra EDIT (Editar) y el nombre del perfil de usuario actual. Pulse OK para iniciar la opción de editar el perfil de usuario.
-
Página 26: Programa De Perfil
Nota: Para salir de la opción de editar el perfil de usuario, pulse el botón PAUSE/END y la consola volverá a la pantalla del modo de encendido. 4. La pantalla de la consola muestra el aviso RESET (Restablecer) y el nombre del perfil de usuario actual. Pulse OK para iniciar la opción de restablecer el perfil de usuario. - Página 27 Pyramids Summit Pass CHALLENGES (DESAFÍOS) Uphill Finish (Meta ascendente) Uphill Finish Uphill Finish Cross-Training Cross-Training (Entrenamiento combinado) Cross-Training Interval Interval Stairs Interval Stairs Interval (Intervalo) Perfil de ejercicio y programa de objetivos La consola le permite seleccionar el programa de perfil y el tipo de objetivo para sus sesiones de ejercicio (distancia, tiempo o calorías) y establecer el valor de objetivo.
-
Página 28: Pausas O Paradas
Programas de entrenamiento del control del ritmo cardíaco (HRC) Los programas de control del ritmo cardíaco (HRC) le permiten establecer un objetivo de ritmo cardíaco para el ejercicio. El programa supervisa su ritmo cardíaco en latidos por minuto (BPM) con los sensores de ritmo cardíaco de contacto (CHR) de la máquina y ajusta el ejercicio para mantener el ritmo cardíaco en la zona seleccionada. -
Página 29: Estadísticas De Goal Track
RPM o HR, la consola pasará automática al modo de espera. Estadísticas de GOAL TRACK (y consecución de objetivos) Las estadísticas de cada sesión de ejercicios se graban en un perfil de usuario. La consola muestra las estadísticas de Schwinn Dual Track en la pantalla inferior en tres canales: ™... - Página 30 Peso insuficiente Por debajo de 18,5 Normal 18,5 – 24,9 Sobrepeso 25,0 – 29,9 Obesidad 30 y superior Nota: La calificación puede sobrestimar la grasa corporal en atletas y otras personas que tengan gran masa muscular. También se puede subestimar la grasa corporal en personas mayores y otras personas que hayan perdido masa muscular.
-
Página 31: Modo Configuración De Consola
MODO DE CONFIGURACIÓN DE LA CONSOLA El modo de configuración de la consola le permite introducir la fecha y la hora, establecer las unidades de medida en el sistema inglés o métrico, cambiar el tipo de máquina, controlar los ajustes del sonido (activarlo/desactivarlo) o consultar las estadísticas de mantenimiento (registro de errores y horas de funcionamiento, solo para uso del técnico de mantenimiento). -
Página 32: Mantenimiento
MANTENIMIENTO Lea todas las instrucciones de mantenimiento antes de comenzar cualquier trabajo de reparación. En algunos casos es necesaria la ayuda de otra persona para realizar las tareas requeridas. El equipo debe examinarse con regularidad en busca de daños y desgastes. El propietario es responsable de garantizar que se realiza un mantenimiento regular. - Página 33 Piezas de mantenimiento Consola Cables de ritmo cardíaco Rueda de inercia Mástil de la consola Sensores CHR Conjunto del freno Pedales Sillín Sensor RPM Bielas Eje del sillín Imán de sensor de velocidad Cubierta izquierda Pomo de ajuste Servomotor Entrada del alimentador Cubierta del eje del sillín Cinta de transmisión Cubierta derecha...
-
Página 34: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Condición/Problema Lo que hay que comprobar Solución No se ve la pantalla/ Compruebe la toma Asegúrese de que la unidad está enchufada a una toma de pantalla parcial/la unidad eléctrica (pared). pared en funcionamiento. no se enciende Compruebe la conexión en La conexión debe estar fija y no presentar daños. - Página 35 Condición/Problema Lo que hay que comprobar Solución Compruebe el sensor de El sensor de velocidad debe estar alineado con el imán y velocidad (requiere quitar la conectado al cable de datos. Vuelva a alinear el sensor si fuera cubierta). necesario. Reemplácelo si observa daños en el sensor o en el cable de conexión.
- Página 36 Condición/Problema Lo que hay que comprobar Solución Se escucha un clic al Compruebe la conexión Retire los pedales. Asegúrese de que no hay cuerpos extraños pedalear. del pedal con la biela. en las roscas y recoloque los pedales. Movimiento de la columna Compruebe el pasador de Asegúrese de que el pasador de ajuste esté...
- Página 38 Nautilus Bowflex Schwinn Universal ® ® ® ® 8012094.060116.A...
