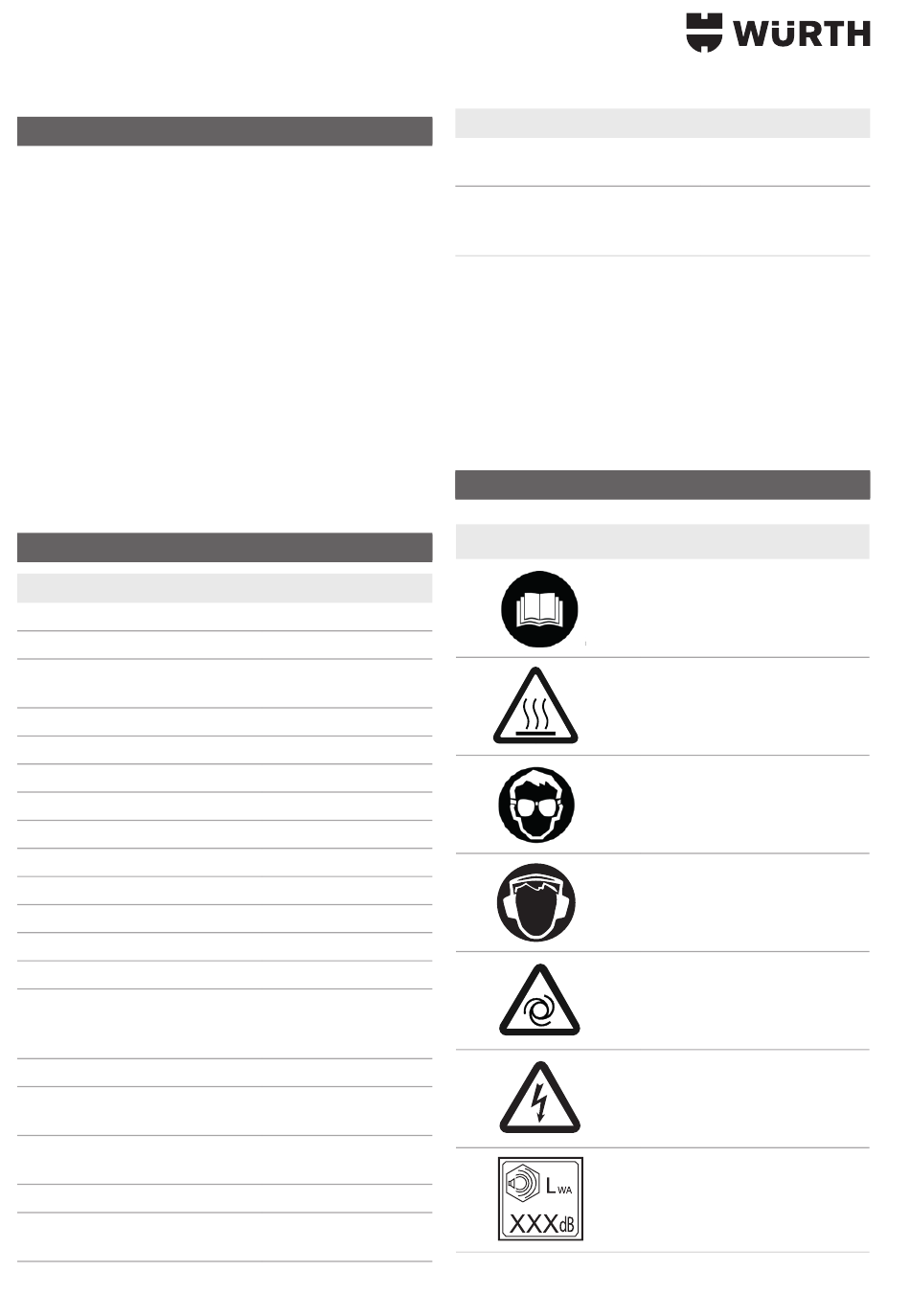

Teknik Veriler; Cihazdaki Semboller - Würth COMPACT 20 l OILFREE Traducción Del Manual De Instrucciones De Servicio Original

Cihaz Elemanları
Liste (şek. I)
1 Kompresör
2 Emniyet valfi
3 Kazan basınç manometresi
4 Basınçlı kap
5 Taşıma sapı
6 Basınç regülatörü
7 Sistem çantası bağlantı noktası
8 Kontrol basıncı manometresi
9 Basınçlı hava bağlantısı (hızlı bağlantı kaplini),
kontrollü basınçlı hava
10 Açma/Kapama şalteri
11 Hava filtresi/ Hava filtresi gövdesi
12 Kablo makarası
13 Kondansat tahliyesi
14 Vinç halkası
15 Motor koruma şalteri

Teknik Veriler

Ürün
Hava emiş kapasitesi [l/dk.]
Dolum kapasitesi [l/dk.]
Maks. % 80 basınç oranında
gerçek besleme miktarı [l/dk.]
Maks. basınç [bar]
Kazan kapasitesi [l]
Hava çıkışı sayısı
Silindir sayısı
Maks. devir sayısı [1/dk., rpm] 2850
Anma giriş gücü [kW]
Bağlantı gerilimi [V]
Anma akımı [A]
Min. sigorta [A]
Koruma türü
Uzatma kablolarının toplam
uzunlukları ve damar kesitleri
Boyutlar (G×U×Y) [mm]
maks. depo/çalışma sıcaklığı*
[°C]
min. depo/çalışma sıcaklığı**
[°C]
Ağırlık [kg]
Ses basınç seviyesi L
pA
Güvensizlik K [dB(A)]
pA
130
0701 224 0
280
150
140
10
20
2
1
1,7
230 (1~50 Hz)
6,5
T 10 A
IP 20
3 ×1,0 mm² (10 m)
3 ×1,5 mm² (25 m)
3 ×2,5 mm² (25 m)
580 × 600 × 500
+ 50
0
40
/ 82,5 / 1,0
Ürün
Ses gücü seviyesi L /
WA
Güvensizlik K [dB(A)]
WA
Garanti edilen ses gücü seviye-
si K 2000/14/EC'ye göre
WA(G)
[dB(A)]
* Kompresörün, yüksek sıcaklıklarda (≥ max. depo/
çalışma sıcaklığı) kullanılması, bileşenlerin (örn. çek
valfin içindeki conta) ömürlerinin belirgin oranda
kısalmasına neden olur. Depo / çalışma sıcaklığı
** Cihazın, minimum depo/çalışma sıcaklığının
altında çalıştırılması durumunda, basınçlı kabın
içinde bulunan kondansatın donma tehlikesi vardır.

Cihazdaki semboller

Simge
0701 224 0
95,8 / 1,0
97
Anlamı
Kullanım kılavuzunu okuyun.
Sıcak parçalara dokunulması
sonucunda yanma tehlikesi
mevcuttur.
Kulakları koruyucu donanım
kullanınız.
Kulakları koruyucu donanım
kullanınız.
Otomatik olarak çalışmaya
başlama tehlikesi mevcuttur
Tehlikeli elektrik akımı
mevcuttur.
Garanti edilen ses gücü
seviyesi.
