Elementen van het apparaat
Overzicht (afb. I)
1 Compressor
2 Veiligheidsventiel
3 Manometer keteldruk
4 Drukvat
5 Transportgreep
6 Drukregelaar
7 Bevestigingsplaats voor systeemkoffer
8 Manometer regeldruk
9 Persluchtaansluiting (snelkoppeling), geregelde
perslucht
10 Aan-/Uitschakelaar
11 Luchtfilter / luchtfilterhuis
12 Kabelopwikkeling
13 Condensaatafvoer
14 Kraanhaak
15 Motorbeveiligingsschakelaar
Technische gegevens
Art.
Aanzuigvermogen [l/min]
Vulvermogen [l/min]
Effectieve leveringsvolume bij
80 % max. druk [l/min]
Max. druk (bar]
Ketelgrootte [l]
Aantal luchtuitlaten
Aantal cilinders
Max. toerental [1/min, omw/min] 2850
Nominaal opgenomen vermogen
[kW]
Aansluitspanning [V]
Nominale stroom [A]
Min. afscherming [A]
Beschermingsgraad
Max. totale lengte en aderdoor-
snede door verlengkabels
Afmetingen (L×B×H) [mm]
max. opslag-/bedrijfstemperatuur*
[°C]
min. opslag-/
bedrijfstemperatuur** [°C]
Gewicht [kg]
Geluidsdrukniveau L
/
pA
onzekerheid K
[dB(A)]
pA
70
0701 224 0
280
150
140
10
20
2
1
1,7
230 (1~50 Hz)
6,5
T 10 A
IP 20
3 ×1,0 mm² (10 m)
3 ×1,5 mm² (25 m)
3 ×2,5 mm² (25 m)
580 × 600 × 500
+ 50
0
40
82,5 / 1,0
Art.
Geluidsvermogensniveau L
onzekerheid K
[dB(A)]
WA
Gegarandeerd geluidsver-
mogensniveau K
volgens
WA(G)
2000/14/EG [dB(A)]
* De levensduur van enige componenten (bijv. afdich-
ting in de terugslagklep) wordt beduidend vermin-
derd, wanneer de compressor bij hoge temperaturen
wordt gebruikt (≥ max. lager-/bedrijfstemperatuur).
** Bij temperaturen onder de min. lager-/bedrijfstem-
peratuur bestaat vorstgevaar voor het condensaat in
het drukvat.

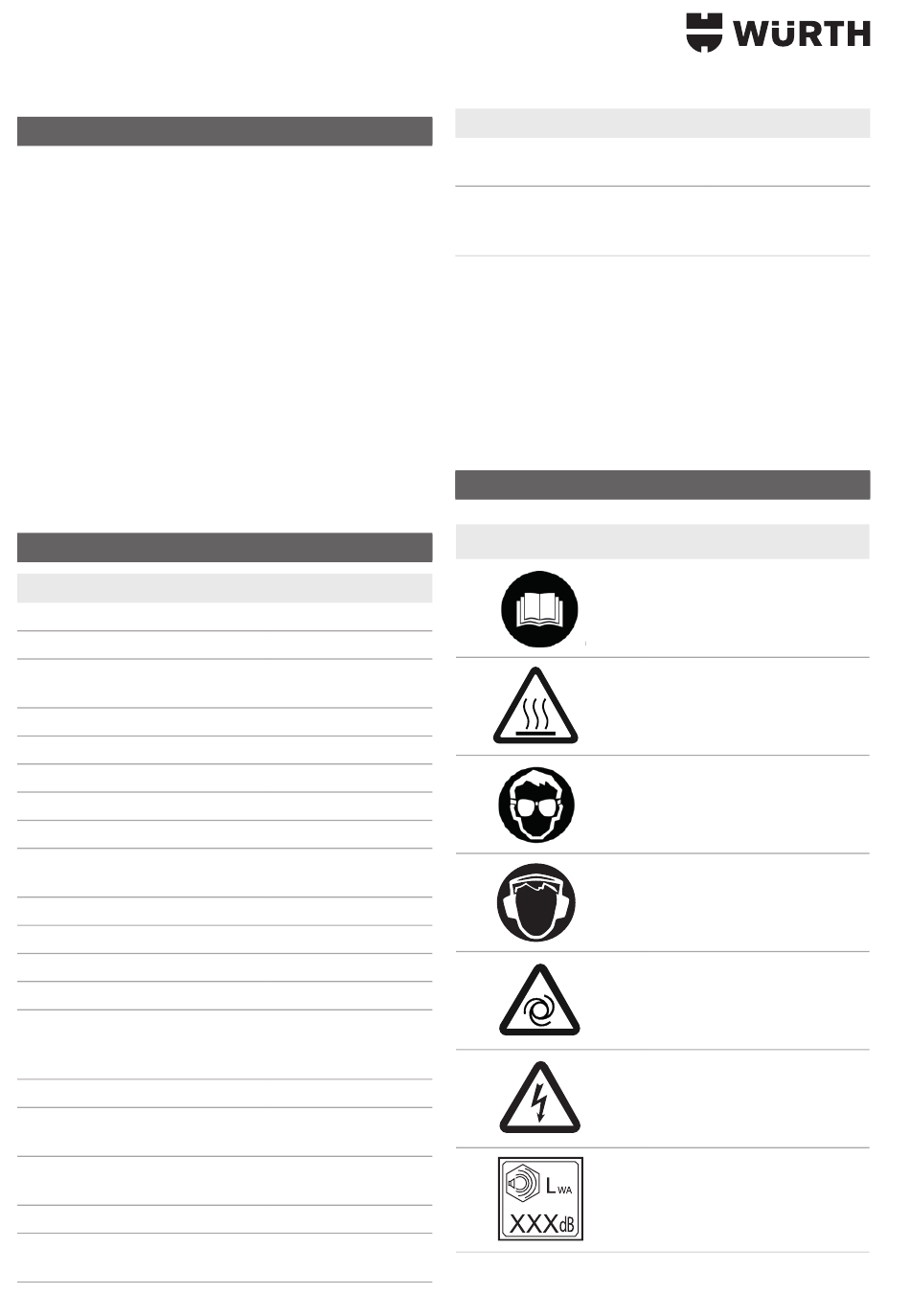

Symbolen op het apparaat
Symbool
0701 224 0
/
95,8 / 1,0
WA
97
Betekenis
Gebruiksaanwijzing lezen.
Waarschuwing voor
persoonlijk letsel door het
aanraken van hete delen.
Veiligheidsbril dragen.
Oorbeschermers dragen.
Waarschuwing voor automa-
tische opstart.
Waarschuwing voor gevaar-
lijke elektrische spanning.
Gegarandeerd
geluidvermogensniveau.
