Фирменная Табличка; Ввод В Эксплуатацию - Würth COMPACT 20 l OILFREE Traducción Del Manual De Instrucciones De Servicio Original

16
15
14
13
12
11
10
9
8
1 Производительность всасывания
2 Количество цилиндров
3 Размер воздушного резервуара
4 Число оборотов компрессора
5 Макс. число оборотов
6 Знак CE
7 Прочесть руководство по эксплуатации
8 Производитель
9 Серийный номер
10 Указание по утилизации
11 Макс. давление
12 Номинальный ток / степень защиты / вес
13 Номинальная потребляемая мощность
14 Подводимое напряжение / частота
15 Артикульный номер
16 Название устройства
17 Производительность заполнения
Предохранительные устройства
Предохранительный клапан
Подпружиненный предохранительный кла-
пан [2] срабатывает, если превышено допусти-
мое максимальное давление.

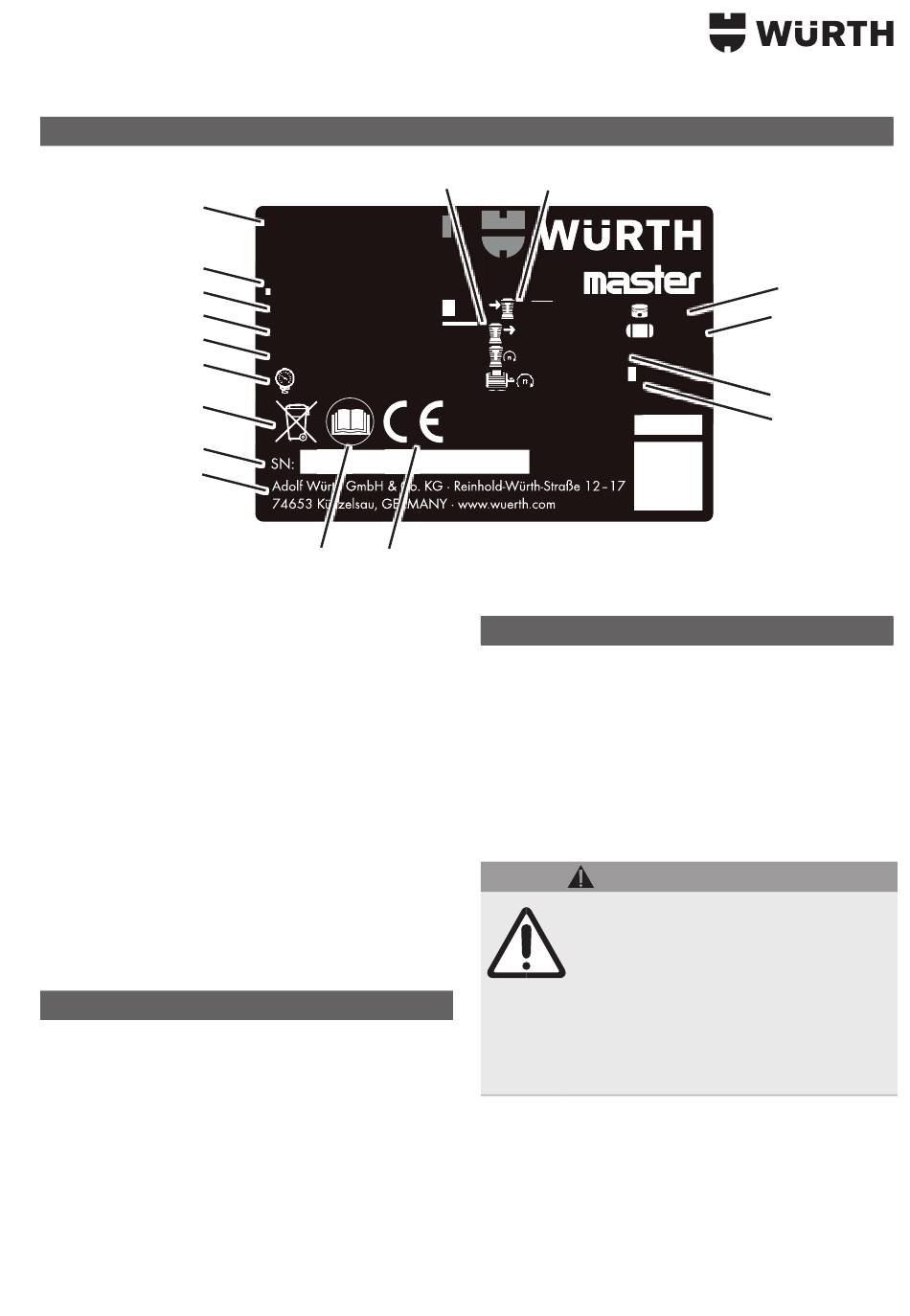

Фирменная табличка
17
COMPACT20L- ACT20L-
OILFREE
Art. 0701 224 X Art. 0701 224
1~ 230 V 1~ 230 V 50 Hz 50 Hz
P 1,7 kW S 3：30%
1
I = 6,5 A IP 20 Kg:40
10 bar/145 psi
7 6
1
280 l/min 280 l/min
30%
150 l/min
-1
2850 min
2850 min -1
Made in China
Ввод в эксплуатацию
Сборка
▸
Установите колеса, как показано (рис. II).
▸
При необходимости установите крюк для
крана [14], как показано (рис. III).
Проверка отвода конденсата (рис. I)
▸
Убедитесь, что отвод конденсата [13] закрыт.
Установка
ПРЕДУПРЕЖДЕНИЕ !
Неправильная установка может стать
причиной серьезных несчастных
случаев!
Предохраните устройство от
¾
откатывания, пере ворачивания и
смещения.
Предохранительные устройства и
¾
элементы управления должны быть
хорошо доступны в любое время.
Место установки устройства должно отвечать
следующим требованиям:
• сухое, защищенное от низких температур
место
• прочное, горизонтальное и ровное основа-
ние
2
3
1
20 l
-1
4
5
