- "Consultare sezione "Installazione kit/accessori".

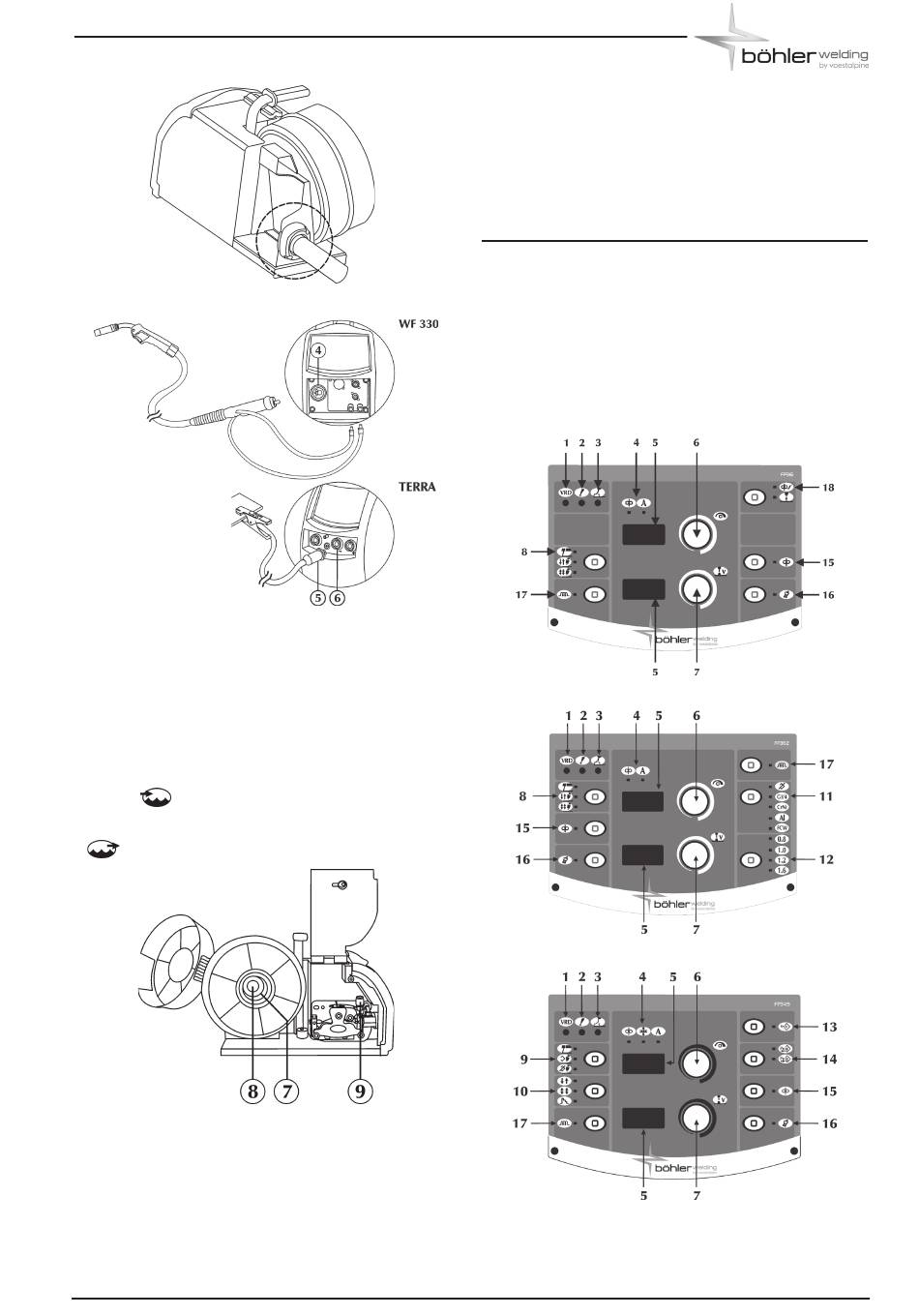

- Collegare la torcia MIG/MAG sull'attacco (4), prestando par-
ticolare attenzione nell'avvitare completamente la ghiera di
fissaggio.
- Collegare il connettore (5) del cavo della pinza di massa alla
presa negativa (-) (6) del generatore.
- Collegare il tubo di ritorno liquido refrigerante della torcia
(colore rosso) all'apposito raccordo/innesto (colore rosso -
simbolo ).
- Collegare il tubo di mandata liquido refrigerante della torcia
(colore blu) all'apposito raccordo/innesto (colore blu - simbolo
).
- Aprire il cofano laterale destro.
- Controllare che la gola del rullino coincida con il diametro del
filo che si desidera utilizzare.
- Svitare la ghiera (7) dall'aspo porta rocchetto e inserire il rocchetto.
Fare entrare in sede anche il perno dell'aspo, inserire la bobi-
na, rimettere la ghiera (7) in posizione e registrare la vite di
frizione (8).
- Sbloccare il supporto traino del motoriduttore (9) infilando il
capo del filo nella boccola guidafilo e, facendolo passare sul
rullino, nell'attacco torcia. Bloccare in posizione il supporto
traino controllando che il filo sia entrato nella gola dei rullini.
- Premere il pulsante di avanzamento filo per caricare il filo
nella torcia.
- Regolare il flusso gas da 5 a 20 I/min.

3 PRESENTAZIONE DELL'IMPIANTO

3.1 Generalità
L'unità di avanzamento filo WF 330 costituisce la parte mobile
di un impianto completo di saldatura MIG/MAG di cui i gene-
ratori sono i TERRA...
Esso va collegato al generatore con un fascio cavi di lunghezza
variabile. L'unità si presenta estremamente compatta con il vano
"bobina" completamente protetto da polveri, schegge ecc. e
isolato elettricamente.

3.2 Pannello comandi frontale

WF 330 ArcDrive Classic
WF 330 ArcDrive Smart
WF 330 RapiDeep Steel
