APPARECCHIATURA ELETTRONICA 596/615 BPR
1. AVVERTENZE
Prima di effettuare qualsiasi tipo di intervento sull'apparec-
chiatura elettronica (collegamenti, manutenzione) togliere
sempre l'alimentazione elettrica.
- Prevedere a monte dell'impianto un interruttore magnetotermico
differenziale con adeguata soglia di intervento.
- Separare sempre i cavi di alimentazione da quelli di comando
e di sicurezza (pulsante, ricevente, fotocellule, ecc.). Per evitare
qualsiasi disturbo elettrico utilizzare guaine separate o cavo
schermato (con schermo collegato a massa).
. CARATTERISTICHE TECNICHE
Tensione alimentazione
Potenza assorbita
Carico max Motore
Corrente max accessori
Temperatura ambiente
Fusibili di protezione
Logiche di funzionamento
Tempo di lavoro
(time-out)
Tempo di pausa
Ingressi in morsettiera
Uscite in morsettiera
Funzioni programmabili
Funzioni in apprendimento

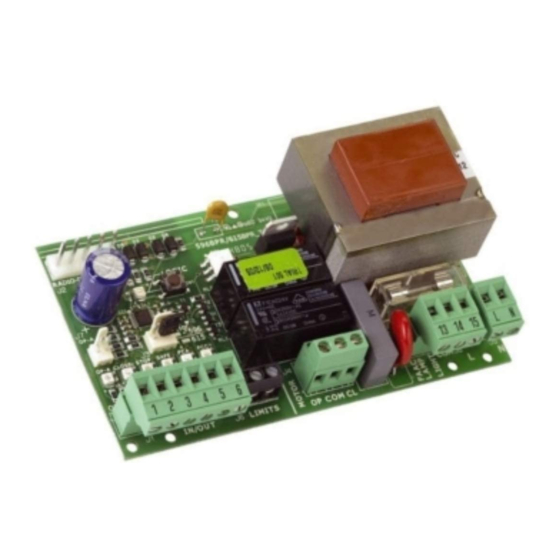

3. LAYOUT E COMPONENTI
J2
RADIO-DECODER
J2
Led
SW1
DL1
J3
OPTION
J7 OPEN
596
J7
615
OP-A
CLOSE
STOP
SAFE
FCA
FCC
Led
-
+
OPEN
CL
STOP
SAFE
J6
J9
J1
J9
J6
1
J1
IN/OUT
FCA
FCC
Descrizione componenti
J1
morsettiera ingressi e alimentazione accessori
J2
connettore per ricevente radio (vedi Nota)
J3
selezione funzionamento: 596
J4
morsettiera motore
J5
morsettiera alimentazione 230Vac
J6
connettore finecorsa di aperura (contatto N.C.)
J7
connettore comando OPEN (per basculante)
J8
morsettiera lampeggiatore e luce di cortesia
J9
connettore finecorsa di chiusura (contatto N.C.)
LED
leds di segnalazione
SW1
tasto programmazione
TF1
trasformatore
F1
6,3A - 250V (protezione motore)
F2
autoripristinante (protezione accessori)
Sul connettore ad innesto J2 è possibile collegare una
ricevente bicanale, tipo RP2 , in modo da comandare
direttamente l'OPEN e il CLOSE dell'automazione con un
radiocomando bicanale.
Nel caso si utilizzi una ricevente monocanale, tipo RP , sarà possibile
comandare solamente l'OPEN.
230V~ - 50Hz
4 W
800 VA
250 mA
-20°C ÷ +55°C
F1 = 6,3A-250V F2 = autoripristinante
B/C, B, C, EP , AP , P , A Default = EP
Autoapprendimento (0 - 10 min
a passi di 2,5 sec) Default = 10 min
Autoapprendimento (0 - 5 min
a passi di 1,5 sec) Default = 15 sec
Open, Close, Stop, Sicurezze in CH,
Finecorsa, Alimentazione
motore, lampeggiatore, lampada di
cortesia ed alimentazione accessor
Funzionamento
per barriera o basculante
Logica
Tempo di lavoro, Tempo di pausa
F2
F1
J4
7
J8
10
230 Vac
J8
COM
J4
OP
COM
CL
o 615
4. COLLEGAMENTI
1
J1
IN/OUT
Descrizione morsettiere
Morsetto
Descrizione
1
OPEN
2
CLOSE
i
3
STOP
4
- 24Vdc
5
+ 24Vdc
6
SAFE
TF1
7
8
COm
9
10
LAmP
13
11
COURT.
J5
J5
L
N
Fig. 1
12
COm
13-14
L - N
Sulle schede fornite come ricambio o con operatori in cui
i finecorsa sono opzionali, i contatti dei connettori J6 e J9
sono cortocircuitati. Nel caso si installino i sensori, occorre
eliminare i jumpers e collegare i finecorsa, direttamente o tramite
l'apposito adattatore, ai suddetti connettori. Il funzionamento,
all'impegno dei finecorsa, varia a seconda dell'impostazione del
funzionamento come 596 o 615 (J3).
In apertura: arresto immediato all'impegno del sensore.
In chiusura: all'impegno del sensore l'operatore lavora per 4 sec. in
rallentamento ed 1 sec. in velocità standard (colpo d'ariete).
In apertura ed in chiusura: all'impegno del sensore viene eseguito
un rallentamento di durata pari alla metà del tempo di lavoro in
velocità standard.
Se non sono installati i finecorsa, l'apparecchiatura esegue il solo
tempo di lavoro appreso (vedi par. 6.).

7
10
J6
J9
OP
COM
CL
FCA
FCC
230 Vac
max 40W
M
230 Vac
max 60W
C
Altro dispositivo
di sicurezza
RX CL1
TX CL1
1
2
1
3
2
4
5
Dispositivo collegato
Dispositivo con contatto N.A.
(cap. LOGICHE FUNzIONAmENTO)
Dispositivo con contatto N.A,
(cap. LOGICHE FUNzIONAmENTO)
Dispositivo con contatto N.C.
provoca il blocco dell'automazione
Alimentazione accessori
Dispositivo di sicurezza in chiusura con
contatto N.C.
(cap. LOGICHE FUNzIONAmENTO)
Fase Apertura motore
OP
Comune motore
Fase Chiusura motore
CL
Uscita lampeggiatore
230Vac max 60W
Uscita lampada di cortesia 230Vac
max 40W -
temporizzazione di 90 sec.
non modificabile
Comune lampada/lampeggiatore
Alimentazione apparecchiatura
(230Vac)
596
615
13
COM
L
N
230 Vac
+6% -10%
Fig. 2
