Página 1 I N S T R U C C I O N E S I N S T R U K C J A O B S Ł U G I N Á V O D O B S L U Z E Albatros...
Página 2 Instructions for specialist dealer All rights reserved, including translation. This instruction manual is part and parcel of the product and must accompany every product sold. Version: B, 2022-08 Tous droits réservés, y compris la traduction. Instructions pour les distributeurs Ce manuel d'instructions fait partie du produit et doit accompagner chaque produit vendu.
Página 3: Tabla De Contenido
Albatros 2022-07 Contents Contents Contents ........................1 Preface........................2 Your product ....................3 Before use ..................... 4 Intended use ....................4 General safety instructions ................4 Using the patient hoist ................. 5 Operating the lift .................... 5 Slings ......................7 Battery and charging ..................
Página 4: Preface
Vermeiren. Thank you for your trust in the products of Vermeiren. To support you on the use of this patient hoist and its operating options, this manual is offered. Please read it carefully; it will help you to get familiar with the operation, capabilities and limitations of your product.
Página 5: Your Product

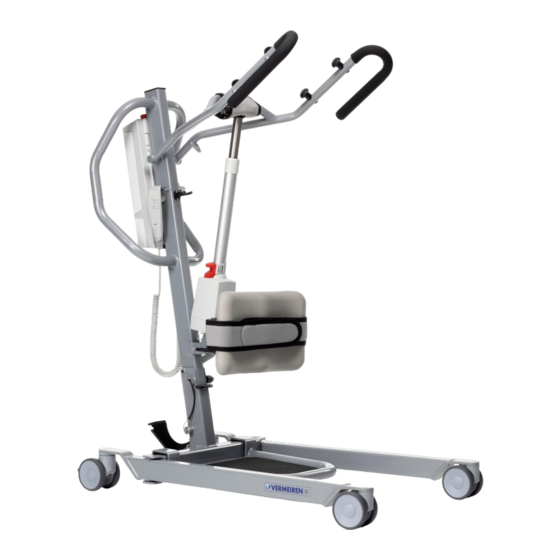

Albatros 2022-07 Your product Your product 1. Buttons for mounting straps 2. Cantilever arm 3. Transport holder for motor 4. Motor 5. Leg support 6. Chassis 7. Footplate 8. Caster 9. Transport holder for cantilever arm 10. Battery 11. Emergency stop 12.
Página 6: Before Use
 Be careful with sources of ignition such as lit cigarettes as they may set the sling alight. In case a serious incident has occurred involving your product, notify Vermeiren or your specialist dealer as well as the competent authority in your country.
Página 7: Using The Patient Hoist
Albatros 2022-07 Using the patient hoist Using the patient hoist Operating the lift CAUTION Risk of injuries and/or damage  When using the lift, make sure that there is sufficient room around and above it, as the adjustment movements could otherwise lead to damage or injury.
Página 8 Albatros 2022-07 Using the patient hoist 3.1.4 Leg support CAUTION Risk of injuries  Do not drop the leg support on the patient when adjusting. The leg support  can be mounted on the bar of the patient hoist  with the safety pin .
Página 9: Slings
 Do not use damaged slings.  Read the full slings manual first.  Only use compatible slings approved by Vermeiren. 3.2.1 Attaching to the buttons of the patient hoist The slings are attached by the mounting straps. These mounting straps shall be suspended on the buttons of the patient hoist.
Página 10: Battery And Charging
Using the patient hoist Mounting strap sling Buttons for mounting strap Buttons of the patient hoists "Albatros" With the 3 different loops it is possible to raise patients from different heights. Color Description Tall patients, the hands of the patient can come close to the grip arms of the patient hoist so the patient can help actively to stand up.
Página 11: Charging The Batteries
Albatros 2022-07 Using the patient hoist 3.3.2 Control box + included battery charger The control box is designed with a red emergency stop and an internal battery charger. Primary voltage 100 - 240 VAC / 50/60 Hz Secondary voltage (charging voltage) 24 VDC, max.
Página 12: Emergency
Albatros 2022-07 Using the patient hoist After the recharging process is completed, you should always remove the mains plug from the socket first and then remove the connector plug from the control box. Do not use the lift while it is being recharged! If the batteries are not used for a significant period, they discharge slowly by themselves (deep discharge).
Página 13: Installation And Adjustment
The patient hoist is delivered fully assembled by your specialist dealer. The instructions in this chapter are for the specialist dealer. To find a service facility or specialist dealer near you, contact the nearest Vermeiren facility. WARNING: Risk of unsafe limitations - Use only the limitations described in this manual.
Página 14 Albatros 2022-07 Installation and adjustment 4.2.2 Assembly WARNING: Risk of clamping - Take care that no body parts and wires get trapped, crushed or cut during assembly. 1. Remove the safety spindle (locking pin) from the bottom end of the pole by gently pressing the button at the head of the spindle.
Página 15 Albatros 2022-07 Installation and adjustment Remove the actuator gently by pulling out of the black clip (1). Attach actuator cantilever arm by the locking pin (2). Take care that the actuator is positioned very well between the cantilever arm. 7. Attach the footplate with the hooks to the chassis of the patient hoist.
Página 16 Albatros 2022-07 Installation and adjustment 3. Remove the footplate from the chassis of the patient hoist. Dismantle the actuator (motor) from the cantilever arm by removing the locking pin (1). Move the actuator to the bottom position and place the actuator in the black clip (2).
Página 17: Swapping The Battery
Albatros 2022-07 Installation and adjustment WARNING: Risk of injury - Make sure that the safety spindle is correctly inserted. Fix the pole in place by pushing the safety spindle at the end of the pole in with the pushbutton depressed until its other end clearly protrudes.
Página 18: Maintenance
Repairs and replacements may only be undertaken by trained persons and only genuine replacement parts of Vermeiren should be used (see the maintenance manual). The last page of this manual contains a registration form for the specialist dealer to record each service.
Página 19: Shipping And Storage
Albatros 2022-07 Maintenance Shipping and storage  Shipping and storage should happen according to the technical specifications in §7. Make sure that the patient hoist is stored dry.  Prevent cables from being crushed or bent with kinks.  Disconnect the patient hoist from the socket.
Página 20: Inspection
Albatros 2022-07 Maintenance Inspection In principle we recommend one inspection every year, and a minimum of one before usage is resumed. All of the following checks must be performed and documented by authorized persons:  Check the cabling (in particular for crushing, wear, cuts, visible parts of the insulation of...
Página 21: Troubleshooting
Albatros 2022-07 Troubleshooting Troubleshooting Table 1: Troubleshooting Problem Cause of problem Problem solving Noisy sound of the moving Lubrication is necessary. Lubricate the moving parts. parts (example: cantilever (Do not lubricate the actuator!) arm). Actuator makes an unusual The actuator is damaged.
Página 22: Technical Specifications
Albatros 2022-07 Technical specifications Technical specifications Forward direction...
Página 23 Albatros 2022-07 Technical specifications Table 2: Technical specifications Brand Vermeiren Type Patient hoist Model Albatros Measurement Dimensions Description in drawing Lowest CAP position* 1040 mm Highest CAP position* 1739 mm Lifting range (range of heights) 699 mm Leg length 965 mm...
Página 24 Albatros 2022-07 Technical specifications Brand Vermeiren Type Patient hoist Model Albatros Measurement Dimensions Description in drawing Relative humidity 20% to 90% at 30°C, non-condensing Noise level < 50 dB(A) Air pressure 700 to 1060 hPa Control box Linak CBJ2 Battery...
Página 25 Albatros 2022-08 Table des matières Table des matières Table des matières..................... 1 Avant-propos ......................2 Votre produit ....................3 Avant l'utilisation ..................4 Usage prévu ....................4 Instructions générales de sécurité..............4 Utilisation du lève-personne ................ 6 Utilisation du lève-personne ................6 Sangles ......................
Página 26: Avant-Propos
élevées appliquées par Vermeiren. Merci de la confiance que vous accordez aux produits de Vermeiren. Ce manuel est destiné à vous aider dans l’utilisation de ce lève-personne et de ses options de fonctionnement. Veuillez le lire attentivement.
Página 27: Votre Produit
Albatros 2022-08 Votre produit Votre produit 1. Boutons des attaches 2. Bras de levage 3. Transport du moteur 4. Moteur 5. Repose-jambes 6. Châssis 7. Plaque repose-pieds 8. Roulette 9. Transport du bras de levage 10. Batterie 11. Arrêt d'urgence 12.
Página 28: Avant L'uTilisation
150 kg. Il n'est pas destiné au transport de marchandises ou d'objets, ni à tout autre usage que celui décrit précédemment.  Utilisez uniquement des accessoires et des pièces de rechange approuvés par Vermeiren.  Consultez également les détails techniques et les limites de votre lève-personne au §7.
Página 29  Soyez prudent avec le feu, en particulier avec les cigarettes incandescentes ; en effet, les sangles risquent de s'enflammer. En cas d'incident grave impliquant votre produit, informez Vermeiren ou votre revendeur spécialisé ainsi que l'autorité compétente de votre pays.
Página 30: Utilisation Du Lève-Personne
Albatros 2022-08 Utilisation du lève-personne Utilisation du lève-personne Utilisation du lève-personne AVERTISSEMENT Risques de blessures ou de dommages  Veillez lors de l'utilisation du lève-personne à disposer d'un espace suffisant à côté et au- dessus du lève-personne pour éviter tout dommage ou blessure lors de l'utilisation des fonctions de réglage.
Página 31: Soulevement / Abaissement De La Potence
Albatros 2022-08 Utilisation du lève-personne 3.1.4 Repose-jambes AVERTISSEMENT Risques de blessures  Veillez à ne pas laisser retomber le repose-jambes sur le patient lors de son réglage. Le repose-jambes  peut être fixé à la barre du lève-personne  avec la broche de sécurité.
Página 32: Sangles
 N'utilisez pas de sangles endommagée.  Lisez d'abord le manuel complet des sangles.  Utilisez uniquement des sangles compatibles approuvés par Vermeiren. 3.2.1 Fixation aux boutons du lève-personnes Les système d'assise sont fixées à boutons par des sangles d'attaches. Ces sangle d'attaches sont suspendues aux boutons du lève-personnes.
Página 33: Batterie Et Charge
Albatros 2022-08 Utilisation du lève-personne Ces trois boucles différentes permettent de lever des patients de tailles différentes. Couleur Description Grands patients, les mains du patient peuvent être proches des bras de saisie Rouge du lève-personnes, de sorte que le patient puisse aider activement lorsqu'il faut le lever.
Página 34: Chargement Des Batteries
Humidité de l'air de stockage Max. 90% (sans condensation) 3.3.4 Chargement des batteries N'utilisez que le boîtier de commande Albatros à chargeur de batterie intégré ou le chargeur externe mural. Nous vous invitons à recharger régulièrement les batteries afin de maintenir le lève-personne en état de fonctionnement et de bénéficier de la durée de vie optimale des batteries.
Página 35: Urgence
Albatros 2022-08 Utilisation du lève-personne Urgence En cas d'urgence, utilisez le bouton d'urgence ainsi que la fonction d'abaissement d'urgence. 3.4.1 Arrêt d'urgence En cas d'urgence ainsi que lors du montage et du démontage, vous pouvez activer l'arrêt d'urgence en actionnant le bouton rouge du boîtier de commande.
Página 36: Montage Et Réglage
AVERTISSEMENT : Risque de limitations dangereuses - N'utiliser que les limitations décrites dans ce manual. Livraison Le lève-personne Albatros de Vermeiren est livré avec :  un châssis incluant 4 roulettes (dont 2 avec frein)  une tringle équipée de poignées de poussée ...
Página 37 Albatros 2022-08 Montage et réglage 4.2.2 Assemblage AVERTISSEMENT : Risque de pincement - Veillez à ne pas vous pincer ou couper, ni pincer, écraser ou couper des fils lors du montage. 1. Retirez l'axe de fixation (arbre de transmission) en bas du mât en appuyant légèrement sur le bouton sur la tête de...
Página 38 Albatros 2022-08 Montage et réglage Tirez délicatement l'actionneur afin de l'extraire du clip noir (1). Fixez l'actionneur sur le bras de levage au moyen de la broche de verrouillage (2). Veillez à l'actionneur soit parfaitement positionné au milieu du bras de levage.
Página 39 Albatros 2022-08 Montage et réglage 4. Détachez l'actionneur (moteur) du bras de levage en retirant la broche de verrouillage (1). 5. Placez l'actionneur position inférieure et mettez-le dans le clip noir (2). 6. Réglez le bras de levage en position inférieure...
Página 40: Remplacement De La Batterie
Albatros 2022-08 Montage et réglage Remplacement de la batterie  Nous déclinons toute responsabilité en cas de dommage résultant d'une mauvaise utilisation de la batterie.  N'utilisez pas la batterie à des températures inférieures à +5 °C ou supérieures à +50°C (la température idéale étant de +20°C).
Página 41: Maintenance
Risque de dommages corporels et matériels Les réparations et les remplacements ne peuvent être réalisés que par des personnes formées, et seules des pièces de remplacement d'origine de Vermeiren peuvent être utilisées. La dernière page de ce manuel contient un formulaire d’enregistrement pour permettre au revendeur spécialisé...
Página 42: Nettoyage
Albatros 2022-08 Maintenance  Vérifiez que les câblages ne soient pas écrasés ou pliés.  Débranchez le câble secteur du lève-personne de la prise courant.  Utilisez suffisamment de protections ou emballages pour mettre le fauteuil roulant à l'abri de la rouille et des corps étrangers (Par exemple eau salée, air salin, sable, poussière).
Página 43: Inspection
Albatros 2022-08 Maintenance Inspection En principe, nous recommandons une inspection chaque année, et au minimum une avant la remise en service. Cette inspection doit être réalisée seulement par des personnes autorisées. Tous les contrôles suivants doivent être réalisés et documentés par des personnes autorisées : ...
Página 44: Résolution Des Problèmes
Albatros 2022-08 Résolution des problèmes Résolution des problèmes Tableau 1 : Résolution des problèmes Problème Cause du problème Solution du problème Bruit au niveau de pièces Lubrification insuffisante. Lubrifiez les pièces mobiles mobiles (exemple : potence). (ne lubrifiez pas l'actionneur !) L'actionneur produit un son L'actionneur est endommagé.
Página 45: Spécifications Techniques
Albatros 2022-08 Spécifications techniques Spécifications techniques Avant direction...
Página 46 Albatros 2022-08 Spécifications techniques Tableau 2 : Spécifications techniques Marque Vermeiren Type Lève-personne Modèle Albatros Cote sur le Dimensions Description schéma Position la plus profonde du PAC* 1040 mm Hauteur maximale du PAC* 1739 mm Plage de levage (portée en hauteur) 699 mm Côté...
Página 47 Albatros 2022-08 Spécifications techniques Marque Vermeiren Type Lève-personne Modèle Albatros Cote sur le Dimensions Description schéma Température de fonctionnement +5 à +40°C Humidité de l'air 20% à 90% à 30°C, sans condensation Niveau acoustique < 50 dB(A) Pression atmosphérique 700 à 1060 hPa Boîtier de commande...
Página 49 Albatros 2022-08 Inhoudsopgave Inhoudsopgave Inhoudsopgave ......................1 Voorwoord ........................2 Uw product ....................3 Voor gebruik ....................4 Beoogd gebruik ..................... 4 Algemene veiligheidsmaatregelen ..............4 De patiëntenlift gebruiken ................5 Bediening van de lift ..................5 Tilbanden ...................... 7 Batterij en laden ....................
Página 50: Voorwoord
Dit product werd vervaardigd door gekwalificeerd en toegewijd personeel. Het werd ontworpen en geproduceerd volgens hoge kwaliteitsnormen, bewaakt door Vermeiren. Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze patiëntenlift en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan.
Página 51: Uw Product
Albatros 2022-08 Uw product Uw product knoppen voor bevestigingsriemen hefarm transporthouder voor motor motor beensteun chassis staanplaats zwenkwiel transporthouder voor kraagliggerarm 10. batterij 11. noodrem 12. besturingskast 13. mast 14. hendel voor duwen 15. handmatige bediening 16. opklapbare vergrendeling 17. veiligheidsklos 18.
Página 52: Voor Gebruik
 Let op met brandende voorwerpen, zoals sigaretten. De tilbanden kunnen vlam vatten. Indien zich een ernstig incident heeft voorgedaan met uw product, breng dan Vermeiren of uw gespecialiseerde dealer op de hoogte, evenals de bevoegde autoriteit in uw land.
Página 53: De Patiëntenlift Gebruiken
Albatros 2022-08 De patiëntenlift gebruiken De patiëntenlift gebruiken Bediening van de lift Gevaar voor letsel en/of beschadiging VOORZICHTIG  Let erop dat bij gebruik van de lift voldoende ruimte naast en boven de lift is, anders kan de beweging van de verstelfuncties schade of letsel veroorzaken.
Página 54 Albatros 2022-08 De patiëntenlift gebruiken 3.1.4 Beensteun Gevaar voor letsel en/of beschadiging VOORZICHTIG  Leg de beensteun niet op de patiënt tijdens het afstellen. De beensteun  kan op de stang van de patiënttakel  worden bevestigd met een veiligheidspen .
Página 55: De Patiëntenlift Rond Zijn As Draaien
 Gebruik geen beschadigde tilbanden.  Lees eerst de volledige handleiding van de tilbanden.  Gebruik enkel tilbanden die door Vermeiren zijn goedgekeurd. 3.2.1 Bevestiging aan de knoppen van de patiëntenlift De bevestiging van de tilband gebeurt via de bevestigingsriemen. Deze bevestigingsriemen worden aan de knoppen van de patiëntenlift opgehangen.
Página 56: Batterij En Laden
Albatros 2022-08 De patiëntenlift gebruiken Met de drie verschillende lussen is het mogelijk om patiënten met verschillende lengtes op te heffen. Kleur Omschrijving Grote patiënten, de handen van de patiënt kunnen gemakkelijk aan de Rood grijparmen van de patiëntenlift zodat de patiënt kan helpen om zelf aktief op te staan.
Página 57: De Batterijen Opladen
80% (niet condenseren) 3.3.4 De batterijen opladen Gebruik de controle box met de interne batterijlader op de Albatros of de externe oplader die aan de muur moet worden bevestigd. We raden u aan om de batterijen regelmatig opnieuw op te laden om ervoor te zorgen dat de lift bruikbaar blijft en om de levensduur van de batterijen te verlengen.
Página 58: Noodgeval
Albatros 2022-08 De patiëntenlift gebruiken Noodgeval In noodgevallen moeten de noodstopknop en de functie voor het omlaag brengen van de patiënt worden gebruikt. 3.4.1 Noodstopknop In noodgevallen, en tijdens montage en demontage, wordt de noodrem geactiveerd door op de rode knop op de controle box te drukken.
Página 59: Montage En Afstelling
WAARSCHUWING: Risico bij onveilige instellingen - Gebruik enkel de instellingen beschreven in deze handleiding. Levering De Vermeiren Albatros-patiëntenlift wordt geleverd met:  chassis inclusief 4 zwenkwielen (2 met remmen)  pool, inclusief hendels voor duwen  kraagliggerarm met verstelling voor draagband ...
Página 60 Albatros 2022-08 Montage en afstelling 4.2.2 Montage WAARSCHUWING: Risico op klemmen - Let erop dat er geen lichaamsdelen of bedrading vast komen te zitten, of worden platgedrukt tijdens de montage. 1. Verwijder de vergrendelas (steekas) aan het ondereinde van de mast door de drukknop op de kop van de as licht in te drukken.
Página 61 Albatros 2022-08 Montage en afstelling Verwijder voorzichtig de aandrijving door deze uit de zwarte klem (1) te trekken. Bevestig de aandrijving op de hefarm behulp vergrendelingspin (2). Zorg ervoor dat de aandrijving goed tussen de hefarm wordt geplaatst. 7. Bevestig de voetplaat met de haken op het chassis van de patiëntenlift.
Página 62 Albatros 2022-08 Montage en afstelling 3. Verwijder de voetplaat van het chassis van de patiëntenlift. Haal de aandrijving (motor) van de hefarm door de vergrendelingspin (1) te verwijderen. Verplaats de aandrijving naar de onderste positie en leg de aandrijving in de achterste klem (2).
Página 63: De Batterij Verwisselen
Albatros 2022-08 Montage en afstelling WAARSCHUWING: Kans op letsel – Let erop dat de vergrendelas op de juiste wijze is geplaatst. Vergrendel de mast door de vergrendelas aan het einde van de mast met ingedrukte drukknop zover door te schuiven totdat deze aan het andere einde weer zichtbaar is.
Página 64: Onderhoud
De onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Neem contact op met uw vakhandelaar om een tijdschema vast te leggen voor nazicht/onderhoud/reparatie. Voor de onderhoudshandleiding kan u onze website raadplegen: www.vermeiren.com. Voor ieder gebruik Kijk de volgende punten na: ...
Página 65: Kunststof Onderdelen
Albatros 2022-08 Onderhoud  Beschermen door voldoende afdekking of verpakking tegen roest en binnendringen van vreemde voorwerpen (bijv. zout water, zeelucht, zand, stof).  Alle gedemonteerde onderdelen duidelijk opslaan (eventueel labelen), opdat bij het monteren achteraf geen verwarring met andere producten mogelijk is (bv. de lader).
Página 66: Schoonmaak
Albatros 2022-08 Onderhoud Inspectie In principe adviseren wij een jaarlijkse inspectie en in ieder geval voor ieder nieuw gebruik. Deze inspectie mag uitsluitend door bevoegde personen worden uitgevoerd. De volgende controles dienen minstens te worden uitgevoerd en gedocumenteerd door geautoriseerde personen: ...
Página 67: Probleemoplossing
Albatros 2022-08 Probleemoplossing Probleemoplossing Tabel 1: Technische specificaties Probleem Oorzaak van probleem Probleem oplossen Ongebruikelijk geluid van de Smering is vereist. Smeer de bewegende onderdelen. bewegende onderdelen (Smeer de aandrijving niet!) (bijvoorbeeld: hefarm) Aandrijving maakt De aandrijving is beschadigd. Vervang de aandrijving of neem ongebruikelijk geluid.
Página 68: Technische Specificaties
Albatros 2022-08 Technische specificaties Technische specificaties Voorwaartse richting...
Página 69 Albatros 2022-08 Technische specificaties Tabel 2: Technische specificaties Merk Vermeiren Type Patiëntenlift Model Albatros Afmetingen in Afmetingen Omschrijving tekening Laagste positie COP* 1040 mm Maximale hoogte COP* 1739 mm Tilbereik (hoogtebereik) 699 mm Pootlengte 965 mm Totale lengte 1046 mm...
Página 70 Albatros 2022-08 Technische specificaties Merk Vermeiren Type Patiëntenlift Model Albatros Afmetingen in Afmetingen Omschrijving tekening Relatieve luchtvochtigheid 20% tot 90% bij 30°C, niet condenserend Geluidsdruk < 50 dB(A) Luchtdruk 700 tot 1060 hPa Controlbox Linak CBJ2 Batterij Linak BAJ1 Handbediening Linak HB5X (<...
Página 71 Albatros 2022-08 Inhalt Inhalt Inhalt ........................1 Vorwort ........................2 Ihr Produkt ..................... 3 Vor der Benutzung ..................4 Bestimmungsgemäße Verwendung .............. 4 Allgemeine Sicherheitshinweise ..............4 Benutzung des Patientenlifters ..............6 Bedienung des lifters ..................6 Sitzsystem ..................... 8 Batterie und Aufladen ..................
Página 72: Vorwort
Dieses Produkt wurde von versierten und engagierten Mitarbeitern gefertigt. Dieses Produkt entspricht hinsichtlich Konstruktion und Fertigung den hohen Qualitätsstandards von Vermeiren. Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Patientenlifters und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres...
Página 73: Ihr Produkt
Albatros 2022-08 Ihr Produkt Ihr Produkt 1. Knöpfe für Gurtbänder 2. Ausleger 3. Transporthalter für Motor 4. Motor 5. Beinstütze 6. Fahrgestell 7. Fußplatte 8. Laufrolle 9. Transporthalter für Ausleger 10. Batterie 11. Notstopp 12. Kontrollbox 13. Mast 14. Schiebegriff 15.
Página 74: Vor Der Benutzung
Maximalgewicht von 150 kg. Er ist nicht dafür vorgesehen, Sachen oder Objekte zu transportieren oder zu anderen Zwecken als zuvor beschrieben benutzt zu werden.  Verwenden Sie ausschließlich von Vermeiren genehmigte Zubehör- oder Ersatzteile.  Sehen Sie sich auch die technischen Daten und die Einschränkungen Ihres Patientenlifters in Abschnitt 7 an.
Página 75 Schmuck nicht von den Rädern oder anderen beweglichen Teilen erfasst werden.  Vorsicht beim Umgang mit Feuer, insbesondere brennenden Zigaretten; die Sitzsysteme könnten sich entzünden. Sollte sich ein schwerwiegender Zwischenfall mit Ihrem Produkt ereignet haben, benachrichtigen Sie Vermeiren oder Ihren Fachhändler sowie die zuständige Behörde in Ihrem Land.
Página 76: Benutzung Des Patientenlifters
Albatros 2022-08 Benutzung des Patientenlifters Benutzung des Patientenlifters Bedienung des lifters WARNUNG Gefahr von Personen- und/oder Sachschäden  Achten Sie darauf, dass bei Nutzung des Lifters ausreichend Platz seitlich und oberhalb des Lifters vorhanden ist, da sonst bei Bewegen der Verstellfunktionen Schäden oder Verletzungen auftreten können.
Página 77 Albatros 2022-08 Benutzung des Patientenlifters 3.1.4 Beinstütze WARNUNG Verletzungsgefahr  Lassen Sie die Beinstütze nicht auf den Patienten fallen, wenn Sie sie verstellen. Die Beinstütze  kann an der Stange des Patientenlifters mit einer Sicherungsachse  befestigt werden. Die Beinstütze soll die Beine der Patienten in der korrekten Position halten und die Beine des Patienten beim Aufstehen abstützen.
Página 78: Sitzsystem
 Verwenden Sie keine beschädigten Sitzsystem.  Lesen Sie zuerst das vollständige Handbuch für Hebegurte.  Verwenden Sie nur kompatible, von Vermeiren zugelassene Hebegurte. 3.2.1 Anbringen an den Knöpfen am Patientenlift Die Patientensitzsysteme werden mithilfe der montageband befestigt. Die Montageband werden in den Knöpfe am Patientenlift eingehängt.
Página 79: Batterie Und Aufladen
Albatros 2022-08 Benutzung des Patientenlifters Mit den drei unterschiedlichen Schlaufen kann der Patient in verschiedene Positionen gehoben werden. Farbe Beschreibung Große Patienten, die Hände des Patienten erreichen die Griffarme des Patientenlifts, so dass der Patient aktiv beim Aufstehen helfen kann.
Página 80: Laden Der Batterien
Benutzung des Patientenlifters 3.3.4 Laden der Batterien Verwenden Sie für den Albatros nur die Kontrollbox mit integriertem Batterieladegerät oder das an der Wand zu befestigende externen Ladegerät. Wir empfehlen Ihnen, die eingebauten Batterien der Kontrollbox regelmäßig zu beladen, um die Einsatzfähigkeit des Lifters zu gewährleisten und die Lebensdauer der Batterien lange aufrecht...
Página 81 Albatros 2022-08 Benutzung des Patientenlifters 3.4.2 Manuelle Notabsenkung WARNUNG: Verletzungsgefahr - Passen Sie die manuelle Notabsenkung an das Körpergewicht des Patienten an. Die Notabsenkung kann bei Stromausfall oder entleerter Batterie über den roten Drucktaster  am unteren Ende des Motors betätigt werden.
Página 82: Zusammenbau Und Einstellung
Der Patientenlifter wird komplett montiert von Ihrem Fachhändler geliefert. Die Anweisungen in diesem Kapitel richten sich an den Fachhändler. Wenden Sie sich an die nächste Vermeiren-Vertretung, um eine Serviceeinrichtung oder einen Fachhändler in Ihrer Nähe zu finden. WARNUNG: Gefahr nicht sicherer Einstellungen – Verwenden Sie nur die in dieser Anleitung beschriebenen Einstellungen.
Página 83 Albatros 2022-08 Zusammenbau und Einstellung 4.2.2 Montage WARNUNG: Klemmgefahr - Achten Sie bei der Montage darauf, dass Sie sich nicht verletzen und keine Drähte eingeklemmt, gequetscht oder durchtrennt werden. 1. Entfernen Sie die Sicherungsachse (Steckachse) am unteren Ende des Mastes, indem Sie leicht den Druckknopf am Kopf der Achse eindrücken.
Página 84 Albatros 2022-08 Zusammenbau und Einstellung Entfernen Sie den Verstellmotor, indem Sie ihn vorsichtig aus dem schwarzen Clip (1) herausziehen. Befestigen Sie den Verstellmotor am Ausleger mit der Steckachse. Achten Sie darauf, dass der Verstellmotor optimal zwischen dem Ausleger positioniert ist.
Página 85 Albatros 2022-08 Zusammenbau und Einstellung Bauen Sie den Verstellmotor aus dem Ausleger aus, indem Sie die Steckachse (1) entfernen. Bewegen Sie den Verstellmotor in die untere Position, und platzieren Sie den Verstellmotor im schwarzen Clip (2). Bewegen Sie den Ausleger in die untere Position (1).
Página 86: Austauschen Der Batterie
Albatros 2022-08 Zusammenbau und Einstellung Austauschen der Batterie  Für Schäden durch Verwendung von Fremdbatterien übernehmen wir keine Haftung.  Verwenden Sie die Batterie nicht bei Temperaturen unter +5 °C oder über +50 °C (ideal: +20 °C).  Wird die Batterie geöffnet, entfallen jegliche Haftung des Herstellers und der Gewährleistungsanspruch.
Página 87: Wartung
Die Wartungshäufigkeit hängt von der Häufigkeit und Intensität der Nutzung ab. Wenden Sie sich an Ihren Händler, um einen allgemeinen Zeitplan für Inspektion/Wartung/Reparatur zu vereinbaren. Bezüglich des Wartungshandbuchs besuchen Sie die Vermeiren-Website: www.vermeiren.com. Vor jeder Benutzung Kontrollieren Sie folgende Punkte: ...
Página 88: Reinigung
Albatros 2022-08 Wartung  Trennen Sie den Patientenlifter von der Steckdose.  Achten Sie darauf, den Patientenlifter ausreichend abzudecken oder zu verpacken, um ihn vor Rost und Fremdkörpern zu schützen (z. B. Salzwasser, Seeluft, Sand, Staub).  Alle abgebauten Teile zusammen an einem Ort lagern (ggf. kennzeichnen), damit bei Wiederaufbau keine Verwechslung mit anderen Produkten auftreten kann (z.
Página 89: Inspektion
Albatros 2022-08 Wartung Inspektion Grundsätzlich empfehlen wir jährliche Inspektionen, mindestens jedoch vor jedem Wiedereinsatz. Die folgenden Prüfungen müssen von autorisierten Personen durchgeführt und dokumentiert werden:  Überprüfen Sie die Verkabelung (besonders zu achten ist auf Quetschungen, Abrieb, Schnitte, sichtbare Teile der Isolierung der inneren Drähte, sichtbare Metalldrahtkerne, Knicke, Ausbeulungen, Farbveränderungen der äußeren Hülle, spröde Stellen und auf die sichere...
Página 90: Störungsbeseitigung
Albatros 2022-08 Störungsbeseitigung Störungsbeseitigung Tabelle 1: Störungsbeseitigung Störung Ursache der Störung Beseitigung der Störung Lautes Geräusch von den Eine Fettung ist erforderlich. Fetten Sie die beweglichen Teile. beweglichen Teilen (Fetten Sie nicht den (Beispiel: Ausleger) Verstellmotor!) Verstellmotor erzeugt ein Der Verstellmotor ist Tauschen Sie den Verstellmotor aus ungewöhnliches Geräusch.
Página 91: Technische Daten
Albatros 2022-08 Technische Daten Technische Daten Vorwärtsrichtung...
Página 92 Albatros 2022-08 Technische Daten Tabelle 1: Technische Daten Produktname Vermeiren Patientenlifter Modell Albatros Maße in Abmessungen Beschreibung Zeichnung Tiefste Position ZAP* 1040 mm Maximale Höhe ZAP* 1739 mm Hebebereich (Höhenreichweite) 699 mm Schenkellänge 965 mm Gesamtlänge 1046 mm Mindestabstand Schenkel...
Página 93 Albatros 2022-08 Technische Daten Produktname Vermeiren Patientenlifter Modell Albatros Maße in Abmessungen Beschreibung Zeichnung Schalldruck < 50 dB(A) Luftdruck 700 bis 1060 hPa Kontrollbox Linak CBJ2 Batterie Linak BAJ1 Handsteuerung Linak HB5X (< 5N Betätigungskraft) Motor Linak LA34 (7500N) Schutzklasse Kontrollbox...
Página 95 Albatros 2022-08 Indice Indice Indice ........................1 Premessa........................2 Il prodotto ...................... 3 Prima dell’uso ....................4 Uso previsto ....................4 Istruzioni generali di sicurezza ..............4 Utilizzo del sollevatore ................. 6 Uso del sollevatore..................6 Sistema di seduta..................8 Batteria e ricarica ..................
Página 96: Premessa
Per garantire la propria sicurezza e prolungare la durata del prodotto, trattarlo con cura e farlo controllare e/o sottoporlo a manutenzione con regolarità. Questo manuale rispecchia gli sviluppi più recenti del prodotto. Vermeiren si riserva il diritto di introdurre modifiche di questo tipo di prodotto senza alcun obbligo di adattare o sostituire i prodotti analoghi consegnati in precedenza.
Página 97: Il Prodotto
Albatros 2022-08 Il prodotto Il prodotto 1. Pulsanti per le cinghie di fissaggio 2. Traversa 3. Staffa di trasporto per il motore 4. Motore 5. Poggiagambe 6. Telaio 7. Pedana 8. Ruota 9. Staffa di trasporto per la traversa 10. Batteria 11.
Página 98: Prima Dell'uSo
Prima dell’uso Uso previsto Questo paragrafo fornisce una breve descrizione dell’uso previsto del sollevatore. Gli altri paragrafi aggiungono inoltre alle istruzioni ulteriori avvertenze di rilievo. Vermeiren desidera in tal modo portare all’attenzione dell’utente gli eventuali usi errati che possono presentarsi. ...
Página 99  Prestare attenzione al fuoco, soprattutto alle sigarette accese, perché i sistemi di seduta sono infiammabili. Nel caso in cui si sia verificato un grave incidente con il vostro prodotto, informate Vermeiren o il vostro rivenditore specializzato e l'autorità competente del vostro paese.
Página 100: Utilizzo Del Sollevatore
Albatros 2022-08 Utilizzo del sollevatore Utilizzo del sollevatore Uso del sollevatore Rischio di lesioni e/o danni AVVERTENZA  Verificare che durante l'uso del sollevatore ci sia sufficiente spazio ai lati e al di sopra dello stesso, poiché in caso contrario si potrebbero verificare danni o lesioni delle funzioni d'impostazione durante il movimento.
Página 101 Albatros 2022-08 Utilizzo del sollevatore 3.1.4 Poggiagambe Rischio di lesioni AVVERTENZA  Non lasciar cadere il poggiagambe sul paziente durante la regolazione. Il poggiagambe  può essere montato sulla barra dell'argano paziente  con il perno di sicurezza . Lo scopo del poggiagambe è quello di mantenere le gambe del paziente nella posizione corretta e di supportare le gambe quando il paziente quando si solleva in piedi.
Página 102: Sistema Di Seduta
 Non utilizzare imbracature danneggiate.  Leggere prima il manuale completo delle imbragature.  Utilizzare solo imbragature compatibili approvate da Vermeiren 3.2.1 Collegamento ai pulsanti degli argani paziente Le sistema di seduta vengono collegate attraverso le cinghie di fissaggio. Queste cinghie di fissaggio verranno sospese sui pulsanti di sollevamento dell'argano paziente.
Página 103: Batteria E Ricarica
Albatros 2022-08 Utilizzo del sollevatore Con i 3 lacci diversi è possibile sollevare i pazienti da lunghezze diverse. Colore Descrizione Pazienti alti, le mani del paziente possono avvicinarsi all'argano paziente in Rosso modo che il paziente possa contribuire attivamente al suo sollevamento.
Página 104: Caricabatterie Esterno (Facoltativo)
80% (senza condensazione) 3.3.4 Carica della batteria Utilizzare solo la centralina del dispositivo Albatros con il caricabatterie incluso oppure il caricabatterie esterno da installare sulla parete. È consigliabile ricaricare regolarmente le batterie, per garantire la continuità di utilizzo del sollevatore ed estendere la vita utile delle batterie.
Página 105: Emergenza
Albatros 2022-08 Utilizzo del sollevatore Emergenza In casi di emergenza, è necessario utilizzare l'arresto di emergenza e la funzionalità di abbassamento di emergenza. 3.4.1 Arresto di emergenza In caso di emergenza e durante il montaggio e lo smontaggio, è possibile attivare l'arresto di emergenza premendo il pulsante rosso a destra presente sulla centralina.
Página 106: Installazione E Regolazione
AVVERTENZA: Pericolo di limiti non sicuri – Utilizzare solo i limiti descritti nel presente manuale. Consegna L'argano paziente Albatros Vermeiren può essere consegnato con:  telaio comprensivo di 4 ruote (di cui due con freni)  asta con impugnatura per la spinta ...
Página 107 Albatros 2022-08 Installazione e regolazione 4.2.2 Montaggio AVVERTENZA: rischio di intrappolamento. Verificare che durante il montaggio nessuna parte del corpo o nessun cavo venga incastrato o schiacciato. 1. Rimuovere il perno di sicurezza (perno di bloccaggio) sull'estremità inferiore dell'asta, premendo leggermente il pulsante sulla testa del perno.
Página 108 Albatros 2022-08 Installazione e regolazione Rimuovere delicatamente il motore di azionamento tirando verso l'esterno il morsetto nero (1). Fissare il motore di azionamento alla traversa tramite il perno di bloccaggio (2). Verificare motore azionamento accuratamente posizionato accanto alla traversa. 7. Fissare la pedana al telaio dell'argano paziente tramite i ganci.
Página 109 Albatros 2022-08 Installazione e regolazione Smontare il motore di azionamento dalla traversa rimuovendo il perno di bloccaggio (1). Spostare il motore di azionamento nella posizione più bassa e collocarlo nel morsetto posteriore (2). Spostare traversa nella posizione più bassa (1). Assicurare la punta all'estremità...
Página 110: Sostituzione Della Batteria
Albatros 2022-08 Installazione e regolazione Sostituzione della batteria  La casa produttrice declina qualsiasi responsabilità per danni derivanti dall’uso di batterie non appropriate.  Non utilizzare la batteria a temperature inferiori a +5° C o superiori a +50° C, la temperatura ottimale è...
Página 111: Manutenzione
La frequenza dell'assistenza dipende dalla frequenza e dall’intensità dell’uso. Concordare con il proprio rivenditore un calendario comune per le attività di ispezione / manutenzione / riparazione. Per il manuale di manutenzione, fare riferimento al sito Web di Vermeiren all’indirizzo www.vermeiren.com.
Página 112: Spedizione E Magazzinaggio
Albatros 2022-08 Manutenzione Spedizione e magazzinaggio  La spedizione e il magazzinaggio del sollevatore devono avvenire come indicato nelle specifiche tecniche riportate nel §7. Avere cura di immagazzinare il sollevatore in un luogo asciutto.  Evitare che i cavi siano schiacciati o piegati.
Página 113: Disinfezione
Albatros 2022-08 Manutenzione Disinfezione Tutte le parti del sollevatore possono essere trattate con un disinfettante commerciale. Seguire le istruzioni del disinfettante. Le istruzioni per il lavaggio delle imbragature sono riportate nel manuale delle imbragature e sull'etichetta di ogni imbragatura. Controllo Inizialmente è...
Página 114: Utilizzi Successivi
Albatros 2022-08 Manutenzione Utilizzi successivi Prima di ogni utilizzo successivo, fare disinfettare, ispezionare e sottoporre a manutenzione il sollevatore secondo le istruzioni di questo capitolo. Fine vita A fine vita, occorre smaltire il sollevatore conformemente alla legislazione ambientale locale. Il modo migliore per farlo consiste nello smontare il sollevatore per agevolare il trasporto dei componenti riciclabili.
Página 115: Soluzione Dei Problemi Di Funzionamento
Albatros 2022-08 Soluzione dei problemi di funzionamento Soluzione dei problemi di funzionamento Tabella 1: Soluzione dei problemi di funzionamento Problema Causa del problema Risoluzione del problema Rumore provocato dalle parti Necessaria la lubrificazione. Lubrificare le parti mobili. mobili esempio (Non lubrificare il motore di traversa).
Página 116: Specifiche Tecniche
Albatros 2022-08 Specifiche tecniche Specifiche tecniche direzione avanti...
Página 117 Albatros 2022-08 Specifiche tecniche Tabella 2: Specifiche tecniche Marchio Vermeiren Tipo Sollevatore di pazienti Modello Albatros Misurazione Dimensioni Descrizione nel disegno Posizione più bassa ZAP* 1040 mm Altezza massima ZAP* 1739 mm Area di sollevamento (portata in altezza) 699 mm...
Página 118 Albatros 2022-08 Specifiche tecniche Marchio Vermeiren Tipo Sollevatore di pazienti Modello Albatros Misurazione Dimensioni Descrizione nel disegno da 20% a 90% a 30°C, senza produzione di Umidità relativa condensa Pressione acustica < 50 dB(A) Pressione dell'aria da 700 a 1060 hPa...
Página 119 Albatros 2022-08 Índice Índice Índice ........................1 Introducción ....................... 2 Su producto ....................3 Antes de su uso .................... 4 Uso previsto ....................4 Instrucciones generales de seguridad ............4 Utilizar el elevador ..................6 Manejo del elevador ..................6 Sistema de asiento..................
Página 120: Introducción
Para garantizar su seguridad y prolongar la vida útil de su producto, cuídelo bien y asegúrese de realizar revisiones y mantenimientos de manera regular. Este manual refleja los desarrollos más recientes del producto. Vermeiren se reserva el derecho a implementar cambios en este tipo de producto sin que ello suponga obligación alguna de adaptar o cambiar productos similares previamente entregados.
Página 121: Su Producto
Albatros 2022-08 Su producto Su producto 1. Botones para correas de montaje 2. Brazo basculante 3. Soporte de transporte para motor 4. Motor 5. Apoyo para piernas 6. Chasis 7. Estribos 8. Rueda 9. Soporte de transporte para brazo basculante 10.
Página 122: Antes De Su Uso
150 kg. No está diseñada para transportar mercancías u objetos, o para otros usos que no sean los descritos anteriormente.  Utilizar sólo accesorios y piezas de repuesto aprobadas por Vermeiren.  Consulte todos los datos técnicos y las limitaciones del elevador en el capítulo 7.
Página 123  Tenga cuidado con las fuentes de ignición, como los cigarrillos encendidos, ya que pueden incendiar el sistema de asiento. En caso de que se produzca un incidente grave con su producto, notifique a Vermeiren o a su distribuidor especializado, así como a la autoridad competente de su país.
Página 124: Utilizar El Elevador
Albatros 2022-08 Utilizar el elevador Utilizar el elevador Manejo del elevador Riesgo de lesiones y daños PRECAUCIÓN  Tenga en cuenta que, para usar el elevador, debe tener suficiente espacio a los lados del elevador y sobre éste, ya que de lo contrario, al moverse las funciones de ajuste pueden causar daños o lesiones.
Página 125: Apoyo Para Piernas
Albatros 2022-08 Utilizar el elevador 3.1.4 Apoyo para piernas Riesgo de lesiones PRECAUCIÓN  No deje caer los estribos sobre el paciente al ajustarlos. El apoyo para piernas  se puede montar en la barra del elevador de pacientes  con el perno de seguridad .
Página 126: Gire El Elevador Alrededor De Su Eje
 No utilice arneses dañados.  Lea primero el manual completo de los sistemas de asiento.  Utilice únicamente arneses compatibles aprobados por Vermeiren. 3.2.1 Fijación a los botones del elevador de pacientes El sistema de asiento debe fijarse a través de las correas de montaje. Las correas de montaje quedarán suspendidas de botones del elevador de pacientes.
Página 127: Batería Y Carga
Albatros 2022-08 Utilizar el elevador Gracias a los 3 ojales distintos se puede elevar a los pacientes desde diferentes longitudes. Color Descripción Pacientes altos; el paciente puede acercar las manos a los brazos de agarre Rojo del elevador de pacientes para contribuir activamente a levantarse.
Página 128: Cargador Externo (Opcional)
80% (sin condensación) 3.3.4 Carga de las baterías Use solo la caja de control con el cargador de batería incluido en Albatros o el cargador externo pensado para montarse en la pared. Se recomienda recargar las baterías regularmente para asegurarse de que el elevador siga operativo y para ampliar la vida útil de las baterías.
Página 129: Emergencia
Albatros 2022-08 Utilizar el elevador Emergencia En casos de emergencia, se deben usar la parada de emergencia y la función de bajada de emergencia. 3.4.1 Parada de emergencia En caso de emergencia y durante el montaje y desmontaje, la parada de emergencia se activa presionando el botón rojo de la caja de control.
Página 130: Instalación Y Ajuste
ADVERTENCIA: Riesgo por cotos peligrosos – Utilice únicamente los cotos indicados en este manual. Entrega El elevador de pacientes Vermeiren Albatros se entrega con:  chasis y 4 ruedas (2 con frenos)  poste con asideros de empuje  brazo basculante con accesorio para arnés ...
Página 131 Albatros 2022-08 Instalación y ajuste 4.2.2 Montaje ADVERTENCIA: Riesgo de aplastamiento: tenga cuidado de no atrapar, aplastar ni cortar ninguna parte del cuerpo o cable durante el montaje. 1. Retire el eje de sujeción (eje insertado) en la parte inferior del mástil, presionando ligeramente el pulsador en el...
Página 132: Desmontaje
Albatros 2022-08 Instalación y ajuste Retire el accionador con cuidado extrayendo el clip negro (1). Monte el accionador en el brazo basculante bloqueando el perno (2). Tenga cuidado de colocar muy bien el accionador entre el brazo basculante. Monte el estribo en el chasis del elevador de pacientes con los ganchos.
Página 133 Albatros 2022-08 Instalación y ajuste 3. Extraiga el estribo del chasis del elevador de pacientes. Desmonte el accionador (motor) del brazo basculante retirando el perno de bloqueo (1). Mueva el accionador hasta la posición inferior y coloque el accionador en el clip negro (2).
Página 134: Intercambio De Baterías
Albatros 2022-08 Instalación y ajuste ADVERTENCIA: Riesgo de lesiones – Asegúrese de que el eje de sujeción esté correctamente insertado. Asegure el mástil desplazando el eje de sujeción en el extremo del mástil con el pulsador presionado hasta que se asome por el otro extremo.
Página 135: Mantenimiento
Riesgo de lesiones y daños Cualquier reparación o cambios sólo pueden llevarse a cabo por personal debidamente cualificado y sólo pueden utilizarse piezas de recambio Vermeiren originales ( véase el manual de mantenimiento). La última página de este manual contiene un formulario de registro para que el distribuidor especializado pueda registrar cada mantenimiento.
Página 136: Envío Y Almacenamiento
Albatros 2022-08 Mantenimiento Envío y almacenamiento  El transporte y almacenamiento debe llevarse a cabo según las especificaciones técnicas en §7. Asegurarse de que el elevador esté almacenado en un lugar seco.  Evite que los cables se aplasten o se doblen con torceduras.
Página 137: Desinfección
Albatros 2022-08 Mantenimiento Desinfección Todas las partes de l'elevador de pacientes se pueden limpiar frotando con un desinfectante comercial. Siga las instrucciones del desinfectante. Las instrucciones de lavado de los arneses se encuentran en el manual del arnés y en la etiqueta de cada arnés.
Página 138: Fin De Vida Útil
Albatros 2022-08 Mantenimiento Fin de vida útil Al final de la vida útil, deberá desechar el elevador siguiendo las leyes medioambientales de su localidad. Para transportar materiales reciclables del elevador de manera más cómoda, se recomienda que se desmonte primero.
Página 139: Solución De Averías
Albatros 2022-08 Solución de averías Solución de averías Tabla 1: Solución de averías Problema Causa del problema Solución del problema Ruido en las partes móviles Lubricación necesaria. Engrase las partes móviles. (por ejemplo, en el brazo (No engrase el accionador).
Página 140: Especificaciones Técnicas
Albatros 2022-08 Especificaciones técnicas Especificaciones técnicas Forward direction...
Página 141 Albatros 2022-08 Especificaciones técnicas Tabla 2: Especificaciones técnicas Marca Vermeiren Tipo Elevador de pacientes Modelo Albatros Dimensiones Dimensions Description en el plano Posición más baja ZAP* 1040 mm Altura máxima ZAP* 1739 mm Rango de elevación (altura alcanzada) 699 mm...
Página 142 Albatros 2022-08 Especificaciones técnicas Marca Vermeiren Tipo Elevador de pacientes Modelo Albatros Dimensiones Dimensions Description en el plano Potencia máxima consumida máx. 400 mA Temperatura de servicio de +5 a +40°C Humedad relativa del 20% al 90% a 30°C - sin condensación Nivel de ruido <...
Página 143 Albatros 2022-08 Spis treści Spis treści Spis treści ........................1 Wstęp ........................2 Państwa produkt ................... 3 Przed użyciem ....................4 Przewidziane zastosowanie ................4 Ogólne instrukcje bezpieczeństwa ..............4 Użytkowanie podnośnika pacjenta .............. 6 Obsługa podnośnika pacjenta ............... 6 Siedzisko .......................
Página 144: Wstęp
Gratulacje! Zostałeś właścicielem podnośnika pacjenta Vermeiren! Produkt ten został wykonany przez wykwalifikowany i zaangażowany personel. Zaprojektowano i wyprodukowano go zgodnie z wysokimi standardami jakości, jakich przestrzega Vermeiren. Dziękujemy za zaufanie firmie Vermeiren i jej produktom. Niniejsza instrukcja pomoże właścicielowi w eksploatacji podnośnika pacjenta i korzystaniu z jego opcji. Prosimy o uważne przeczytanie instrukcji obsługi.
Página 145: Państwa Produkt
Albatros 2022-08 Państwa produkt Państwa produkt 1. Zaczepy pasków mocujących 2. Ramię wspornika 3. Uchwyt transportowy do silnika 4. Silnik 5. Podpórka pod nogi 6. Podwozie 7. Podnóżek 8. Kółko 9. Uchwyt transportowy do ramienia wspornika 10. Akumulator 11. Przycisk awaryjny 12.
Página 146: Przed Użyciem
150 kg. Nie jest przeznaczony do transportu towarów, przedmiotów ani innego wykorzystania niż wcześniej opisane.  Używać wyłącznie akcesoriów i części zapasowych zatwierdzonych przez Vermeiren.  Należy się zapoznać ze wszystkimi danymi technicznymi i ograniczeniami podnośnika pacjenta, które wskazano w rozdziale 7.
Página 147  Należy uważać na źródła zapłonu, takie jak zapalone papierosy, ponieważ mogą one spowodować zapalenie się zawiesia. W przypadku wystąpienia poważnego incydentu z udziałem produktu, należy powiadomić firmę Vermeiren lub specjalistycznego sprzedawcę, jak również właściwe władze w swoim kraju.
Página 148: Użytkowanie Podnośnika Pacjenta
Albatros 2022-08 Użytkowanie podnośnika pacjenta Użytkowanie podnośnika pacjenta Obsługa podnośnika pacjenta Ryzyko urazów i/lub uszkodzeń OSTRZEŻENIE  Podczas korzystania z podnośnika należy upewnić się, że wokół i nad nim jest wystarczająco dużo miejsca, ponieważ w przeciwnym razie ruchy regulacyjne mogą doprowadzić do uszkodzeń...
Página 149 Albatros 2022-08 Użytkowanie podnośnika pacjenta 3.1.4 Podpórka pod nogi Ryzyko urazów OSTRZEŻENIE  Należy uważać, aby nie upuścić podpórki pod nogi na pacjenta podczas ustawiania. Podpórkę pod nogi  można zamontować na poprzeczce podnośnika  za pomocą zawleczki zabezpieczającej .
Página 150: Siedzisko
 Nie należy używać uszkodzonych pasów nośnych.  Najpierw przeczytaj pełną instrukcję obsługi pasów.  Używaj wyłącznie kompatybilnych zawiesi zatwierdzonych przez firmę Vermeiren. 3.2.1 Mocowanie na zaczepach podnośnika pacjenta Pasy nośne należy umocować przy użyciu pasków mocujących. Paski mocujące należy zawiesić...
Página 151: Akumulator I Ładowanie
Albatros 2022-08 Użytkowanie podnośnika pacjenta Dzięki trzem dostępnym pętlom możliwe jest podniesienie pacjenta niezależnie od jego wzrostu. Kolor Opis Dłonie wysokich pacjentów mogą zbliżyć się do uchwytów podnośnika, Czerwona dzięki czemu tacy pacjenci będą mogli brać czynny udział w podnoszeniu się.
Página 152: Ładowanie Akumulatorów
80% (bez efektu kondensacji) przechowywania 3.3.4 Ładowanie akumulatorów Należy korzystać wyłącznie ze skrzynki sterującej podnośnika Albatros z dołączoną ładowarką lub ładowarki zewnętrznej, która powinna być zamontowana na ścianie. Zalecamy regularne ładowanie akumulatorów, aby zapewnić ciągłość użytkowania podnośnika oraz wydłużyć żywotność akumulatorów. Skrzynka sterująca wyda informacyjny dźwięk ostrzegawczy, kiedy poziom naładowania akumulatora będzie niski.
Página 153: Przycisk Awaryjny
Albatros 2022-08 Użytkowanie podnośnika pacjenta 3.4.1 Przycisk awaryjny W razie nagłych wypadków oraz w trakcie montażu i demontażu, należy aktywować przycisk awaryjny, przyciskając czerwony przycisk na skrzynce sterującej. Przycisk awaryjny dezaktywuje się przekręcając czerwony przycisk zgodnie z kierunkiem jaki wskazują strzałki.
Página 154: Montaż I Regulacja
Instrukcje zawarte w niniejszym rozdziale są przeznaczone dla wyspecjalizowanego sprzedawcy. Aby uzyskać informację o odpowiednim punkcie serwisowym lub wyspecjalizowanym sprzedawcy, skontaktuj się z najbliższym przedstawicielem firmy Vermeiren. OSTRZEŻENIE: Istnieje ryzyko stosowania groźnych dla bezpieczeństwa zakresów - Należy używać wyłącznie zakresów opisanych w niniejszej instrukcji.
Página 155 Albatros 2022-08 Montaż i regulacja 2. Przed montażem zabezpiecz podnośnik pacjenta przed niezamierzonym ruchem za pomocą wszystkich rolek hamujących. W tym celu naciskaj stopą płytkę hamulcową kółek jezdnych lekko w dół, do momentu ich zablokowania. Aby zwolnić hamulec, naciskaj stopą płytkę hamulcową...
Página 156 Albatros 2022-08 Montaż i regulacja Należy usunąć ramię wspornika z górnej części słupka (2). Można to zrobić pociągając za końcówkę (1). Należy delikatnie usunąć siłownik, wyciągając go z czarnego zacisku (1). Następnie siłownik należy przymocować do ramienia wspornika przy pomocy sworznia blokującego (2). Ważne jest, siłownik...
Página 157 Albatros 2022-08 Montaż i regulacja 2. Podpórkę pod nogi należy usunąć przy pomocy sworznia blokującego. 3. Podnóżek należy usunąć z podwozia podnośnika. Siłownik (silnik) należy zdemontować z ramienia wspornika, usuwając sworzeń blokujący (1). Move Należy przesunąć siłownik w dół i umieścić go w czarnym zacisku (2).
Página 158: Wymiana Akumulatora
Albatros 2022-08 Montaż i regulacja OSTRZEŻENIE: Ryzyko urazu – W przypadku odryglowania słupa istnieje niebezpieczeństwo jego upadku z dużą siłą ze względu na jego ciężar. Ciągnij zabezpieczenie pozycji stojącej (śrubę rozciąganą) do momentu, aż możliwe będzie przechylenie słupa. Teraz słup można przechylić do przodu.
Página 159: Konserwacja
Na ostatniej stronie instrukcji znajduje się formularz dla wyspecjalizowanego sprzedawcy, służący do odnotowywania wszystkich czynności serwisowych. Częstotliwość serwisu zależy od częstotliwości i intensywności użytkowania. Skontaktować się ze sprzedawcą, aby uzgodnić harmonogram kontroli/konserwacji/napraw. Instrukcję konserwacji można znaleźć w witrynie Vermeiren: www.vermeiren.com. Przed każdym użyciem Sprawdzić następujące punkty: ...
Página 160: Czyszczenie
Albatros 2022-08 Konserwacja  Należy przechowywać wszystkie zdemontowane części razem w jednym miejscu (lub w razie potrzeby oznaczyć je), aby uniknąć pomieszania z częściami innych produktów podczas ponownego montażu (np. ładowarka).  Przechowywane elementy muszą być wolne od nacisku (nie umieszczać ciężkich części na podnośnik, nie wciskać...
Página 161: Kontrola
Albatros 2022-08 Konserwacja Kontrola Zwykle zalecane jest dokonanie jednego przeglądu rocznie i co najmniej jednego przed wznowieniem użytkowania. Wszystkie poniższe kontrole muszą zostać przeprowadzone i udokumentowane przez upoważnione do tego osoby:  Kontrola okablowania (szczególnie pod kątem wgnieceń, widocznego zużycia, nacięć, widocznych części izolacji przewodów wewnętrznych, widocznych rdzeni metalowych...
Página 162: Diagnozowanie I Rozwiązywanie Problemów
Albatros 2022-08 Diagnozowanie i rozwiązywanie problemów Diagnozowanie i rozwiązywanie problemów Tabela 1: Diagnozowanie i rozwiązywanie problemów Problem Przyczyna problemu Rozwiązywanie problemów Hałaśliwe dźwięki części Konieczne jest nasmarowanie. Należy nasmarować części ruchome. ruchomych (np.: ramienia (Nie należy smarować siłownika!) wspornika). Siłownik wydaje Siłownik jest uszkodzony.
Página 163: Parametry Techniczne
Albatros 2022-08 Parametry techniczne Parametry techniczne Do przodu...
Página 164 Albatros 2022-08 Parametry techniczne Tabela 2: Parametry techniczne Marka Vermeiren Podnośnik pacjenta Model Albatros Wymiary na Specyfikacje Opis rysunku Najniższa pozycja centralnego punktu 1040 mm ograniczenia ruchu* Maksymalna pozycja centralnego punktu 1739 mm ograniczenia ruchu* Zakres podnoszenia (zakres wysokości) 699 mm Długość...
Página 165 Albatros 2022-08 Parametry techniczne Marka Vermeiren Podnośnik pacjenta Model Albatros Wymiary na Specyfikacje Opis rysunku Wyjście napięcia maks. 250 VA Napięcie zasilające 100-240V ~ maks. 37-53 VA Maksymalny pobór prądu maks. 400 mA Temperatura użytkowa od +5 do +40°C Wilgotność powietrza od 20% do 90% przy 30°C, brak kondensacji...
Página 167 Albatros 2022-08 Obsah Obsah Obsah ........................1 Úvod ........................2 Tento výrobek ....................3 Před použitím ....................4 Určené použití ....................4 Obecné bezpečnostní pokyny ............... 4 Použití pacientského zvedáku ..............6 Obsluha zvedáku ..................6 Závěsy ......................8 Baterie a nabíjení ..................9 Nouzová...
Página 168: Úvod
Tento výrobek byl vyroben pečlivými pracovníky s kvalifikací. Navíc byl navržen a vyroben podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren. Děkujeme za vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto pacientského zvedáku a jeho provozních možností. Řádně si jej přečtěte;...
Página 169: Tento Výrobek
Albatros 2022-08 Tento výrobek Tento výrobek 1. Knoflíky pro upevnění popruhů 2. Konzolové rameno 3. Přepravní držák pro motor 4. Motor 5. Podpěra nohou 6. Podvozek 7. Plošina pro nohy 8. Kolečko 9. Přepravní držák pro konzolové rameno 10. Baterie 11.
Página 170: Před Použitím
(1) osoby o maximální hmotnosti 150 kg. Není konstruován pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.  Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.  Přečtěte si všechny technické detaily a omezení tohoto pacientského zvedáku v kapitole 7.
Página 171 2022-08 Před použitím  Dbejte zvýšené opatrnosti u zdrojů vznícení, jako jsou hořící cigarety, protože mohou zapálit závěs. Dojde-li k vážné nehodě týkající se tohoto výrobku, informujte spol. Vermeiren nebo svého odborného prodejce a také příslušný úřad ve vaší zemi.
Página 172: Použití Pacientského Zvedáku
Albatros 2022-08 Použití pacientského zvedáku Použití pacientského zvedáku Obsluha zvedáku POZOR Riziko zranění anebo poškození  Při používání zvedáku ověřte, že je kolem něj a nad ním dostatek prostoru, protože v opačném případě by seřizovací pohyby mohly způsobit poškození či zranění.
Página 173 Albatros 2022-08 Použití pacientského zvedáku 3.1.4 Podpěra nohou POZOR Riziko zranění  Neupusťte podpěru nohou při nastavování na pacienta. Podpěru nohou (1) lze uchytit na hlavní tyč zvedáku pacienta (2) pomocí bezpečnostního kolíčku (3). Podpěra nohou slouží k udržení nohou pacienta ve správné...
Página 174: Závěsy
 Používejte pouze závěsy vhodné pro pacienty.  Nepoužívejte poškozené závěsy.  Nejprve si přečtěte celý návod k obsluze závěsů.  Používejte pouze kompatibilní závěsy schválené společností Vermeiren. 3.2.1 Připevnění ke knoflíkům zvedáku Závěsy jsou připevněny pomocí závěsných popruhů. Tyto závěsné popruhy musí být zavěšeny na knoflících.
Página 175: Baterie A Nabíjení
Albatros 2022-08 Použití pacientského zvedáku Díky 3 různým popruhům je možné zvedat pacienty z různých výšek. Barva Popis Vysoké osoby se mohou přidržet úchopových ramen zvedáku a aktivně si tak Červená pomoci vstát. Kombinace Žlutá Černá Malé osoby: Pacient je v porovnání s výškou knoflíků relativně malý..
Página 176: Nabíjení Baterií
Albatros 2022-08 Použití pacientského zvedáku 3.3.3 Externí nabíječka (VOLITELNÉ) Externí nabíječka je určená k montáži na stěnu. Pomocí této externí nabíječky lze nabíjet náhradní baterii (volitelné). Nemusí se tedy čekat na nabití baterií v pacientském zvedáku, který lze používat. Primární napětí...
Página 177 Albatros 2022-08 Použití pacientského zvedáku 3.4.1 Nouzové zastavení zvedáku V nouzových situacích a při montáži či demontáži lze nouzové zastavení aktivovat stisknutím červeného tlačítka na ovládací skříňce. Stiskněte tlačítko a otočte jej ve směru šipek. Je-li tlačítko zcela stisknuto dozadu, otočte jej zpět v opačném směru, než ukazují...
Página 178: Instalace A Seřízení
VAROVÁNÍ: Riziko nebezpečných omezení – Používejte pouze omezení uvedená v tomto návodu. Dodávka Balení pacientského zvedáku Vermeiren Albatros obsahuje:  podvozek včetně 4 koleček (2 s brzdami),  tyč včetně rukojetí pro tlačení,  nosné rameno se závěsem pro popruhy, ...
Página 179 Albatros 2022-08 Instalace a seřízení 4.2.2 Sestavení VAROVÁNÍ: Nebezpečí sevření – Během sestavení dbejte na to, aby se neskříply, nerozdrtily ani nepřeřízly žádné části těla a vodiče. 1. Jemným stisknutím tlačítka na hlavě kolíku odeberte bezpečnostní prvek (zajišťovací kolík) z dolního konce tyče.
Página 180 Albatros 2022-08 Instalace a seřízení Odejměte nosné rameno z horního konce tyče (2). Toto provést vytažením kolíku (1). Opatrně odejměte pohon vytáhnutím černého klipu (1). Připojte pohon na nosné rameno pomocí zajišťovacího kolíčku (2). Pohon umístěte přesně mezi nosná ramena.
Página 181 Albatros 2022-08 Instalace a seřízení 2. Pomocí zajišťovacího kolíčku odejměte podpěru nohou. 3. Odejměte stupačku z podvozku zvedáku pacienta Odstraňte zajišťovací kolíček (1) a demontujte pohon (motor) z nosného ramene. Přesuňte pohon do spodní polohy a umístěte jej do černého klipu (2).
Página 182: Výměna Baterie
Albatros 2022-08 Instalace a seřízení VAROVÁNÍ: Nebezpečí zranění - jakmile je tyč odemknuta, může vlastní vahou spadnout a způsobit tak zranění. Vytáhněte bezpečnostní prvek vzpřímené polohy (trakční šroub), aby bylo možné tyč uvolnit a sklopit. Tyč lze nyní sklopit směrem vpřed.
Página 183: Údržba/Servis
Riziko zranění a poškození Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren (viz návod k údržbě). Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejce, který zapíše každý servis.
Página 184: Čištění
Albatros 2022-08 Údržba/servis  Poskytněte dostatečný kryt či obal, který chrání pacientský zvedák před korozí a cizími tělesy. (např. slaná voda, mořský vzduch, písek, prach.)  Všechny odebrané díly (např. nabíječku) skladujte společně na jednom místě (případně je označte), aby se při znovusestavení nesmíchaly s jinými výrobky.
Página 185: Životnost Výrobku
Albatros 2022-08 Údržba/servis  Vizuální kontrola částí rámu (rám, zavěšení motoru, konzolové rameno, rozpěrná tyč), zda nedošlo k plastické deformaci anebo opotřebení.  Vizuální kontrola, zda není poškozen nátěr/lak (nebezpečí koroze).  Vizuální kontrola všech krytů, nejsou-li poškozené; šrouby musejí být řádně dotažené.
Página 186: Řešení Problémů
Albatros 2022-08 Řešení problémů Řešení problémů Tabulka 1: Řešení problémů Problém Příčina problému Řešení problému Hlučnost pohyblivých dílů Je nutné mazání. Namažte pohyblivé díly. (např. konzolového (Pohon nemažte!) ramene). Pohon vydává neobvyklý Pohon je poškozený. Vyměňte pohon, nebo se obraťte zvuk.
Página 187: Technické Údaje
Albatros 2022-08 Technické údaje Technické údaje Směr dopředu...
Página 188 Albatros 2022-08 Technické údaje Tabulka 2: Technické údaje Značka Vermeiren Pacientský zvedák Model Albatros Míra ve Rozměry Popis výkresu Nejnižší poloha CAP* 1040 mm Nejvyšší poloha CAP* 1739 mm Rozsah zvedání (rozsah výšek) 699 mm Délka nohou 965 mm Délka celkem 1046 mm Minimální...
Página 189 Albatros 2022-08 Technické údaje Značka Vermeiren Pacientský zvedák Model Albatros Míra ve Rozměry Popis výkresu Provozní teplota +5 až +40 °C Relativní vlhkost vzduchu 20 až 90 % při 30 °C, nekondenzující Úroveň hluku < 50 dB(A) Tlak vzduchu 700 až 1060 hPa Ovládací...
Página 190: Service Registration Form
Service registration form Service registration form This product (name): …………………………………….. was inspected (I), serviced (S), repaired (R) or disinfected (D): By (stamp): By (stamp): By (stamp): Kind of work: I / S / R / D Kind of work: I / S / R / D Kind of work: I / S / R / D Date: Date:...
Página 191 Vermeiren GROUP Vermeirenplein 1 / 15 2920 Kalmthout website: www.vermeiren.com...
