3.5.2 – Installation du motoréducteur
sur les étriers de fixation
• Installez le motoréducteur sur l'étrier arrière :

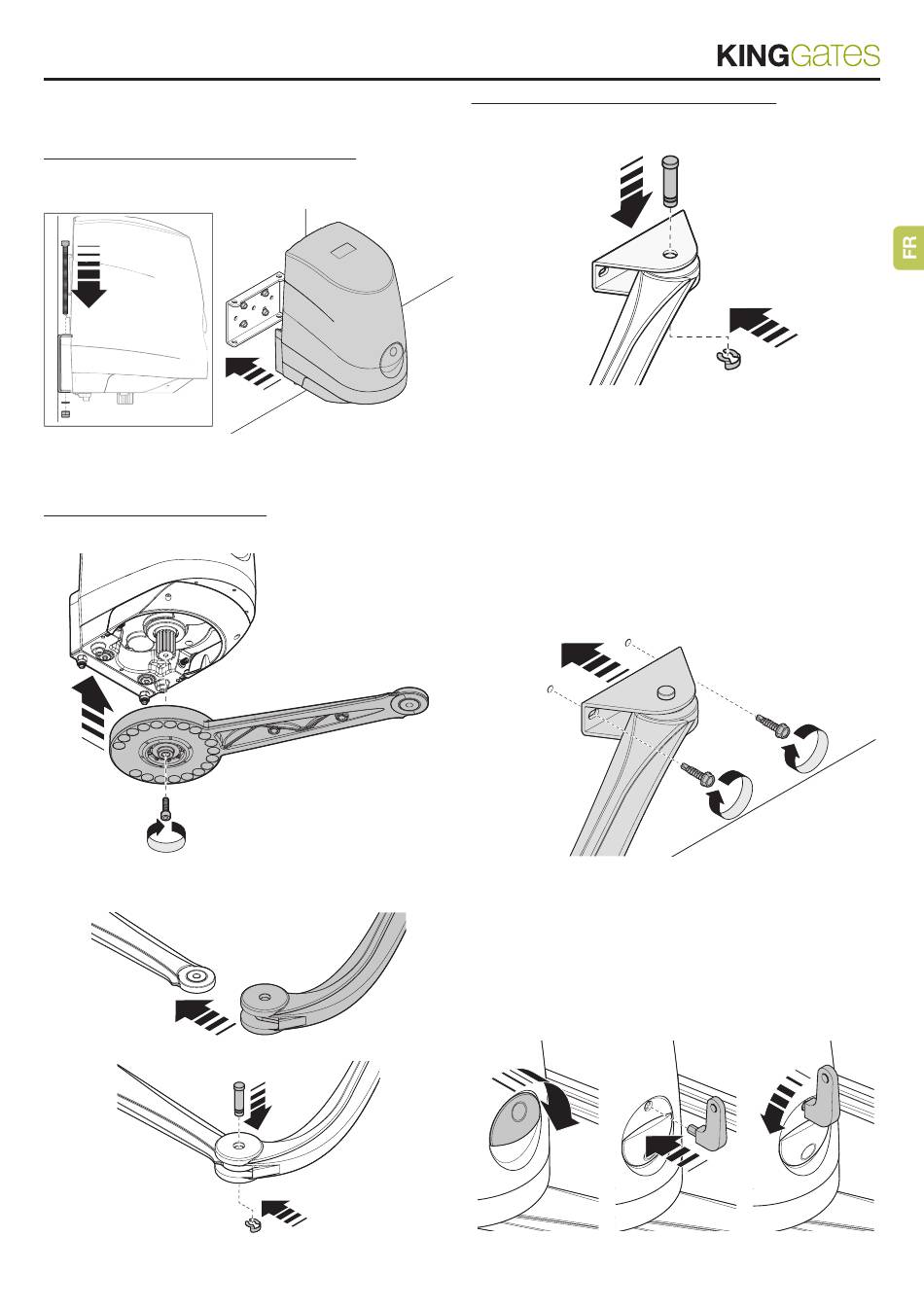

01. Fixez le motoréducteur sur l'étrier comme indiqué sur la fig. 7 à
l'aide des vis, des rondelles et des écrous fournis ;
02. Vissez complètement les écrous sur les vis.
• Installez les bras sur le moteur :
01. Fixez le bras au motoréducteur avec les vis ;
02. Fixez les deux bras entre eux avec l'axe et le seger fig. 9 ;
• Installez le motoréducteur sur l'étrier avant :
01. Fixez le bras du motoréducteur comme indiqué sur la fig. 10 en
utilisant l'axe et le seger fournis ;
02. Fixez le seger au bas de l'emplacement de l'axe ;
3.5.3 – Installation de l'étrier de fixation
Fig. 7
avant
01. L'étrier avant doit être fixé sur le vantail du portail ;
02. Établissez la hauteur à laquelle positionner l'étrier avant, comme
indiqué sur la fig. 4 ;
03. Fixez l'étrier sur la partie solide du vantail du portail fig.11.
Fig. 8
3.5.4 – Installation et réglage des fins
de course du moteur
Régler le fin de course en ouverture et en fermeture du
motoréducteur :
01. Déverrouillez le motoréducteur comme indiqué sur la fig. 12 ;
Fig. 9
Fig. 10
Fig. 11
Fig. 12
