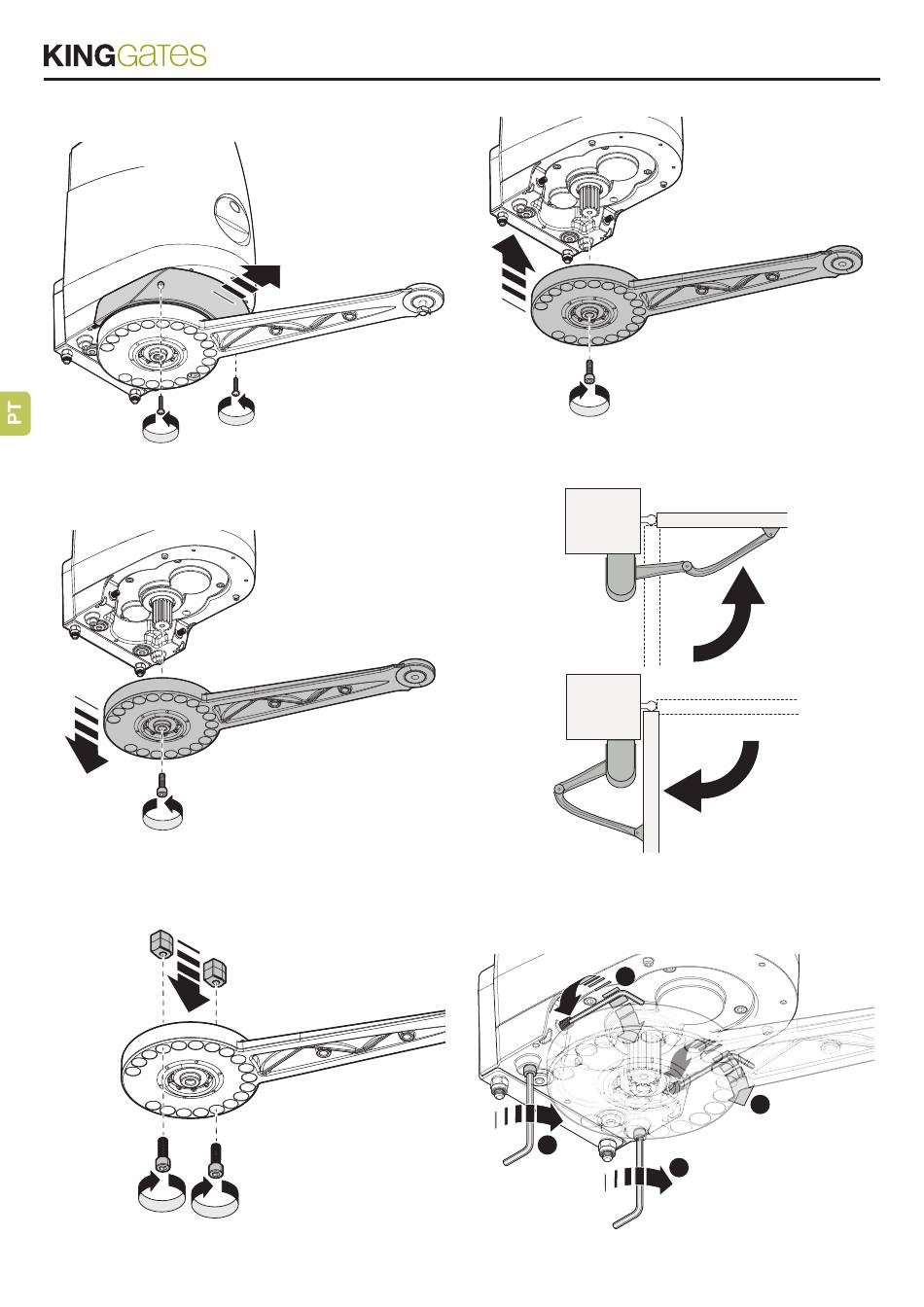

02. Remover os 2 parafusos colocados sob o motor e retirar a tampa
como indicado na imagem fig. 13;
03. Desapertar o parafuso do braço do motor e retirá-lo como
ilustrado fig. 14;
04. Fixar os fim de curso no braço do motor fig. 15; estes devem
ser instalados também em presença de batentes mecânicos à terra.
Abertura
66
Fechamento
05. Neste ponto voltar a montar o braço no motor fig. 16;
06. Verificar manualmente que abrindo e fechando a folha do portão
Fig. 13
esta pare nos pontos desejados fig. 17;
Fig. 14
07. Aparafusando ou desaparafusando os dois parafusos sem
cabeça (A) situados no motor é possível regular os dois fim de
curso; posteriormente através dos dois parafusos (B) bloquear os
dois parafusos sem cabeça de regulação (A) fig. 18;
Abertura
B
Fig. 15
Fechamento
Abertura
A
A
Fechamento
B
Fig.16
Fig.17
Fig. 18
