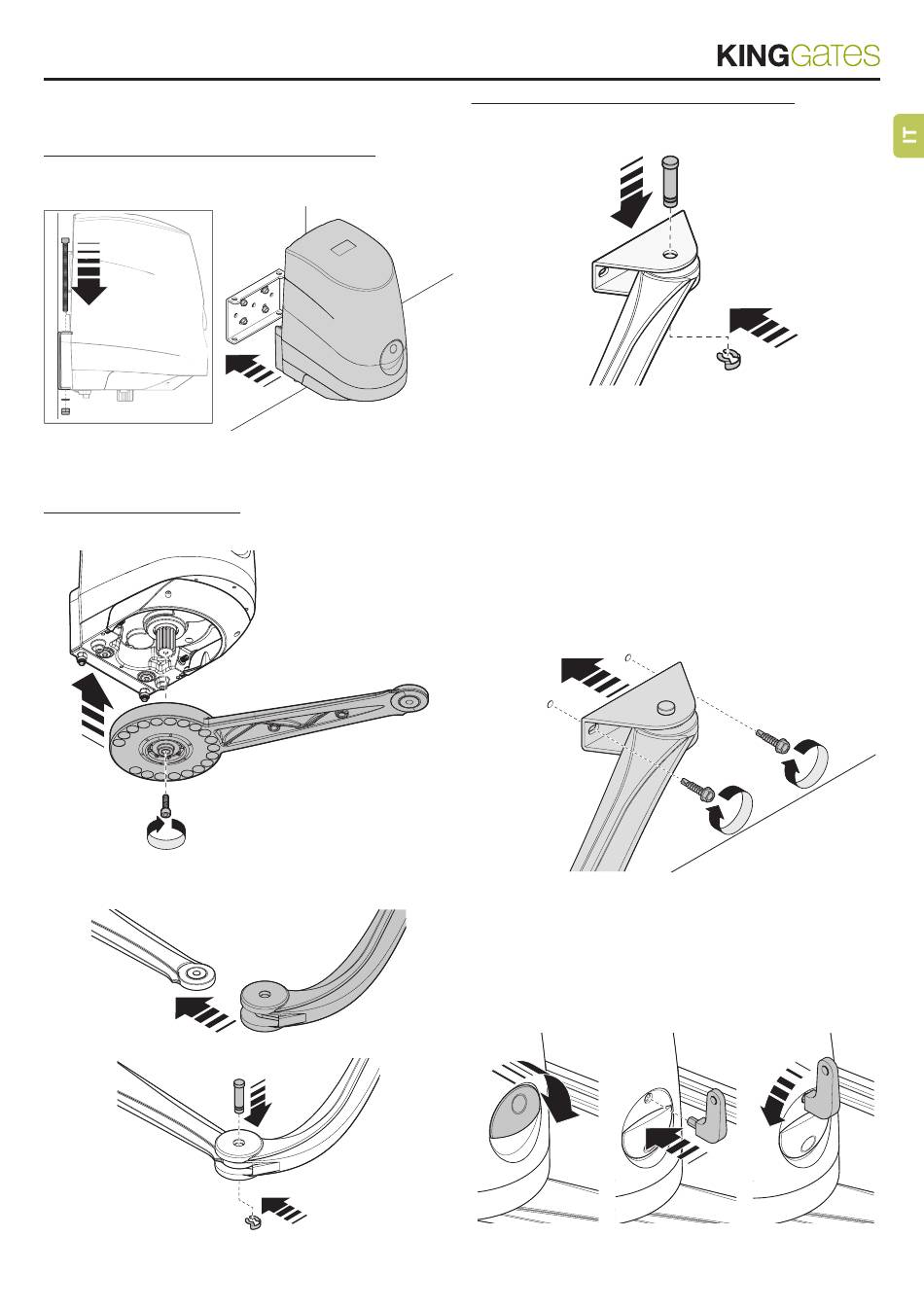

3.5.2
– Installazione del motoriduttore
sulle staffe di fissaggio
• Installare il motoriduttore sulla staffa posteriore:
01. Fissare il motoriduttore alla staffa come mostrato in fig. 7 utiliz-
zando le viti, le rondelle e i dadi in dotazione;
02. Avvitare completamente i dadi alle viti.
• Installare i bracci al motore:
01. Fissare il braccio al motoriduttore mediante la vite;
02. Fissare i due bracci tra di loro mediante il perno ed il seger fig. 9;
• Installare il motoriduttore sulla staffa anteriore:
01. Fissare il braccio del motoriduttore alla staffa come mostrato in
fig. 10 utilizzando il perno e seger in dotazione;
02. Fissare il seger fino in fondo sulla sede del perno;
Fig. 7
3.5.3
– Installazione della staffa di fissag-
gio anteriore
01. La staffa anteriore deve essere fissata all'anta del cancello;
02. Stabilire l'altezza in cui posizionare la staffa anteriore, facendo
riferimento alla fig. 4;
03. Fissare la staffa alla parte solida dell'anta del cancello fig.11.
Fig. 8
3.5.4
– Installazione e regolazione dei fi-
necorsa del motore
Regolare il finecorsa in apertura e in chiusura del motoriduttore:
01. Sbloccare il motoriduttore come mostrato nella fig. 12;
Fig. 9
Fig. 10
Fig. 11
Fig. 12
5
