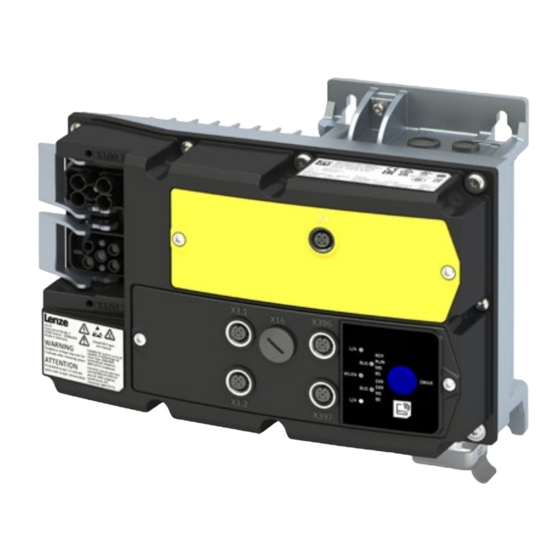

- Página 1 Instrucciones de funcionamiento convertidor de frecuencia i550 motec | 1 Instrucciones de funcionamiento Convertidor de frecuencia i550 motec 0.37 ... 5.5 kW Contenido © 03/2022 · ES · www.Lenze.com...
-
Página 2: Información General
LED de estado X3.1 Conexiones de control X105 Conexión del motor X3.2 Conexiones de control Interfaz de diagnóstico Han Q8 M23 power X397 Bus de comunicación (OUT) X396 Bus de comunicación (IN) © 03/2022 · ES · www.Lenze.com... -
Página 3: Uso Adecuado
ofrecen explicaciones técnicas y funcionales detalladas. Encontrará toda la documentación, • UL 61800-5-1 y CAN/CSA C22.2 n.° 274 son las normas norteamericanas en materia de más información y recursos sobre los productos de Lenze en internet en: seguridad eléctrica. www.Lenze.com ... -
Página 4: Identificación De Los Productos
Preajuste de parámetros: Región UE (red Supervisado con interruptor de man- de 50 Hz) tenimiento con función de protección, Preajuste de parámetros: Región US elementos de mando y potenciómetro (redes de 60 Hz) © 03/2022 · ES · www.Lenze.com... - Página 5 Describe una situación de un peligro extremadamente alto. La inobservancia de esta instrucción puede provocar lesiones graves irreversibles o incluso la muerte. NOTA Describe peligros materiales. La inobservancia de esta instrucción puede provocar daños materiales. © 03/2022 · ES · www.Lenze.com...
-
Página 6: Instrucciones De Seguridad
- Disponen de la formación necesaria para llevar a cabo su actividad. - Conocen todas las normas de prevención de accidentes, directivas y leyes aplicables en el lugar de uso y pueden aplicarlas. © 03/2022 · ES · www.Lenze.com... - Página 7 180°/número de pares de polos (p. ej., motor de 4 polos: velocidades bajas. movimiento residual máx. 180°/2 = 90°). • Por ejemplo, por un largo funcionamiento del freno de corriente continua. © 03/2022 · ES · www.Lenze.com...
-
Página 8: Datos Técnicos
Máx. frecuencia de salida 0 Hz ... 599 Hz Capacidad de sobrecarga 200 % für 3 s, 150 % für 60 s Encontrará más normas y condiciones de uso en la documentación de configuración. © 03/2022 · ES · www.Lenze.com... -
Página 9: Instalación Mecánica
>50 I55AMxxxC 1.5 ... 3 kW 4x M5 >50 Alimentación trifásica dispositivos de 400/480 V I55AMxxxF 0.37 ... 2.2 kW 4x M5 >50 I55AMxxxF 3 ... 5.5 kW 4x M5 >50 © 03/2022 · ES · www.Lenze.com... -
Página 10: Instalación Eléctrica
NOTA Para el voltaje de alimentación de 24 ... 48 V (-20 % ... +4 %) únicamente se debe utilizar una fuente de alimentación separada conforme a los requisitos SELV/PELV en vigor. © 03/2022 · ES · www.Lenze.com... -
Página 11: Esquema De Conexiones
Han-Q4/2. Para ello, los cables de red se pasan a través del conector X3.2 Han-Q4/2 de un convertidor al siguiente. 24V| L+(2) GND| L-(2) DI3| DO2|C/Q(2) n.c. " " © 03/2022 · ES · www.Lenze.com... - Página 12 Máx. corriente de cortocircuito (SCCR) Fusible automático Característica Máx. corriente nominal Máx. corriente de cortocircuito (SCCR) Dispositivo de protección por corriente ≥ 30 mA, tipo B diferencial (RCD) * Tiempo de sobrecarga = 3 s, tiempo de recuperación = 12 s © 03/2022 · ES · www.Lenze.com...
- Página 13 Máx. corriente de cortocircuito (SCCR) Fusible automático Característica Máx. corriente nominal Máx. corriente de cortocircuito (SCCR) Dispositivo de protección por corriente ≥ 30 mA, tipo B diferencial (RCD) * Tiempo de sobrecarga = 3 s, tiempo de recuperación = 12 s © 03/2022 · ES · www.Lenze.com...
- Página 14 Máx. corriente de cortocircuito (SCCR) Fusible automático Característica Máx. corriente nominal Máx. corriente de cortocircuito (SCCR) Dispositivo de protección por corriente ≥ 30 mA, tipo B diferencial (RCD) * Tiempo de sobrecarga = 3 s, tiempo de recuperación = 12 s © 03/2022 · ES · www.Lenze.com...
-
Página 15: Conexiones De Control
24 V 24 V No asignado La carcasa está conectada a la tierra funcional En la documentación de puesta en marcha encontrará otras posibilidades de configuración para los conectores. © 03/2022 · ES · www.Lenze.com... - Página 16 (PTC) o un contacto térmico, se requiere al menos un aislamiento básico con respecto a los potenciales del motor, red y conectores M12, así como con la alimentación de tensión auxiliar para no limitar la separación segura de los conectores M12. © 03/2022 · ES · www.Lenze.com...
- Página 17 Entrada PTC Redes Seguridad funcional Safe Torque Off (STO) Redes La interfaz Ethernet del convertidor i550 motec admite, dependiendo del modelo, las topologías y protocolos típicos de una de las redes siguientes: • EtherCAT • EtherNet/IP • Modbus TCP •...
-
Página 18: Arranque No Controlado
• El usuario debe garantizar que el convertidor solo se utilice para su uso previsto dentro de las condiciones ambientales especificadas. Solo de esa manera es posible respetar las magnitudes técnicas de seguridad que se indican. © 03/2022 · ES · www.Lenze.com... - Página 19 Encontrará los valores característicos técnicos de seguridad y más ejemplos de conexión en la Corriente de entrada SIA documentación de configuración. Corriente de entrada SIB Corriente punta de entrada Duración del impulso de comprobación Intervalo de impulso de comprobación © 03/2022 · ES · www.Lenze.com...
-
Página 20: Puesta En Marcha
• Las conexiones de control de la técnica de seguridad tienen que estar cableadas. 1. Conectar tensión de red 2. Comprobar la disponibilidad para el funcionamiento. 3. Observar los indicadores de estado LED "DRIVE" en el lado frontal del convertidor. © 03/2022 · ES · www.Lenze.com... -
Página 21: Indicaciones Importantes
• Para llevar a cabo una parametrización sin funcionamiento del motor no se requiere tensión de red. Conecte el convertidor sin hub directamente al PC, para que la alimentación de tensión pueda realizarse a través de la interfaz USB del PC. © 03/2022 · ES · www.Lenze.com... -
Página 22: Establecer Conexión Entre El Convertidor E "Easy Starter" Requisitos Para La Puesta En Marcha
Una vez se haya establecido la conexión, el convertidor se mostrará en la lista de dispositivos de «EASY Starter». A partir de ahora se podrá acceder a los parámetros del convertidor a través de la ficha de «EASY Starter». © 03/2022 · ES · www.Lenze.com... -
Página 23: Puesta En Marcha Rápida
• Accionamiento habilitado: X1/SIA = HIGH und X1/SIB = HIGH • Arrancar el accionamiento: X3.1/DI1 = HIGH - El accionamiento gira con el preajuste de frecuencia de consigna 1 (0x2911:001) Parar de nuevo el accionamiento: X3.1/DI1 = LOW © 03/2022 · ES · www.Lenze.com... -
Página 24: Lista De Parámetros
Grupo 0 - Favoritos El grupo 0 contiene los favoritos configurables que también se encuentran en los grupos del 1 al 4. En los ajustes predeterminados, estos son los parámetros más habituales para solucionar aplicaciones típicas. © 03/2022 · ES · www.Lenze.com... - Página 25 • La tensión base U/f se suele ajustar a la tensión nominal del motor. 0x2B01:002 Frecuencia base 0 ... 50 ... 1500 Hz • La frecuencia base U/f se suele ajustar a la frecuencia nominal del motor. * Ajuste predeterminado en función del tamaño © 03/2022 · ES · www.Lenze.com...
- Página 26 No conectado Trigger = TRUE > FALSE (flanco): ninguna acción. Para parar el motor, poner la función "Arrancar" en FALSE (0x2631:002, ajuste predeterminado entrada digital 1). * Ajuste predeterminado en función del tamaño © 03/2022 · ES · www.Lenze.com...
- Página 27 Preajustes de frecuencia 0x2911:003 0.0 ... 50.0 ... 599.0 Hz de consigna: Preajuste 3 Preajustes de frecuencia 0x2911:004 0.0 ... 0.0 ... 599.0 Hz de consigna: Preajuste 4 * Ajuste predeterminado en función del tamaño © 03/2022 · ES · www.Lenze.com...
- Página 28 (0x2916) hasta la parada. Cuanto más baja sea la frecuencia real, más se reduce el tiempo de desaceleración efectivo. • Este ajuste no es efectivo en el modo de funcionamiento 0x6060 = «CiA: Velocity Mode [2]». © 03/2022 · ES · www.Lenze.com...
-
Página 29: Grupo 3 - Control Del Motor
0 ... 230 ... 65535 V Solo se deben introducir los datos correspondientes al tipo de conexión elegido. 0x2C01:008 Parámetro del motor: Coseno phi 0.00 ... 0.80 ... 1.00 © 03/2022 · ES · www.Lenze.com... -
Página 30: Grupo 7 - Funciones Adicionales
• Este proceso puede tardar unos segundos. Una vez realizado correctamente se mostrará Comandos del dispositivo: Guardar los datos de 0x2022:002 el valor 0. usuario • Durante el proceso de guardado, no desconectar la tensión de alimentación. Off/listo Solo respuesta de estado © 03/2022 · ES · www.Lenze.com... -
Página 31: Eliminación De Errores
2. Mediante la señal de reset de error (0x2631:004, ajuste predeterminado entrada digital 2). • Condición previa: La causa del error se ha eliminado y no hay ningún tiempo de bloqueo activo. • El error se resetea si hay una señal en la entrada digital 2. © 03/2022 · ES · www.Lenze.com... -
Página 32: Códigos De Error
• Comprobar el sensor de temperatura del motor y el cableado en X105/T1+T2 o X109/T1+T2. • Comprobar la alimentación auxiliar externa opcional en X100.1/24E.1, en caso de estar conectada. 5112 Alimentación de 24 V crítica Advertencia • Comprobar tensión de red. © 03/2022 · ES · www.Lenze.com... - Página 33 • Configurar la velocidad máxima del motor (0x6080) y el umbral de error (0x2D44:001). FF37 Arranque automático bloqueado Error • Anular comando de arranque y resetear error. © 03/2022 · ES · www.Lenze.com...
- Página 34 Convertidor de frecuencia habilitado, hay una advertencia. El motor funciona conforme al valor de consigna establecido o la parada rápida está parpadea rápido activa. Variador habilitado, parada rápida activa como respuesta ante un fallo. parpadea © 03/2022 · ES · www.Lenze.com...
-
Página 35: Asistencia
Estado de LED Asistencia Asistencia Encontrará más información en la página online www.lenze.com/product-information El número de material del producto se encuentra en la placa de características. © 03/2022 · ES · www.Lenze.com... -
Página 36: Eliminación De Desechos
Los embalajes de los módulos deben eliminarse por separado. El papel, el cartón y el plástico se deben reciclar. © 03/2022 · ES · www.Lenze.com...
