Apéndice A Indicadores de estado
Indicadores de estado del
1756-L6x
192

Indicador OK

El indicador OK muestra el estado del controlador.
Tabla 56 – Indicador OK
Estado Descripción
Apagado No está conectada la alimentación eléctrica al controlador.
Rojo parpadeante Cualquiera de los siguientes es verdadero:
• Es un controlador nuevo, recién adquirido, y requiere una actualización de firmware. Si se
requiere una actualización de firmware, la pantalla de estado indica Firmware Installation
Required. Para actualizar el firmware vea
página
• Es un controlador previamente usado o en uso, y ocurrió un fallo mayor. Para obtener detalles
acerca de los fallos recuperables y no recuperables consulte el documento Logix5000 Major,
Minor, and I/O Fault Codes Programming Manual, publicación 1756-PM014.
Rojo fijo Uno de los siguientes es verdadero:
• El controlador está realizando diagnósticos de encendido
• La carga del condensador en el ESM se descarga al apagar el sistema.
• El controlador está activado, pero no está operativo.
• El controlador está cargando un proyecto en la memoria no volátil.
Verde fijo El controlador está funcionando normalmente.

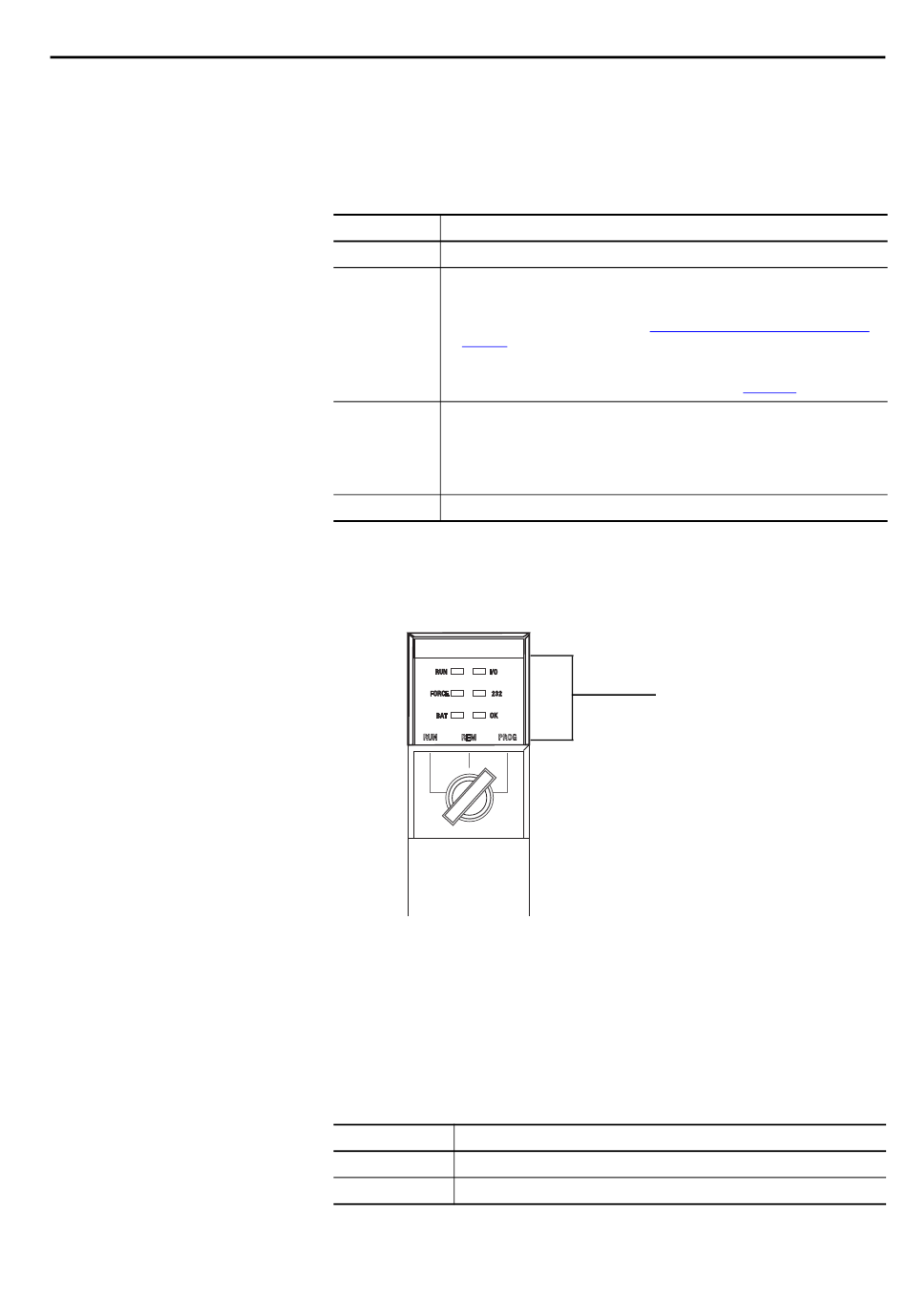

Los controladores 1756-L6x tienen indicadores de estado en la parte frontal del
controlador que muestran el estado del controlador.

Indicador RUN

Para cambiar el modo del controlador indicado por el indicador RUN, use el
interruptor de modo situado en la parte frontal del controlador o el menú
Controller Status en la aplicación Logix Designer.
Tabla 57 – Indicador RUN
Estado Descripción
Apagado El controlador está en el modo programación o prueba.
Verde fijo El controlador está en el modo de marcha.
Publicación de Rockwell Automation 1756-UM001N-ES-P – Noviembre 2012
Actualización del firmware del controlador en la
48.
Indicadores de estado
