ASCON TECNOLOGIC Z31 Manual De Instrucciones

Z31/Z31S
REGULADOR DIGITAL
PARA REFRIGERACIÓN
Manual de Instrucciones
Vr. 2.0 (ESP) - 19/07 - Cod: ISTR-MZ31ESP02
Ascon Tecnologic S.r.l.
Viale Indipendenza 56, 27029 Vigevano (PV) - ITALY
Tel.: +39 0381 69871/FAX: +39 0381 698730
www.ascontecnologic.com
e-mail: info@ascontecnologic.com
PRÓLOGO
m
En el presente manual esta contenida la información
necesaria para una correcta instalación y la instrucción
para utilización y el mantenimiento del producto, se reco-
mienda por tanto de leerlo atentamente y de conservarlo.
Esta edición es propiedad exclusiva de Ascon Tecnologic Srl
quien prohibe cualquier reproducción total ó parcial sin expresa
autorización. Ascon Tecnologic Srl se reserva el derecho de
cualquier modificación sin previo aviso.
Con el fin de evitar que un funcionamiento irregular del equipo
o malfuncionamiento puedan crear situaciones peligrosas o
daños a personas o cosas o animales, se recuerda que la ins-
talación debe cumplir y tener presente los sistemas de seguri-
dad anexos, necesarios para garantizar dicha seguridad.
m
Ascon Tecnologic ni sus representantes legales, no
son responsables, si se le da un uso equivocado o no
conforme con las características del equipo.
Ascon Tecnologic Srl - Z31 - Manual de Instrucciones - PAG.
Índice
1. Descripción instrumento ............................................ 1
1.1 Descripción general ............................................................ 1
1.2 Descripción panel frontal ..................................................... 2
2. Programmación ........................................................... 2
2.1 Programación rápida del punto de ajuste............................ 2
2.2 Programación standard de los parámetros ......................... 2
2.3 Protección de parámetros con password ............................ 2
2.4 Programación de parámetros en modo personalizado
(niveles de programación parámetros) ............................. 3
2.5 Restablecimiento de la configuración de fábrica ................. 3
2.6 Función bloqueo teclas ....................................................... 3
3. Advertencias para el uso ............................................ 4
3.1 Uso adecuado ..................................................................... 4
4. Advertencias de instalación ....................................... 4
4.1 Montaje mecánico ............................................................... 4
4.2 Dimensiones [mm] .............................................................. 4
4.3 Connexado elétrico ............................................................. 5
5. Funcionamiento ........................................................... 5
5.1 Función ON/OFF (Stand-by) ............................................... 5
5.2 Selección de sonda y corrección de medida ....................... 5
5.3 Control de temperatura ....................................................... 6
5.4 Función de protección compresor y retardo al arranque .... 6
5.5 Control de deshielo ............................................................. 6
5.6 Función alarma ................................................................... 7
6. Accesorios ................................................................... 8
6.1 Configurar los parámetros con A01..................................... 8
6.2 Pantalla remota TVR Y ........................................................ 8
6.3 Interfaz serial RS485 con TVRY .......................................... 8
11. Tabla de parametros .................................................... 9
7. Problemas y mantenimiento ..................................... 10
7.1 Señalización ...................................................................... 10
7.2 Limpieza ............................................................................ 10
7.3 Eliminacion ........................................................................ 10
8. Garantía ...................................................................... 10
8.1 Garantía y reparación ....................................................... 10
9. Datos técnicos ........................................................... 10
9.1 Características eléctricas .................................................. 10
9.2 Características mecánicas ................................................ 10
9.3 Características funcionales ............................................... 11
10. Código del instrumento ............................................ 11
1.

DESCRIPCIÓN INSTRUMENTO

1.1 Descripción general

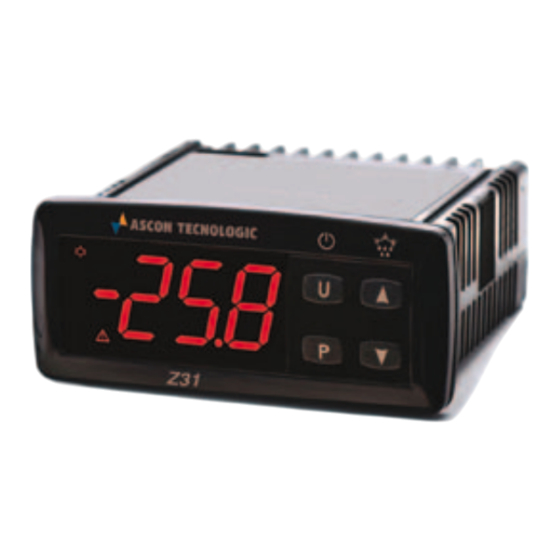

El modelo Z31 es un regulador electrónico digital a micropro-
cesador utilizable típicamente por aplicaciones de refrigera-
ción. Es dotado con control de temperatura con regulación
ON/OFF y control de descarche por parada compresor.
El instrumento prevé 1 salida a relé y 1 entrada por sensor
de temperatura PTC, NTC; además puede ser equipado con
un zumbdor interior por la señal acústica de las alarmas.
El modelo Z31S difiere del modelo estándar para el teclado
táctil capacitivo llamado S-touch.
1
