ASCON TECNOLOGIC TLZ35 Manual De Instrucciones

TLZ35
CONTROLADOR PARA FRIO
BASADO EN
MICROPROCESADOR
MANUAL DE INSTRUCCIONES
Vr. 03 (ESP) - 18/01 - cod.: ISTR-MTLZ35-ESP03
Ascon Tecnologic S.r.l.
Viale Indipendenza 56, 27029 Vigevano (PV) - ITALY
Tel.: +39 0381 69871/FAX: +39 0381 698730
www.ascontecnologic.com
e-mail: info@ascontecnologic.com
PRÓLOGO
En el presente manual esta contenida la información
D D
necesaria para una correcta instalación y la instrucción
para utilización y el mantenimiento del producto, se reco-
mienda por tanto de leerlo atentamente y de conservarlo.
Esta edición es propiedad exclusiva de Ascon Tecnologic
Srl quien prohibe cualquier reproducción total ó parcial sin
expresa autorización.
Ascon Tecnologic Srl se reserva el derecho de cualquier modi-
ficación sin previo aviso.
Con el fin de evitar que un funcionamiento irregular del equipo
o malfuncionamiento puedan crear situaciones peligrosas o
daños a personas o cosas o animales, se recuerda que la ins-
talación debe cumplir y tener presente los sistemas de seguri-
dad anexos, necesarios para garantizar dicha seguridad.
Ascon Tecnologic ni sus representantes legales, no
D D
son responsables, si se le da un uso equivocado o no
conforme con las características del equipo.
Ascon Tecnologic Srl - TLZ35 - Manual de Instrucciones - PAG.
Índice
1. Descripción instrumento ............................................ 1
1.1 Descripción general ............................................................ 1
1.2 Descripcion del panel frontal ............................................... 2
2. PROGRAMACION ........................................................ 2
2.1 Programacion de la preseleccion ........................................ 2
2.2 Programacion de los parametros ........................................ 2
2.3 Proteccion de parametros con contraseña.......................... 2
2.4 Niveles de programacion de parametros ............................ 2
2.5 Funcion on y stand-by ......................................................... 2
3. Informacion de uso ..................................................... 3
3.1 Uso permitido ...................................................................... 3
4. Informacion de instalacion ......................................... 3
4.1 Montaje mecanico ............................................................... 3
4.2 Dimensiones [mm] .............................................................. 3
4.3 Conexion electrica ............................................................... 3
5. FUNCIONES ................................................................. 3
5.1 Medida y visualización ........................................................ 3
5.2 Control de temperatura ....................................................... 4
5.3 Funcion proteccion del compresor
y retardo en la conexion .................................................... 4
5.4 Control de desescarche ...................................................... 4
5.5 Funciones de alarma........................................................... 5
5.6 Entrada digital ..................................................................... 5
5.7 Funcionamiento de la tecla
6. Accesorios ................................................................... 6
6.1 Configuracion parametros con "A01" ................................... 6
7. Tabla parámetros programables ................................ 7
8. Problemas, manutención y garantía .......................... 8
8.1 Avisos .................................................................................. 8
8.2 Limpieza .............................................................................. 8
8.3 Garantía y reparaciones ...................................................... 8
8.4 Eliminacion .......................................................................... 8
9. Datos técnicos ............................................................. 8
9.1 Características eléctricas .................................................... 8
9.2 Características mecanicas .................................................. 8
9.3 Características funcionales ................................................. 9
10. Código de modelo de instrumento ............................ 9
1.

DESCRIPCIÓN INSTRUMENTO

1.1 Descripción general

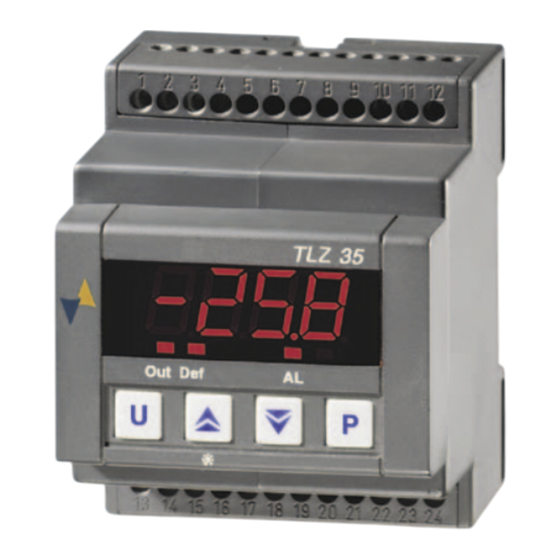

El modelo TLZ35 es un controlador digital controlado por
microprocesador, especialmente diseñado para aplicaciones
de enfriamiento con control ON/OFF y desescarche con
control de parada del compresor.
El equipo tiene 2 salidas de relé, 1 entrada para sonda
PTC o NTC y 1 entrada digital.
El instrumento viene equipado con 4 teclas, 1 display de 4
dígitos y además, puede equiparse con 1 zumbador interno
para la señalización acústica de las alarmas.
Otras caracteristicas importante del equipo son: protección
de los parámetros programados, mediante una contraseña
personalizada, conmutación a estado de ON y OFF (espe-
ra) del equipo mediante la tecla frontal
los parámetros mediante el equipo A01 y la posibilidad de
alimentación en el rango 100... 240 VAC.
.............................................. 5
, configuración de
1
