TLJ29 M
REGULADOR DIGITAL PARA LA
REGULACIÓN Y CONSERVACIÓN DE
LA LECHE
MANUAL DE USUARIO
Vr. 02 (ITA) - 07/13 - cod.: ISTR-MTLJ29MESP02
ASCON TECNOLOGIC S.r.l.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
http:\\www.ascontecnologic.com
e-mail: info@ascontecnologic.com
INTRODUCCIÓN
Este manual
necesaria
equipo
mantenimiento:
atención a estas instrucciones.
Este documento es de exclusiva propiedad de
ASCON TECNOLOGIC la cual prohibe cualquier reproducción
y divulgación, aún en parte, del documento sin la expresa
autorización.
ASCON TECNOLOGIC se reserva el derecho a cualquier
modificación parcial o total de este manual y de las funciones
del equipo, sin aviso previo. En caso de que una avería o un
funcionamiento defectuoso
situaciones peligrosas o dañinas para las personas, cosas o
animales, se recuerda que la instalación tiene que ser
predispuesta con aparatos electromecánicos que garanticen
la seguridad.
ASCON TECNOLOGIC y sus representantes legales no
asumen ninguna responsabilidad por cualquier daño a
personas, animales o cosas, derivado de la violación, error o
uso incorrecto ni en cualquier caso no de acuerdo con las
caracteristicas del equipo.
ASCON TECNOLOGIC - TLJ29M - MANUAL DE USUARIO - Vr. 02 - 07/13 - ISTR-MTLJ29MESP02 - PAG. 1
contiene la
para instalar correctamente
y tambien para su
recomendamos
del aparato pueda
INDICE
1 DESCRIPCIÓN DEL INSTRUMENTO
1.1 DESCRIPCIÓN GENERAL
1.2 DESCRIPCIÓN DEL PANEL FRONTAL
2 PROGRAMACIÓN
2.1 PROGRAMACIÓN DEL SET POINT
2.2 PROGRAMACIÓN DE LOS PARÁMETROS
2.3 PROTECCIÓN DE LOS PARÁMETROS MEDIANTE
PASSWORD
2.4 NIVELES DE PROGRAMACIÓN DE PARÁMETROS
2.5 SELECCIÓN DEL SET POINT ACTIVO
2.6 FUNCIÓN ON / STAND-BY
3 ADVERTENCIAS PARA LA INSTALACIÓN Y USO
3.1 USO
3.2 MONTAJE MECÁNICO
3.3 CONEXIONADO ELÉCTRICO
3.4 ESQUEMA ELÉCTRICO DE CONEXIONADO
4 FUNCIONAMIENTO
4.1 MEDIDA Y VISUALIZACIÓN
4.2 CONFIGURACIÓN DE LAS SALIDAS
4.3 REGULACIÓN DE TEMPERATURA
4.4 FUNCIÓN DE CICLO CONTINUO
4.5 FUNCIÓN
RETARDO EN EL ARRANQUE
4.6 CONTROL DEL AGITADOR
4.7 CICLOS MANUALES DEL AGITADOR
4.8 FUNCIONES DE ALARMA
4.8.1 ALARMAS DE TEMPERATURA
4.8.2 ALARMA EXTERNA
4.8.3 MEMORIA DE ALARMA
4.9 ENTRADA DIGITAL
4.10 SALIDA AUXILIAR
4.11 FUNCIONAMIENTO DE LAS TECLAS F Y DOWN/AUX
4.12 CONFIGURACIÓN DE PARÁMETROS MEDIANTE A01
5 TABLA DE PARÁMETROS PROGRAMABLES
6 PROBLEMAS, MANTENIMIENTO Y GARANTÍA
6.1 SEÑALES
6.2 LIMPIEZA
6.3 GARANTÍA Y REPARACIONES
7 DATOS TÉCNICOS
7.1 CARACTERÍSTICAS ELÉCTRICAS
7.2 CARACTERÍSTICAS MECÁNICAS
7.3 DIMENSIONES MECÁNICAS
7.4 CARACTERÍSTICAS FUNCIONALES
7.5 CODIFICACIÓN DEL INSTRUMENTO
1 - DESCRIPCIÓN DEL INSTRUMENTO
información
1.1 - DESCRIPCIÓN GENERAL
el

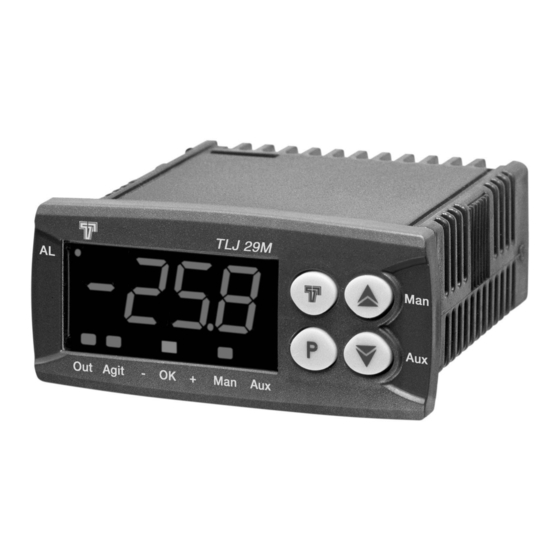

El modelo TLJ29 M es un regulador digital utilizado para regular y
uso y
conservar la leche, dotado de control de temperatura con
prestar
regulación tipo ON/OFF y control del agitador.
El instrumento tiene 3 salidas relé, una entrada para sondas de
temperatura PTC o NTC y una entrada digital.
Las 3 salidas se utilizan para controlar el compresor o el
dispositivo que controla la temperatura (OUT), el descarche (DEF),
el agitador (AGIT), un sistema auxiliar (AUX) y alarma (AL).
El instrumento dispone de un buzzer interno para las señales de
alarma.
Otras características
crear
protección de los parámetros de programación con password
personal, marcha y paro (stand-by) del instrumento mediante una
tecla frontal o la entrada digital, la configuración de parámetros
mediante A01, memorización de dos set de regulación de
temperatura conmutables y alimentación dentro del campo 100 ...
240 VAC.
PROTECCIÓN DE COMPRESOR
importantes del instrumento
Y
son: la
