Montaje Del Motor Reductor Estándar (Gm = 0/1) - Bosch rexroth HQ 5 Instrucciones De Montaje

Tenga en cuenta
lo siguiente:
Si la unidad de elevación
y transporte transversal
HQ 5 ya está montada
en una unidad de tramo
ST 5/..., en función de la
anchura de sistema y de
la situación de montaje,
para mejorar el acceso
podría ser necesario
desmontar los rodillos
(véase la página 59)
o desmontar la unidad
de elevación y transporte
transversal HQ 5 de la
unidad de tramo ST 5/...
Herramientas necesarias
• Llave para tornillos
hexagonales SW8.
1. Retire el capuchón
protector del eje del
nuevo motor.
2. Engrase el eje de motor.
3. Monte el nuevo motor.
Tenga en cuenta
lo siguiente:
• Las superfi cies planas del
motor y el engranaje no
deben estar dañados.
• No monte el motor torcido
o ladeado, asegúrese
de que exista sufi ciente
espacio libre para el
montaje del motor.
• Coloque el motor en
la posición correcta
(caja de bornes)
e introduzca el motor
en el engranaje.
• Si el motor no se
encuentra en la posición
correcta: NO gire el
motor. Separe el motor
del engranaje y vuelva
a introducirlo.
7.6 Montaje del motor reductor estándar (GM = 0/1)
3

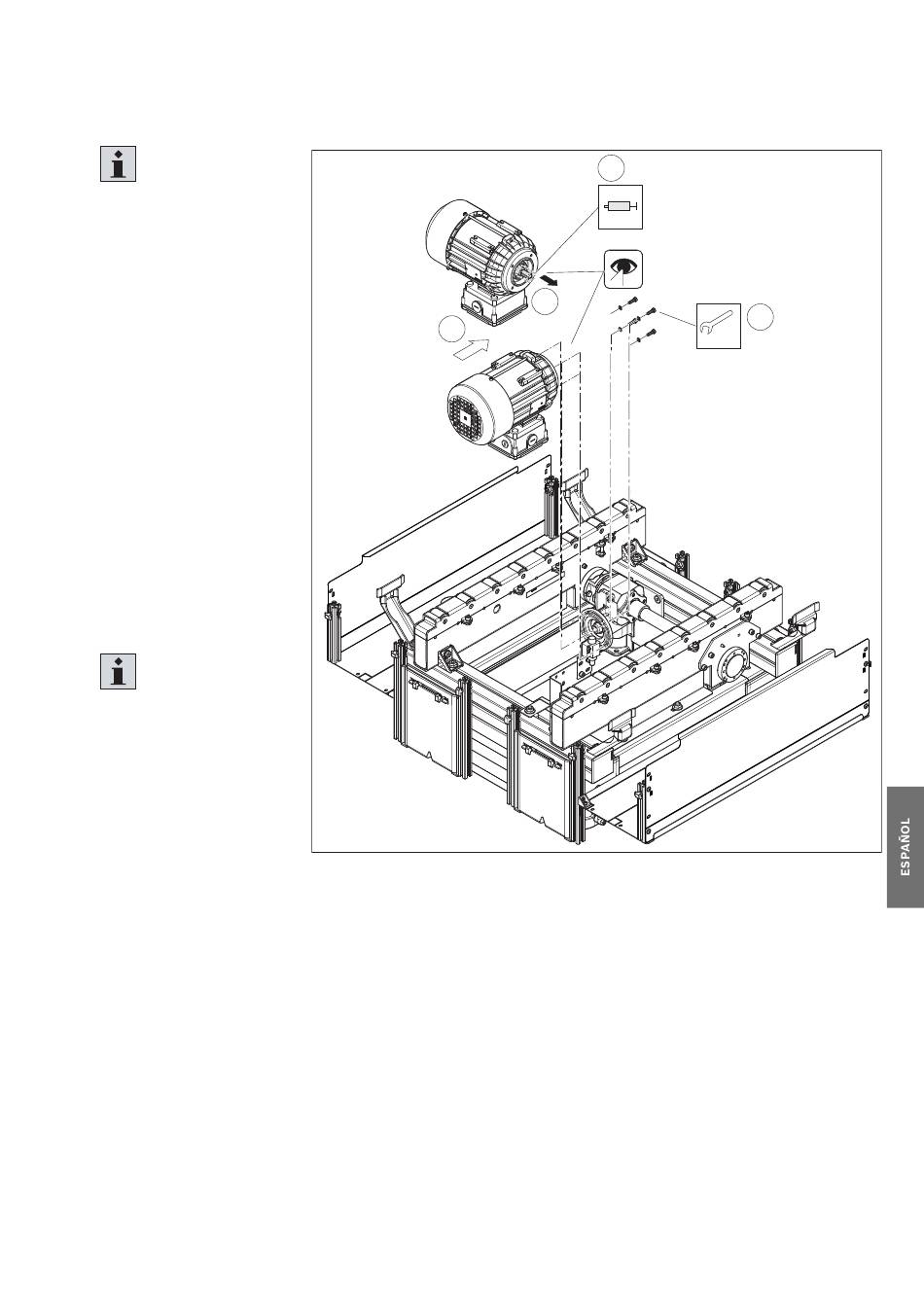

Fig. 6: Montaje del motor reductor (GM = 0/1)
3 842 564 508/2021-06, MIT: HQ 5, HQ 5/H, HQ 5/XH, Bosch Rexroth AG
2
gleitmo 585 K
4x
1
SW8
M =20 Nm
D
Montaje 19/68
