MANUAL INSTALADOR
Estufa de pellets
ES
new
Original Instructions | ©2022 CADEL srl | All rights reserved - Tutti i diritti riservati

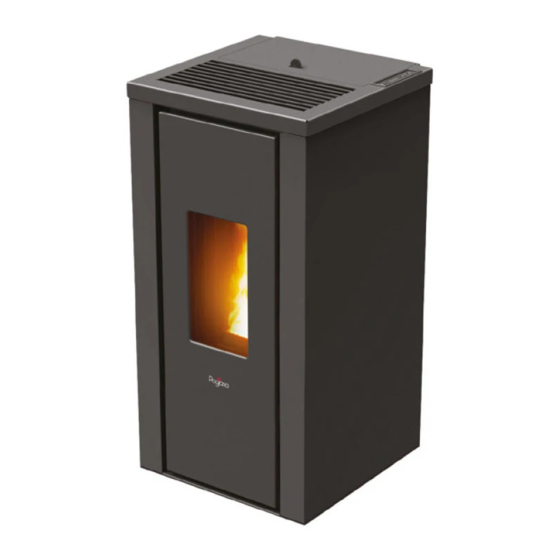

VERA 7 - VERA 7.0 - INDIGO EVO - INDIGO EVO 7
VERA 7.0 UP - CRISTAL 7.0 UP

Publicidad

loading

Resumen de contenidos para Cadel VERA 7

  • Página 1 MANUAL INSTALADOR Estufa de pellets Original Instructions | ©2022 CADEL srl | All rights reserved - Tutti i diritti riservati VERA 7 - VERA 7.0 - INDIGO EVO - INDIGO EVO 7 VERA 7.0 UP - CRISTAL 7.0 UP...
  • Página 2: Tabla De Contenido

    7 MANTENIMIENTO EXTRAORDINARIO....18 SUMARIO 7.1 PREMISA ...............18 1 SÍMBOLOS DEL MANUAL .......3 7.2 LIMPIEZA DEL CONDUCTO DE HUMOS ....18 2 EMBALAJE Y MOVILIZACIÓN ......3 7.3 LIMPIEZA DE LOS CANALES DE HUMOS ....19 2.1 EMBALAJE ...............3 7.4 LIMPIEZA VENTILADOR AMBIENTE .......20 2.2 EXTRACCIÓN DE LA ESTUFA DEL PALÉ...
  • Página 3: Símbolos Del Manual

    SÍMBOLOS DEL MANUAL USUARIO TÉCNICO AUTORIZADO (que se refiere EXCLUSIVAMENTE al Fabricante de la estufa o al Técnico Autoriza- do del Servicio de asistencia técnica aprobado por el Fabricante de la estufa) DESHOLLINADOR ESPECIALIZADO ATENCIÓN: LEER ATENTAMENTE LA NOTA ATENCIÓN: POSIBILIDAD DE PELIGRO O DE DAÑO IRREVERSIBLE •...
  • Página 4: Manipulación De La Estufa

    MANIPULACIÓN DE LA ESTUFA Tanto en caso de estufa con embalaje como en caso de estufa sacada de su embalaje, es necesario seguir las siguientes instruc- ciones para la manipulación y el transporte de la estufa desde el mismo lugar donde ha sido comprada hasta donde tiene que ser instalada y por cualquier otro desplazamiento.
  • Página 5: Conductos De Humos

    CONDUCTOS DE HUMOS (EMPALME DE SALIDA DE HUMOS) El canal de humos es la tubería que conecta el aparato al conducto de evacuación de humos. Este empalme de salida de humos, en particular, debe cumplir con las siguientes disposiciones: El conducto de conexión es la parte de la tubería que nos une el aparato a pellet con la chimenea. En ningún caso este tramo de tubería sustituye a la chimenea ni debe ser utilizado como tal.
  • Página 6: Conducto De Evacuación De Humos

    CONDUCTO DE EVACUACIÓN DE HUMOS (CHIMENEA O CONDUCTO ENTUBADO) La chimenea es la parte de tubería vertical y a cubierta que genera una depresión de al menos 10 Pa sobre el tubo de conexión. Además es elemento fundamental para el correcto funcionamiento de un aparato a pellet, una correcta instalación de este ele- mento evita mas del 50% de las potenciales averías que se puedan presentar.
  • Página 7 Fig. 5 - Conducto de chimenea LEGENDA Conducto de chimenea con tubos inox aislados Conducto de chimenea en chimenea existente Tapón de inspección Puerta de inspección • La chimenea debe estar equipada con CE según la norma EN 1443. Adjuntamos un ejemplo de placa: Fig.
  • Página 8: Sombrerete De La Chimenea

    SOMBRERETE DE LA CHIMENEA Fig. 8 - Extremos de chimenea antiviento El sombrero o extremo de chimenea tiene una función importante para un buen funcionamiento del aparato calefactor, para una correcta elección del sombrero este debe cumplir los siguientes requisitos: AF.
  • Página 9: Toma De Aire Comburente En Caso De

    Por debajo de 15 kW: Diámetro del conducto Longitud máxima (conducto liso) Longitud máxima (conducto corrugado) de aire 50 mm 60 mm 80 mm 100 mm 12 m Por encima de 15 kW: Diámetro del conducto de aire Longitud máxima (conducto liso) Longitud máxima (conducto corrugado) 50 mm 60 mm...
  • Página 10: Ejemplos De Instalación

    EJEMPLOS DE INSTALACIÓN (DIÁMETROS Y LONGITUDES QUE SE DEBEN CALCULAR) Fig. 12 - Sistema de evacuación de humos 1. Instalación de un conducto de evacuación de humos con orificio para el paso del tubo aumentado con: un mínimo de 100 mm alrededor del tubo, si está en contacto con partes no inflamables como cemento, ladrillos, etc., o bien, un mínimo de 300 mm alrededor del tubo (o según se indica en los datos de la placa), si está...
  • Página 11: Montaje

    LEYENDA Fig. 12 Aislante Eventual aumento de diámetro Tapón de inspección Compuerta de inspección Toma de aire Empalme en t con tapón de inspección Distancia del material combustible (placa del canal de humos) Máximo 4 m Mínimo 3° inclinación Distancia de material combustible (placa del aparato) Zona de reflujo Canalización de aire Las indicaciones incluidas en este capítulo se refieren explícitamente a la normativa italiana de instalación...
  • Página 12: Distancias Mínimas

    Por instalación estanca se entiende que el producto está certificado como estanco y que su instalación (canalización de aire comburente y conexión a la chimenea) se realiza con sistema hermético respetando el ambiente de instalación. Una instalación estanca no consume el oxígeno de la habitación, ya que recoge todo el aire del ambiente exterior (si está debida- mente canalizado) y permite instalar el producto en el interior de todas las casas que requieren un elevado grado de aislamiento, como las “casas pasivas”...
  • Página 13: Sitio Ocupado

    18896 (DE) - NBN B 61-002 (BE) - Real Decreto 1027/2007 (ES) Paesi Bassi (NL) Bouwbesluit - Danmark (DK) BEK n° 541 del 27/04/2020. SITIO OCUPADO Fig. 14 - Dimensiones generales: VERA 7 - VERA 7.0 LEYENDA Fig. 14 90,7 cm...
  • Página 14 31,4 cm 12,9 cm 20,2 cm Salida de humos d.8 cm Toma de aire comburente d.6 cm Fig. 16 - Dimensiones generales: VERA 7.0 UP LEGENDA Fig. 16 Salida de humos d.8 cm Toma de aire comburente d.6 cm VERA7 - INDIGO EVO 7 - VERA7 UP - CRISTAL 7UP...
  • Página 15: Desmontaje/Montaje De La Puerta Hogar

    Fig. 17 - Dimensiones generales: CRISTAL3 7.0 UP LEGENDA Fig. 17 Salida de humos d.8 cm Toma de aire comburente d.6 cm DESMONTAJE/MONTAJE DE LA PUERTA HOGAR Para algunas operaciones (por ejemplo: montaje de las paredes laterales y limpieza) hay que desmontar la puerta hogar. Para desmontar la puerta, proceda de la manera siguiente: •...
  • Página 16: Conexión Eléctrica

    Fig. 21 - Retire los tornillos Fig. 22 - Gire las paredes laterales Fig. 23 - Retire las paredes laterales CONEXIÓN ELÉCTRICA Importante: el aparato tiene que ser instalado por un técnico especializado! • La conexión eléctrica se realiza por medio de un cable con enchufe en una toma de corriente adaptada a la carga y la tensión específica de cada modelo tal y como se especifica en la tabla de datos técnicos (véase ).
  • Página 17: Conexión A Termostato Externo

    Conecte los cables provenientes del termostato externo del borne “Term opt “ en la tarjeta que se encuentra en la estufa. Habilite el termostato externo (configuración de fábrica OFF), de la manera siguiente: • Pulse la tecla menú durante unos segundos (1). •...
  • Página 18: Depresión

    Fig. 28 - Extracción del tapón Fig. 29 - Conexión del presostato digital DATO Depresión - tempe- ratura de la estufa 25/26 Pa - 190°C 29/30 Pa - 200°C 34/35 Pa - 220°C 40/41 Pa - 240°C 47/48 Pa - 250° 7 kW NOTA: para una buena combustión los valores de depresión debe encontrarse entre +-5 Pa y los valores de temperatura entre + - 10°C.
  • Página 19: Limpieza De Los Canales De Humos

    Fig. 30 - Limpieza canal de humos • Quitar el tapón de inspección del acuerdo a T (véase Fig. 30). • Asprar la ceniza que se ha acumulado en el interior. • Después de la limpieza repetir la operación inversa para comprobar la integridad y la eficiencia de la junta: si es necesario, hay que sustituirlo por parte de un técnico autorizado.
  • Página 20: Limpieza Ventilador Ambiente

    LIMPIEZA VENTILADOR AMBIENTE Limpiar cada año el ventilador ambiente de cenizas o polvos que provocan un desequilibrio de las palas y un ruído mayor. Fig. 35 - Limpieza ventilador ambiente • Retire las paredes laterales (consulte los capítulos específicos). • Aspire la ceniza y el polvo que se ha acumulado en el interior (véase Fig. 35). LIMPIEZA ANUAL DE LOS CONDUCTOS DE HUMOS Limpiar cada año el hollín por medio de escobillas.
  • Página 21 PROBLEMA CAUSA SOLUCIÓN INTERVENCIÓN La estufa está sin ali- Controlar que el enchufe sea insertado en la red. mentación eléctrica Los fusibles de proteción en la toma Sustituir los fusibles de proteción en la toma de corriente (3,15A- de corriente se han 250V).
  • Página 22 PROBLEMA CAUSA SOLUCIÓN INTERVENCIÓN Controlar lo que sigue: posibles obstrucciones contra la entrada del aire comburente por la parte posterior o por abajo de la estufa; Aire de combustión orificios obstruidos de la parrilla del brasero y/o del brasero con no suficiente demasiado cenizas.
  • Página 23: Datos Técnicos

    DATOS TÉCNICOS INFORMACIÓN PARA LAS REPARACIONES Damos algunas indicaciones para el Técnico Especializado que hay que considerar por el acceso a las partes mecánicas de la estufa. • Para la sustitución de los fusibles en la toma de corriente que se encuentra en la parte posterior de la estufa, abrir la ventanilla con la ayuda de un destornillador (véase Fig.
  • Página 24: Características

    CARACTERÍSTICAS DESCRIPCIÓN VERA 7 INDIGO EVO ANCHURA 45 cm 45 cm PROFUNDIDAD 45,5 cm 45,5 cm ALTURA 89,5 cm 89,5 cm PESO 59 kg 59 kg POTENCIA TÉRMICA INTRODUCIDA (Mín/Máx) 2,8 - 7,7 kW 2,8 - 7,7 kW POTENCIA TÉRMICA NOMINAL (Mín/Máx)
  • Página 25 DESCRIPCIÓN VERA 7.0 INDIGO EVO7 ANCHURA 45 cm 45 cm PROFUNDIDAD 45,5 cm 45,5 cm ALTURA 89,5 cm 89,5 cm PESO 59 kg 59 kg POTENCIA TÉRMICA INTRODUCIDA (Mín/Máx) 2,8 - 7,7 kW 2,8 - 7,7 kW POTENCIA TÉRMICA NOMINAL (Mín/Máx)
  • Página 26 DESCRIPCIÓN VERA 7.0 UP CRISTAL 7.0 UP ANCHURA 45,2 cm 45,2 cm PROFUNDIDAD 45,7 cm 45,7 cm ALTURA 91,2 cm 91,2 cm PESO 59 kg 59 kg POTENCIA TÉRMICA INTRODUCIDA (Mín/Máx) 2,8 - 7,7 kW 2,8 - 7,7 kW POTENCIA TÉRMICA NOMINAL (Mín/Máx)
  • Página 27 Rev. 00- 2022 CADEL srl www.cadelsrl.com 31025 S. Lucia di Piave - TV www.free-point.it Via Foresto sud, 7 - Italy www.pegasoheating.com Tel. +39.0438.738669 Fax +39.0438.73343...
