Juhtseadise Kinnitamine Seinapaigaldisele; Ilma Vahehoidikuta Paigaldamine - Porsche Mobile Charger Connect Manual De Instrucciones

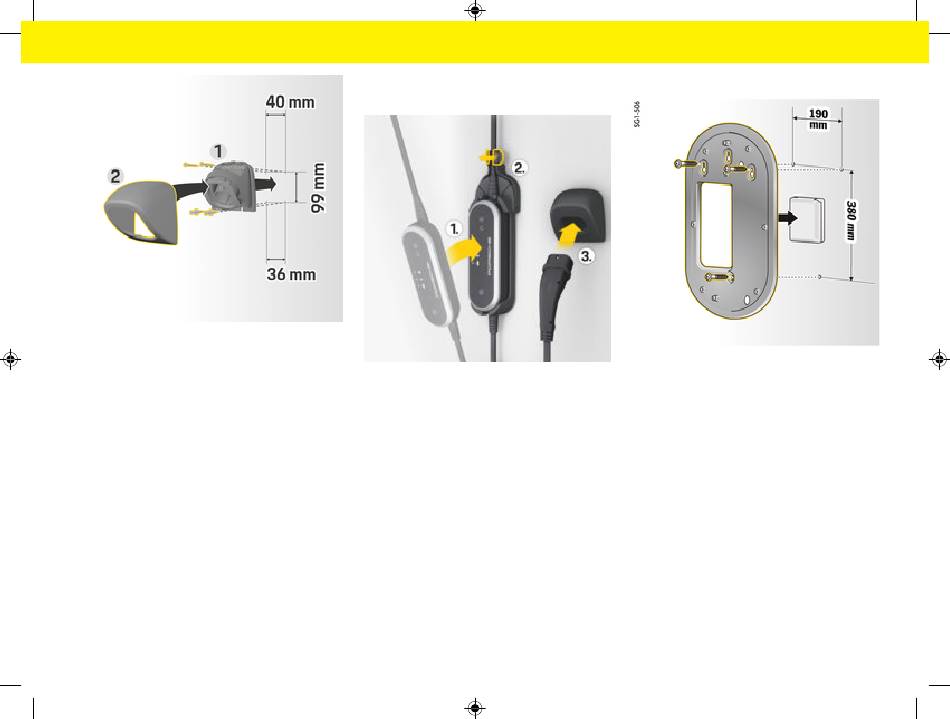

Joonis . 426: mõõtmed puurimiseks
1. Eemaldage pistiku kinnitus 1 (Joonis 426) kaa-
nest 2 (Joonis 426).
2. Märkige seinale aukude asukohad.
3. Puurige paigaldusavad ja pange sisse tüüblid.
4. Kruvige pistikuhoidik 1 (Joonis 426) seinale.
5. Paigutage kate 2 (Joonis 426) pistikuhoidikule 1
(Joonis 426) altpoolt ja suruge ülespoole.
Juhtseadise kinnitamine seinapaigaldi-
sele
Joonis . 427: juhtseadise kinnitamine
1. Juhtige sõidukikaabel läbi seinapaigaldise alu-
mise ava, asetage juhtseadise allosa lukustusnu-
kile ja kinnitage see tahapoole lükates.
2. Juhtige toitekaabel läbi seinapaigaldise ülemise
ava ja lukustage lukustusrõngas, lükates seda
vasakule.
3. Pange laadimispistik pistikuhoidikusse.

Ilma vahehoidikuta paigaldamine

Joonis . 428: Mõõdud puurimiseks
1. Märkige seinale aukude asukohad.
2. Puurige paigaldusavad ja pange sisse tüüblid.
3. Kinnitage paigaldusplaat kruvidega seinale.
Paigaldamine
847
