Desconexión del varistor tierra-fase o conexión del filtro EMC
Antes de continuar, consulte
el sistema de conexión a tierra (página
• Desconecte el varistor retirando el tornillo del metálico VAR.
• Para conectar el filtro EMC, retire el tornillo EMC plástico y sustitúyalo por el tornillo
de metal incluido en la entrega del bastidor.

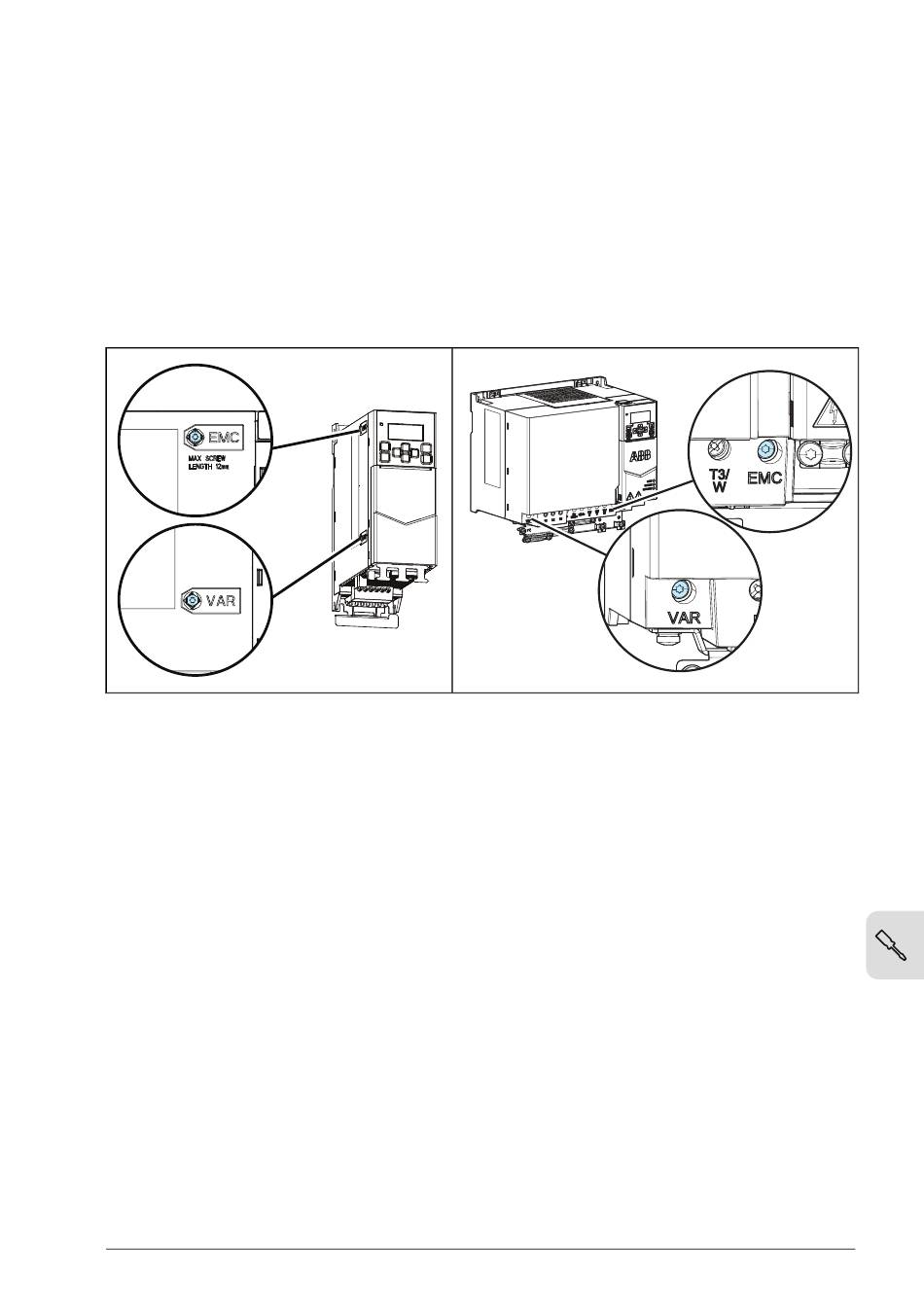

Ubicación del tornillo EMC/VAR
￭

Directrices para instalar el convertidor en una red TT

El convertidor se puede conectar a una red TT bajo estas condiciones:
1. Hay un interruptor diferencial en el sistema de alimentación
2. El filtro EMC interno está desconectado. De no ser así, su corriente de fuga hará
que se dispare el interruptor diferencial.
Nota:
• ABB no garantiza el rendimiento de EMC, puesto que está desconectado el filtro
EMC interno.
• ABB no garantiza el funcionamiento del detector de fugas a tierra integrado en el
convertidor.
• En grandes sistemas, el dispositivo de corriente residual (diferencial) puede
dispararse sin un motivo real.
Instalación eléctrica – Norteamérica 109
Compatibilidad del filtro EMC y el varistor tierra-fase con
107).
