120 Instalación eléctrica – Norteamérica

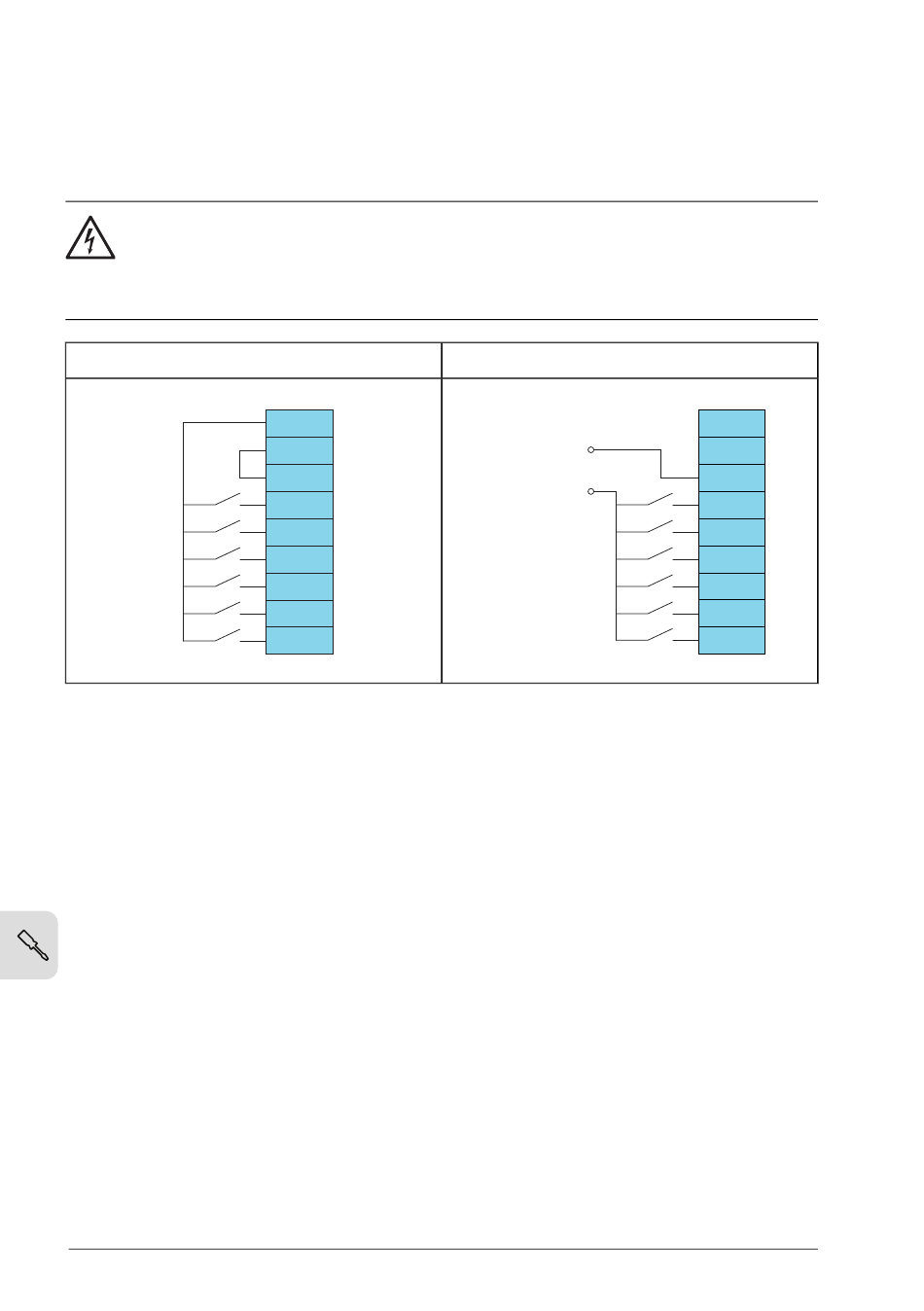

Configuración PNP para entradas digitales
Las figuras siguientes muestran las conexiones de la alimentación interna y externa de
+24 V para la configuración PNP (fuente).
ADVERTENCIA:
Si conecta DIO1 o DIO2 como se muestra en las figuras siguientes, asegúrese
de que están configuradas como entradas. Si están configuradas como salidas
esto podría causar daños en el equipo.
Fuente de alimentación interna, +24 V
+24 V
DGND
DCOM
DI1
DI2
DI3
DI4
DIO1
DIO2
Fuente de alimentación externa, +24 V
0 V DC
+24 V DC
+24 V
DGND
DCOM
DI1
DI2
DI3
DI4
DIO1
DIO2
