148 Datos técnicos

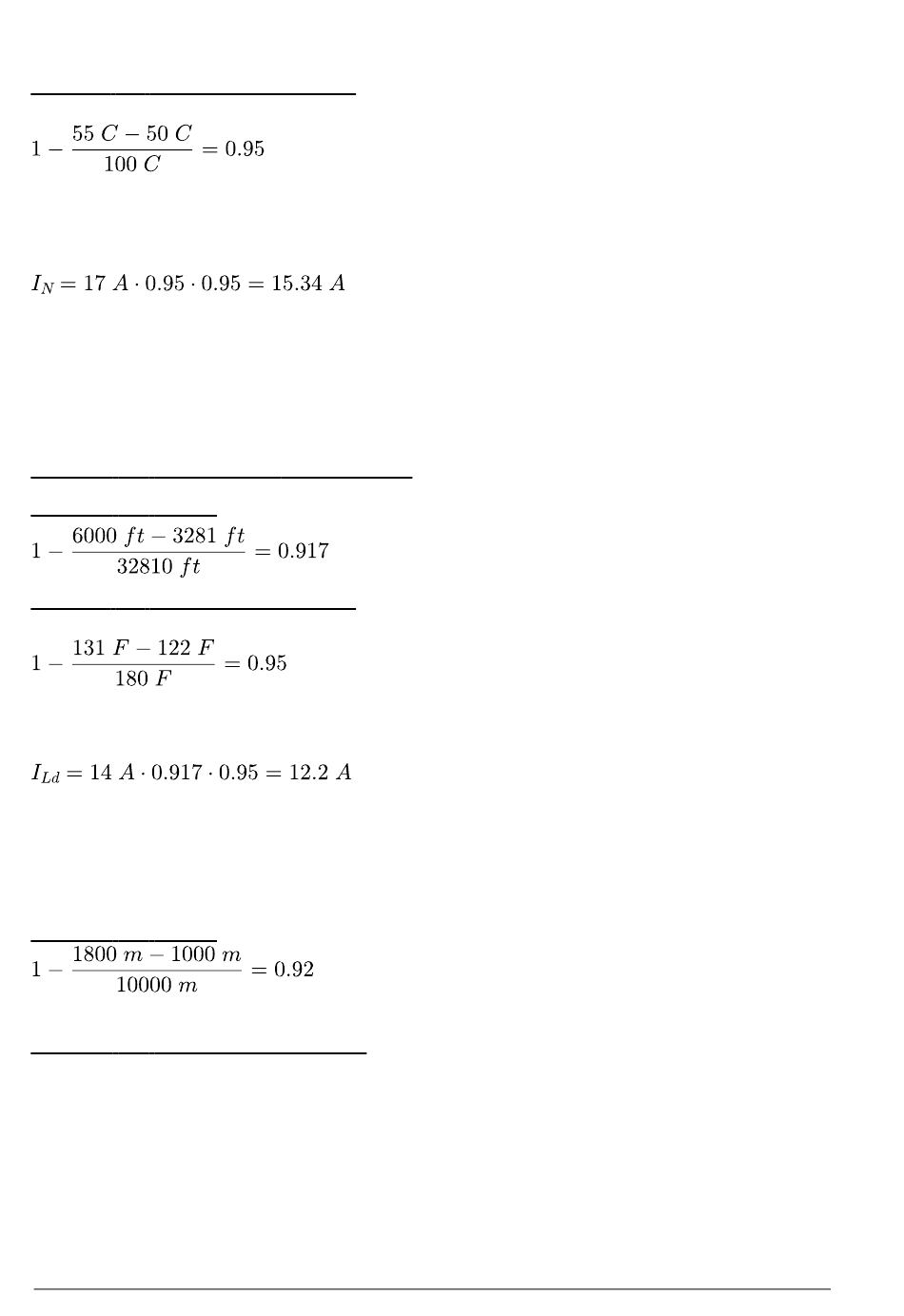

Derrateo por temperatura ambiente: el factor de derrateo para una temperatura ambiente
de 55 °C es
Multiplique la intensidad nominal de salida del convertidor por todos los factores de
derrateo aplicables. En este ejemplo, la intensidad de salida derrateada del convertidor
es
Ejemplo 1, UL (NEC): cómo calcular la intensidad derrateada
El tipo de convertidor es ACS380-04xx-17A0-4, que tiene una intensidad de salida para
uso ligero (I ) de 14 A a 480 V. Calcule la intensidad de salida de convertidor derrateada
Ld
con una frecuencia de conmutación de 4 kHz, a 1829 m (6000 ft) de altitud y 55 °C
(131 °F) de temperatura ambiental.
Derrateo por frecuencia de conmutación: no se requiere derrateo a 4 kHz.
Derrateo por altitud: el factor de derrateo para 1829 m (6000 ft) es
Derrateo por temperatura ambiente: el factor de derrateo para una temperatura ambiente
de 55 °C (131 °F) es
Multiplique la intensidad de salida del convertidor por todos los factores de derrateo
aplicables. En este ejemplo, la intensidad de salida derrateada del convertidor es
Ejemplo 2, IEC: cómo calcular el convertidor requerido
La aplicación requiere una intensidad nominal de motor de 6,0 A con una frecuencia
de conmutación de 8 kHz. La tensión de suministro es 400 V, el convertidor está situado
a 1800 m de altitud y la temperatura ambiental es 35 °C.
Derrateo por altitud: el factor de derrateo para 1800 m es
.
Derrateo por temperatura ambiente: no se requiere derrateo para una temperatura
ambiente de 35 °C.
Para determinar si la intensidad de salida derrateada de un convertidor es suficiente
para la aplicación, multiplique la intensidad nominal de salida (I ) por todos los factores
N
de derrateo aplicables. Por ejemplo, el tipo de convertidor ACS380-04xx-12A6-4 tiene
una intensidad nominal de salida de 12,6 A a 400 V. El factor de derrateo por frecuencia
de conmutación para este tipo de convertidor es 0,68 a 8 kHz. Calcule la intensidad
derrateada de salida de convertidor:
