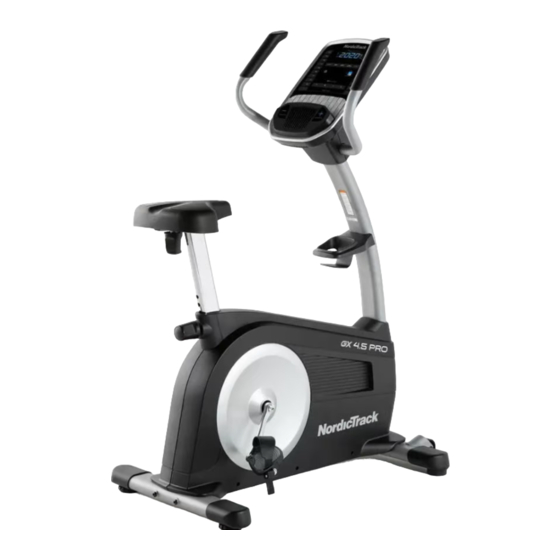

N.º de Modelo NTEVEX77020.3
N.º de Serie
Anote el número de serie en el
espacio que aparece arriba, para
su referencia.
ASISTENCIA A
MIEMBROS
Para solicitar servicio de asistencia,
le pedimos que primero registre
su producto en la página web
iFITsupport.eu.
Teléfono: 91 754 70 97
Horario: Lunes a viernes de 9 a 19
horas, sábados de 9 a 13 horas
CET
PRECAUCIÓN
Lea todas las precauciones e ins-
trucciones de este manual antes
de utilizar el presente aparato.
Conserve este manual para refe-
rencia futura.
MANUAL DEL USUARIO
Calco-
manía de
número de
serie
iconeurope.com
Publicidad
Manuales relacionados para NordicTrack GX 4.5 PRO
Resumen de contenidos para NordicTrack GX 4.5 PRO
- Página 1 N.º de Modelo NTEVEX77020.3 N.º de Serie MANUAL DEL USUARIO Anote el número de serie en el espacio que aparece arriba, para su referencia. Calco- manía de número de serie ASISTENCIA A MIEMBROS Para solicitar servicio de asistencia, le pedimos que primero registre su producto en la página web iFITsupport.eu.
- Página 2 NORDICTRACK e IFIT son marcas registradas de iFIT Inc. App Store es una marca de Apple, Inc., registrada en los EE. UU. y otros países. Android y Google Play son marcas de Google LLC. La marca y los logotipos de Bluetooth son marcas registradas de Bluetooth SIG, Inc.
- Página 3 PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio- nes importantes e instrucciones de este manual y todas las advertencias presentes en su bicicleta de ejercicios antes de utilizar su bicicleta de ejercicios. iFIT no asume ninguna responsabilidad por lesiones personales ni daños a la propiedad que ocurran por el uso de este producto o a través del mismo.
- Página 4 La bicicleta tactarnos. El número de modelo y la ubicación de la de ejercicios GX 4.5 PRO ofrece una variedad impre- calcomanía con el número de serie se muestran en la sionante de funciones diseñadas para hacer sus portada de este manual.
- Página 5 DIAGRAMA DE IDENTIFICACIÓN DE PIEZAS Utilice los dibujos que aparecen a continuación para identificar las piezas pequeñas necesarias para el montaje. El número que aparece entre paréntesis a continuación de cada dibujo es el número de clave de la pieza en la LISTA DE LAS PIEZAS que hallará...
- Página 6 MONTAJE • El montaje requiere dos personas. • Además de la(s) herramienta(s) incluida(s), para el montaje se necesitan las siguientes • Coloque todas las piezas en un área despejada y herramientas: retire los materiales de empaque. No se deshaga un destornillador estrella de los materiales de empaque hasta haber termi- nado todos los pasos de montaje.
- Página 7 3. Conecte el Estabilizador Trasero (3) a la Armadura (1) con dos Tornillos M10 x 110mm (53). 4. Oriente el Montante Vertical (4) y la Cubierta del Protector (7) como se muestra. Deslice la Cubierta del Protector hacia arriba por el Montante Vertical.
- Página 8 5. Clave: Evite pellizcar los cables. Deslice el Montante Vertical (4) por la Armadura (1). Conecte el Montante Vertical (4) con cuatro Tornillos M10 x 15mm (65) y cuatro Arandelas M10 (31); apriete parcialmente todos los Tornillos y, luego, apriételos completamente. Evite pellizcar No encaje a presión aún la Cubierta del los cables...
- Página 9 7. Oriente el Protector de la Perilla (9) como se muestra y presiónelo contra la Cubierta del Protector (7). Luego, apriete la Perilla del Poste del Asiento (27) a la Armadura (1). A continuación, afloje y tire de la Perilla del Poste del Asiento (27), deslice el Poste del Asiento (6) hacia arriba o hacia abajo hasta la posición deseada y, luego, libere la Perilla del...
- Página 10 9. Retire la Perilla del Asiento (26) del Soporte del Asiento (30) del interior del Porta Asiento (24). A continuación, coloque el Porta Asiento (24) sobre el Poste del Asiento (6). Luego, inserte la Perilla del Asiento (26) hacia arriba en el Poste del Asiento y apriete la Perilla del Asiento en el Soporte del Asiento (30), dentro del Porta Asiento.
- Página 11 12. Conecte la Baranda Derecha (5) al Montante Vertical (4) con tres Tornillos M8 x 16mm (63); apriete parcialmente todos los Tornillos y, luego, apriételos completamente. Repita este paso con la Baranda Izquierda (14). 13. Nota: Para una mayor claridad, en este paso no se muestra la consola.
- Página 12 15. Conecte la Bandeja de Accesorios (8) al Montante Vertical (4) con dos Tornillos de Cabeza Segmentada M4 x 18mm (34). 16. Identifique el Pedal Derecho (21). Con la mano, gire el Pedal Derecho aproximadamente hasta la mitad de la rosca para sujetarlo al Brazo Derecho de la Manivela (19).
- Página 13 17. Enchufe el Adaptador de Corriente (61) en el Receptáculo de Corriente (29) de la parte delan- tera de la bicicleta de ejercicios. Nota: Para conectar el Adaptador de Corriente (61) a una toma, vea CÓMO ENCHUFAR EL ADAPTADOR DE CORRIENTE en la página 14. 18.
- Página 14 CÓMO USAR LA BICICLETA DE EJERCICIOS CÓMO ENCHUFAR EL ADAPTADOR DE CÓMO AJUSTAR LA POSICIÓN LATERAL DEL CORRIENTE ASIENTO IMPORTANTE: Si la bicicleta de ejercicios ha sido Para ajustar la expuesta a bajas temperaturas, deje que alcance la posición lateral del temperatura ambiente antes de enchufar el adapta- asiento, primero dor de corriente (A).
- Página 15 CÓMO NIVELAR LA BICICLETA DE EJERCICIOS PORTA TABLETA OPCIONAL Si la bicicleta de El porta tableta (G) ejercicios se mece un opcional sostendrá su poco durante el uso, tableta con seguridad gire una o ambas y le permite utili- patas de nivelación zarla mientras hace (F) situadas bajo el ejercicios.
- Página 16 CÓMO USAR LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA botón. Mientras hace ejercicios, la consola proveerá información continua de los ejercicios. La consola incorpora tecnología inalámbrica para poder conectar la consola a iFIT . Con la aplicación Usted puede incluso medir su ritmo cardíaco si usa un ®...
- Página 17 CÓMO ENCENDER LA CONSOLA CÓMO USAR LA FUNCIÓN MANUAL Es necesario usar el adaptador de corriente incluido 1. Comience a pedalear o pulse cualquier botón de la consola para encender la consola. para que la bicicleta de ejercicios funcione. Vea CÓMO ENCHUFAR EL ADAPTADOR DE CORRIENTE en la página 14.
- Página 18 MI o KM (distancia): La distancia pedaleada, en También puede personalizar la función de secuen- millas o kilómetros. Para cambiar la unidad de cia para mostrar únicamente la información del medida, pulse el botón St/Met (estándar/métrica). entrenamiento deseado en un ciclo que se repite. MPH o KPH (velocidad): Su velocidad de peda- Para personalizar la función de secuencia, leo en millas por hora o kilómetros por hora.
- Página 19 CÓMO USAR UN ENTRENAMIENTO IFIT 4. Seleccione un entrenamiento iFIT. La consola ofrece acceso a una amplia y variada En la aplicación iFIT, toque los botones de la parte biblioteca de entrenamientos iFIT si descarga la aplica- inferior de la pantalla para seleccionar la pantalla ción iFIT en su dispositivo inteligente y lo conecta a la de inicio (botón Home) o la biblioteca de entrena- consola.
- Página 20 6. Ponga en pausa o finalice el entrenamiento. CÓMO USAR UN MONITOR OPCIONAL DE RITMO CARDÍACO Para poner en pausa el entrenamiento, simple- mente toque la pantalla o deje de pedalear. Para Independiente- continuar el entrenamiento, simplemente reanude mente de que el pedaleo.
- Página 21 CÓMO USAR EL VENTILADOR CÓMO CAMBIAR LOS AJUSTES DE LA CONSOLA El ventilador cuenta 1. Seleccione la función de ajustes. con varios ajus- tes de velocidad, Para seleccionar la función de ajustes, pulse el incluida una fun- botón Settings (ajustes). Se mostrará la primera ción automática.
- Página 22 Tiempo total: La pantalla mostrará la palabra Función de demostración: La opción de fun- TIME (tiempo). La pantalla mostrará el número ción de demostración seleccionada actualmente total de horas que se ha usado la bicicleta de aparecerá en la pantalla. La consola presenta una ejercicios.
- Página 23 MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS MANTENIMIENTO SOLUCIÓN DE PROBLEMAS DE LA CONSOLA Es importante un mantenimiento regular para un des- Si la consola no se enciende, asegúrese de que el empeño óptimo y para reducir el desgaste. Inspeccione adaptador de corriente esté totalmente enchufado. y apriete correctamente todas las piezas cada vez que se use la bicicleta de ejercicios.
- Página 24 CÓMO AJUSTAR EL INTERRUPTOR DE LENGÜETA Vea el dibujo diagrama de abajo a la izquierda. Tire con cuidado de los topes de los Protectores (10, 11) Si la consola no muestra una información correcta, para separarlos y localice el Interruptor de Lengüeta debe ajustar el interruptor de lengüeta.
- Página 25 GUÍAS DE EJERCICIOS número más bajo de su zona de entrenamiento. Para ADVERTENCIA: maximizar la quema de grasas, haga ejercicios con su Antes ritmo cardíaco cerca del número central de su zona de de comenzar este o cualquier programa de entrenamiento.
- Página 26 LISTA DE LAS PIEZAS N.º de Modelo NTEVEX77020.3 R0522A N.º Ctd. Descripción N.º Ctd. Descripción Armadura Tornillo Hexagonal M8 x 28mm Estabilizador Delantero Pata de Nivelación Estabilizador Trasero Mango Montante Vertical Polea Baranda Derecha Manivela Poste del Asiento Cojinete de la Manivela Cubierta del Protector Anillo de Retención Bandeja de Accesorios...
- Página 27 DIBUJO DE PIEZAS N.º de Modelo NTEVEX77020.3 R0522A...
- Página 28 CÓMO PEDIR PIEZAS DE REPUESTO Para pedir piezas de repuesto, por favor vea la portada de este manual. Para que podamos ayudarle mejor, prepare la siguiente información antes de contactar con nosotros: • El número de modelo y el número de serie del producto (vea la portada de este manual) •...
