9.5 Visualización de valores medidos
Conmutación entre los canales
Si la medición ha sido arrancada en varios canales, es posible adaptar la visualización de los valores de medición de la
siguiente manera:
Modo AutoMux
En el modo AutoMux los valores de medición de todos los canales activados (canales de medición y de cálculo) son
visualizados consecutivamente. Después de 3 s se conmuta al siguiente canal. El tiempo de conmutación puede ser
cambiado en el elemento de menú Funciones especiales\Dialogos/menús\Tiempo conmutación.
Modo HumanMux
En el modo HumanMux, los valores de medición de un solo canal son visualizados. La medición sigue en los otros
canales.
• Pulse la tecla
para visualizar el siguiente canal activado. Los valores de medición del canal seleccionado son
visualizados.
Cada medición empieza en el modo AutoMux. Pulse la tecla
Línea de estado
En la línea de estado están resumidos todos los datos importantes de la medición ejecutándose. Así se pueden evaluar la
calidad y la precisión de la medición actual. Al pulsar la tecla
medición.

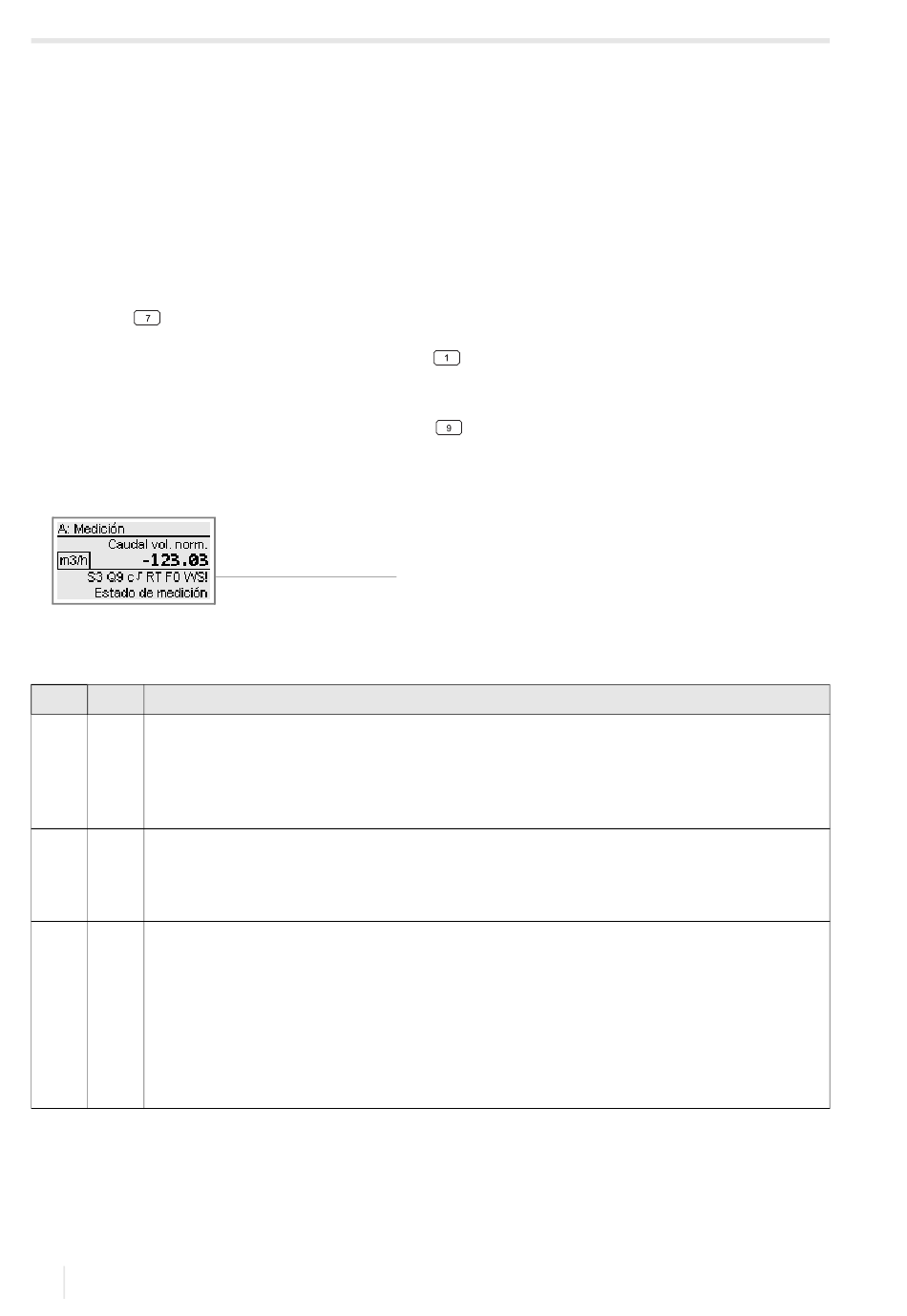

Fig. 9.6:
Visualización de la línea de estado
1 – línea de estado
Tab. 9.7:
Descripción de la línea de estado
valor
significado
S
amplitud de la señal
0
< 5 %
...
...
9
≥ 90 %
Valores ≥ 3 son suficientes para la medición.
Q
calidad de la señal
0
< 5 %
...
...
9
≥ 90 %
c
velocidad del sonido
comparación de la velocidad del sonido del fluido medida y esperada
La velocidad del sonido esperada se calcula de los parámetros del fluido.
√
OK, corresponde al valor esperado
↑
> 20 % del valor esperado
↓
< 20 % del valor esperado
?
desconocida, no puede medirse
130
para conmutar entre los modos.
es posible desplazarse a la línea de estado durante la
1
