Conexión eléctrica
6.3 Conexión a la fuente de alimentación externa (aplicable a la versión E)
El inversor de la serie X3-Hybrid tiene la función de encendido y apagado de la red, el
inversor suministrará potencia de salida a través del puerto de CA cuando la red esté
encendida, y suministrará potencia de salida a través del puerto de la fuente de
alimentación externa cuando la red esté apagada.
Esta función se puede realizar manual o automáticamente según las preferencias
del usuario, si el usuario desea utilizar la función "fuera de red" manualmente, deberá
instalar un interruptor externo. Por favor, consulte el diagrama de cableado específico
que se muestra a continuación o la descripción en la guía de instalación rápida.
Para soluciones automáticas, póngase en contacto con nuestro departamento de ventas.
Ø

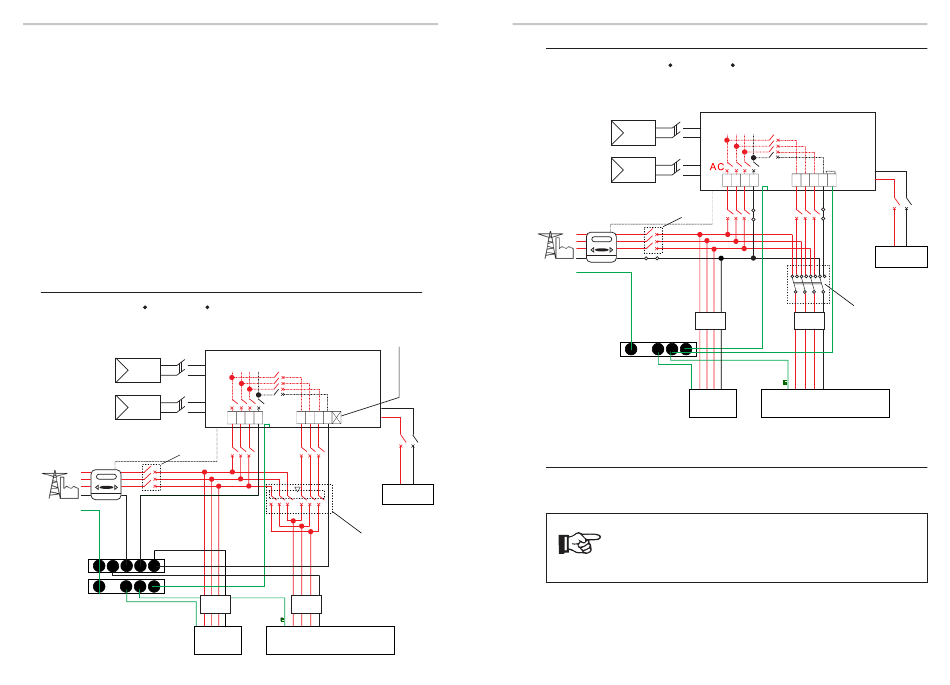

Diagrama de cableado de la fuente de alimentación externa
Los siguientes diagramas son de referencia basados en diferentes reglas de cableado
local, siga las reglas locales para el cableado externo con el fin de elegir el modo
de cableado adecuado.
Diagrama A : La línea neutra de suministro alternativo no se debe aislar o conmutar.
Diagrama B : La línea neutra de alimentación alternativa se puede aislar o conmutar.
Diagrama A Versión E
PV1+
PV1 -
PV2+
PV2 -
Interruptor
principal
Contador SolaX
L1
L2
L3
N
PE
BARRA-N
BARRA-E
26
Para AU/NZ
el cable no es
necesario para
Australia
Inversor SolaX X3-Hybrid
Fuente de
alimentación
externa
CA
L1 L2 L3 N L1 L2 L3 N
Dispositivo de conmutación
con conmutación
de interbloqueo
RCD RCD
E L1 L2 L3 N L1 L2 L3 N
Cargas de la fuente
Cargas
de alimentación externa
Diagrama B
Contador SolaX
+ -
Póngase en contacto con nuestro departamento de ventas para cualquier requisito
de compra de contactores compatibles.
Batería
Versión E Para otros países
Inversor SolaX X3-Hybrid
PV1+
PV1 -
PV2+
PV2 -
L1 L2 L3 N
Interruptor
principal
L1
L2
L3
N
PE
RCD
BARRA-E
E L1 L2 L3 N
Cargas
¡Nota!
¡En caso de discrepancias entre el modo de cableado de la política
local y la guía de funcionamiento anterior, especialmente para el
cableado de la línea neutra, la conexión a tierra y el RCD, póngase
en contacto con nosotros antes de cualquier operación!
Conexión eléctrica
Fuente de
alimentación
externa
L1 L2 L3 N PE
-
+
Batería
DPDT
RCD
L1 L2 L3 N
Cargas de la fuente
de alimentación externa
27
