Resumen de contenidos para Hanna Instruments GroLine HI98168

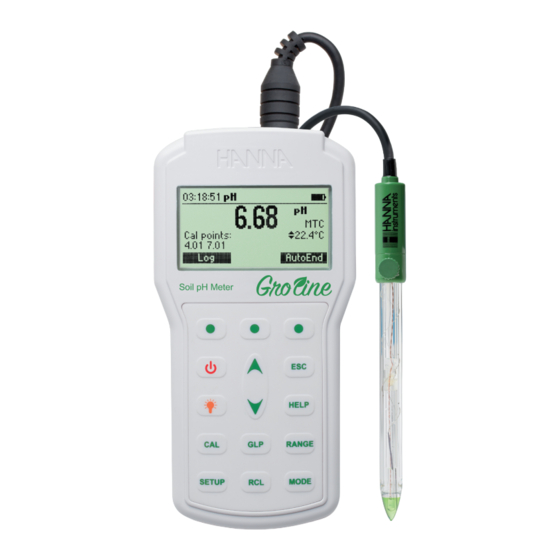

- Página 1 HI98168 Medidor de pH Profesional para Suelo...
- Página 2 Todos los derechos están reservados. La reproducción total o parcial está prohibida sin el consentimiento por escrito del propietario de los derechos de autor, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, EE. UU.
- Página 3 INSPECCIÓN PRELIMINAR ..................... MEDIDAS DE SEGURIDAD ...................... DESCRIPCIÓN GENERAL ......................DESCRIPCIÓN FUNCIONAL ....................ESPECIFICACIONES ......................pH SUELO ........................... SUSTRATO ORGÁNICO ......................AGUA DE RIEGO ........................SOLUCIÓN NUTRIENTE ......................GUÍA OPERACIONAL ......................CALIBRACIÓN pH ........................ EFECTO DE LA TEMPERATURA SOBRE LA SOLUCIÓN DE pH ............BUENAS PRÁCTICAS DE LABORATORIO (BPL) ................
- Página 4 Retire el instrumento del embalaje y examínelo cuidadosamente para asegurarse de que no se haya producido ningún daño durante el envío. Si hay algún daño, comuníquese con la oficina local de Hanna Instruments. Cada instrumento se suministra con: •HI12923 Electrodo de pH recargable con cuerpo de vidrio y sensor de temperatura interno •HI700663 Solución de limpieza para depósitos de suelo (1 unidad) •HI700664...
- Página 5 HI98168 es un medidor portátil de pH y temperatura diseñado específicamente para la medición directa del suelo. Cuenta con una serie de nuevas características de diagnóstico que agregan una dimensión completamente nueva a la medición de pH, permitiendo al usuario mejorar dramáticamente la confiabilidad de la medición: •...
- Página 6 VISTA FRONTAL Medidor pH Suelo 1) Pantalla de Cristal Líquido (LCD). 2) Teclas funcionales. opciones de configuración, la compensación manual de temperatura y los datos registrados. 5) Tecla ( ) para alternar la retroiluminación de la pantalla. 6) Tecla GLP, para mostrar información de Buenas Prácticas de Laboratorio. 7) Tecla CAL 8) Tecla CONFIGURACIÓN (SETUP) 9) Tecla RCL...
- Página 7 VISTA SUPERIOR 14) Conector DIN de conexión rápida de electrodo. 15) Conector USB.
- Página 8 Rango 2.0 a 20.0 pH 2.00 a 20.00 pH 2.000 a 20.000 pH Resolución 0.1 pH 0.01 pH 0.001 pH Precisión ±0.1 pH ±0.01 pH ±0.002 pH Rango 20.0 a 120.0 °C ( 4.0 a 248.0 °F) Temperatura Resolución 0.1 °C (0.1 °F) Precisión ±0.4 °C (±0.8 °F) (excluyendo error de la sonda) Rango...
- Página 9 El pH es la medida de la concentración de iones de hidrógeno [H+]. La escala de pH va de 0 (muy ácido) a 14 (básico) con pH 7 neutro. El suelo puede ser ácido, neutro o alcalino. La figura 1. muestra la relación entre la escala de pH y los tipos de suelo. La mayoría de las plantas prefieren un rango de pH de 5.5 a 7.5;...
- Página 10 Cada planta necesita elementos en diferentes cantidades y esta es la razón por la cual cada planta requiere un rango particular de pH para optimizar su crecimiento. Por ejemplo, el hierro, el cobre y el manganeso no son solubles en un entorno alcalino. Esto significa que las plantas que necesitan estos elementos deberían estar teóricamente en un tipo de suelo ácido.
- Página 11 Diferentes minerales naturales pueden afectar el pH del suelo de la misma manera, pero el método de corrección puede diferir. Tomemos, por ejemplo, un pH elevado del suelo: Suelos ricos en piedra caliza: Agregue materia orgánica (las mejoras no orgánicas como el azufre y el ácido sulfúrico pueden no tener sentido económico debido a las grandes cantidades necesarias).
- Página 12 Para obtener el mejor resultado, es aconsejable medir el pH de una solución de suelo, utilizando una muestra de suelo y la solución de preparación de suelo HI7051; es mejor usar este procedimiento si tiene que probar un terreno pedregoso en el que corre el riesgo de dañar el electrodo. Procedimiento para la medición de la solución del suelo (1:2,5) A) Verifique que el medidor esté...
- Página 13 La medición del pH de sustratos orgánicos es importante en invernaderos y macetas de vivero. El pH debe verificarse desde el principio para asegurarse de que el pH del sustrato comprado sea el deseado (el pH puede cambiar si transcurre demasiado tiempo desde la fecha de envasado hasta el momento de la utilización). A) Verifique que el medidor de pH esté...
- Página 14 Se requiere un programa de fertilización racional para el crecimiento óptimo de las plantas en invernaderos. El valor de pH de la solución nutritiva (agua + fertilizante) tiene que satisfacer las necesidades de las plantas. Si se utiliza un sistema de fertirrigación con control automático de pH, asegúrese de que funcione correctamente.
- Página 15 CÉSPED Rango de pH Preferido Césped 6 7.5 PLANTAS JARDIN Y FLORES Rango de pH Preferido Rango de pH Preferido Acacia Ligustrum 5 7.5 Acanto Magnolia Amaranto 6 6.5 Narciso 6 8,5 Buganvillas 5.5 7.5 Adelfa 6 7.5 Dalia 6 7.5 Paulownia Erica 4.5 6...
- Página 16 Ciclamen Peperomia Dieffenbachia Filodendro Árbol de Serpiente Yuca 6 7.5 Fresia 6 7.5 Tabla 3. pH óptimo para varias plantas.
- Página 17 Encienda el instrumento presionando la tecla ON / OFF. Al inicio, la pantalla mostrará el logotipo de Hanna Instruments durante unos segundos, seguido de la indicación porcentual de la vida útil restante de la batería, luego ingresará al modo de medición.
- Página 18 En la pantalla de pH se muestran: • Lectura de pH con la resolución seleccionada. • Lectura de temperatura en la unidad seleccionada (°C o °F). • Condición del electrodo durante el día de calibración. • Los estándares utilizados en la última calibración de pH (si la función está habilitada en CONFIGURACIÓN (SETUP)).
- Página 19 Se recomienda calibrar el instrumento con frecuencia, especialmente si se requiere una alta precisión. El rango de pH debe recalibrarse: • Siempre que se reemplace el electrodo de pH. • Al menos una vez por semana. • Después de probar productos químicos agresivos. •...
- Página 20 CALIBRACIÓN DE CINCO PUNTOS • (pH 1.68, 4.01, 6.86, 7.01, 9.18, 10.01, 12.45 o en una solución personalizada) y agite suavemente. • Presione CAL. El instrumento mostrará el pH medido, la primera pantalla LCD esperada y la lectura de temperatura. •...
- Página 21 • Después de confirmar el primer punto de calibración, sumerja la sonda del electrodo de pH ”) en la segunda solución estándar y agite suavemente. • un valor de estándar diferente. • El reloj de arena parpadeará en la pantalla LCD hasta que la lectura sea estable. •...
- Página 22 • Si es necesario, presione las • El reloj de arena parpadeará en la pantalla LCD hasta que la lectura sea estable. • Cuando la lectura es estable y está dentro del rango del estándar seleccionado, se muestra la tecla funcional CFM.
- Página 23 • Presione CFM para confirmar. • Se mostrará el valor calibrado y el quinto valor esperado para el estándar. • Después de confirmar el cuarto punto de calibración, sumerja el electrodo de pH aproximadamente y agite suavemente. • • El reloj de arena parpadeará en la pantalla LCD hasta que la lectura sea estable. •...
- Página 24 CALIBRACIÓN DE CUATRO, TRES, DOS O UN PUNTO • Proceda como se describe en la sección “CALIBRACIÓN DE CINCO PUNTOS”. • Presione CAL o ESC después del punto de calibración apropiado aceptado. Los instrumentos volverán al modo de medición y memorizarán los datos de calibración. MODO PRIMER PUNTO Hay dos opciones de CONFIGURACIÓN (SETUP) disponibles para determinar cómo se verá...
- Página 25 Pendiente Incorrecta La calibración no se puede confirmar. La pendiente evaluada es menor que el valor más bajo aceptado (80% de la pendiente predeterminada). La pendiente evaluada es mayor que el valor más alto aceptado (110% de la pendiente predeterminada). Pendiente Antigua Incorrecta Se detecta una inconsistencia entre la calibración nueva y la anterior (antigua).
- Página 26 Si el estándar actual confirmado no tiene correspondencia en la calibración almacenada existente y esto no está lleno, el estándar actual se agrega a la calibración almacenada existente. Si la calibración almacenada existente está llena (cinco puntos de calibración), después de confirmar el punto de calibración, el instrumento preguntará...
- Página 27 TRABAJANDO CON SOLUCIONES MILI pH Si se invoca la calibración desde un rango de mili pH, la solución de calibración se puede modificar en un rango de ± 0.020 pH de acuerdo con la etiqueta en el estándar de calibración. Presione Cambiar (Change) para ingresar al modo de ajuste del estándar.
- Página 28 CONDICIÓN DEL ELECTRODO La pantalla se proporciona con un icono y un valor numérico (a menos que la función esté desactivada) que proporciona una indicación del estado del electrodo después de la calibración. La “condición” permanece activa hasta el final del día de calibración. Nota: La condición del electrodo se evalúa solo si la calibración actual incluye al menos dos soluciones estándar.
- Página 29 La temperatura tiene un efecto sobre el pH. Las soluciones estándar de calibración se ven afectadas por los cambios de temperatura en un grado menor que las soluciones normales. Durante la calibración, el instrumento se calibrará automáticamente al valor de pH correspondiente a la temperatura medida.
- Página 30 GLP (BPL) es un conjunto de funciones que permite el almacenamiento y la recuperación de datos relacionados con el mantenimiento y el estado del electrodo. Todos los datos relacionados con la calibración de pH se almacenan para que el usuario los revise cuando sea necesario.
- Página 31 El modo de configuración permite ver y modificar los parámetros de medición. La siguiente tabla enumera los parámetros generales de CONFIGURACIÓN (SETUP), su rango válido y la configuración predeterminada de fábrica. Descripción Valor Válido Por Defecto Luz de Fondo Nivel de Luz de Fondo 0 a 7 Contraste Nivel de Contraste...
- Página 32 La siguiente tabla enumera los parámetros de rango específicos . Ítem Descripción Valor Valido Por Defecto Tiempo de Espera de Deshabilitar, 1 a 7 días Deshabilitado Número de días Calibración después de que se muestra la advertencia Modo Primer Punto Gestión de calibración Reemplazar u Offset Reemplazar...
- Página 33 PANTALLAS DE PARÁMETROS GENERALES Luz de Fondo Realce de la Luz de Fondo. Presione Modificar (Modify). Aceptar (Accept) para confirmar. Presione ESC para salir sin cambiar. Contraste Realce del Contraste. Presione Modificar (Modify). Aceptar (Accept) para confirmar. Presione ESC para salir sin cambiar.
- Página 34 Luz Apagada Automática Realce de la Luz Apagada Automática. Presione 5, 10 o 30 para cambiar la configuración. Apagado Automático Realce Apagado Automático. Presione Modificar (Modify). Aceptar (Accept). Presione ESC para salir sin cambiar. Fecha Hora Realce Fecha/Hora.
- Página 35 Presione Modificar (Modify). Presione Aceptar (Accept) para confirmar la nueva configuración, o ESC para salir sin cambiar. Formato Hora Realce Formato Hora. Presione la tecla funcional en la pantalla para cambiar la opción. Formato Fecha Realce Formato Fecha. Presione Modificar (Modify). ra seleccionar el formato de la fecha y luego presione Aceptar (Accept).
- Página 36 Idioma Realce Idioma. Use la tecla funcional deseada para cambiar la opción. Espere hasta que se cargue un nuevo idioma. Si la carga del idioma falla, el instrumento intentará volver a cargar el idioma actual. Si no se puede cargar ningún idioma, el instrumento funcionará en modo seguro. En este modo, todos los mensajes se muestran en inglés y la Ayuda (Help) no está...
- Página 37 ID del Instrumento Realce del ID del Instrumento. Presione Modificar (Modify). Presione Aceptar (Accept) para confirmar o ESC para salir sin guardar. Velocidad de Transmisión Realce Velocidad de Transmisión. Presione Modificar (Modify). para seleccionar la comunicación en baudios deseada. Presione Aceptar (Accept) para confirmar o ESC para salir.
- Página 38 Información del Medidor Realce Información del Medidor. Presione Seleccionar (Select). Se muestra la información del medidor: e fábrica para mV y temperatura PANTALLAS DE RANGO DE PARÁMETROS ESPECÍFICO Tiempo de Espera de Calibración Realce Tiempo de Espera de Calibración. Presione Modificar (Modify). establecer el valor deseado.
- Página 39 Nota: Si se muestra la advertencia "CAL DUE" habilitada, se sobrepasó el número de días establecido después de la última calibración. Modo Primer Punto Realce del Modo Primer Punto. Presione la tecla funcional que se muestra para cambiar la opción. Si se selecciona la opción Reemplazar, se volverán a calcular las pendientes entre el estándar actual y los estándares inferiores y superiores más cercanos.
- Página 40 Presione Agregar (Add) para agregar un nuevo estándar a la lista (máximo 5) . Presione Modificar (Modify) para establecer el valor del estándar personalizado. Presione Aceptar (Add) para confirmar el valor del estándar personalizado o ESC para salir sin guardar. Ver Puntos de Calibración Realce Ver Puntos de Calibración.
- Página 41 Advertencia de Rango Fuera de Calibración Realce de Advertencia de Rango Fuera de Calibración. Presione la tecla funcional que se muestra para cambiar la opción. Si está habilitado, se mostrará el mensaje “Out Cal Range” si la lectura de pH está fuera del rango. Aproximadamente 1 unidad de pH, desde el valor del estándar de pH más bajo y más alto utilizado para la calibración.
- Página 42 Esta característica permite al usuario registrar las mediciones de pH. Todos los datos registrados se pueden transferir a una PC a través del puerto USB usando la aplicación HI92000. El espacio de registro máximo es 200 (100 para pH y 100 para mV) para ubicaciones de registro del HI98168.
- Página 43 Si se presiona Más (More). Si se presiona Eliminar (Delete). CFM. Presione ESC para salir. Si se presiona Eliminar Todo (Delete All), el instrumento solicita confirmación. Presione CFM para confirmar o ESC para salir sin eliminar. Para congelar la primera lectura estable en la pantalla LCD, presione Final Automático (AutoEnd) mientras el instrumento está...
- Página 44 NOTA IMPORTANTE: Para la calibración de fábrica, comuníquese con su oficina local de Todos los instrumentos están calibrados de fábrica para mV y temperatura. Los sensores de temperatura de Hanna Instruments son intercambiables y no se necesita calibración de temperatura cuando se reemplazan.
- Página 45 • Presione CFM para confirmar. • Se muestra el segundo punto calibrado esperado. • Sumerja la sonda de pH, incluyendo el sensor de temperatura, en el segundo recipiente lo más cerca posible del termómetro de referencia. Espere unos segundos para que la sonda se estabilice. •...
- Página 46 Para conectar su instrumento a una PC, use un conector de cable USB. Asegúrese de que su instrumento esté apagado y conecte un conector a la toma USB del instrumento y el otro al puerto serial o USB de su Nota: Si no está utilizando el software HI92000 de Hanna Instruments, consulte las siguientes instrucciones.
- Página 47 Es equivalente a presionar OFF Cambia el rango del instrumento de acuerdo con el valor del parámetro (xx): CHR xx • xx=00 • xx= • xx=02 rango pH • xx=03 rango mV El instrumento responderá a estos comandos con: <STX> <answer> <ETX> donde: <STX>...
- Página 48 • Estado de lectura (2 caracteres): R - en el rango, O - sobre el rango, U - bajo el rango. El primer carácter corresponde a la lectura primaria. El segundo carácter corresponde a la lectura secundaria. • Lectura primaria (correspondiente al rango seleccionado): 11 caracteres ASCII, incluidos el símbolo, el punto decimal y exponente.
- Página 49 • Tiempo de Apagado Automático de la Luz (3 caracteres) Tiempo de Apagado Automático (3 caracteres) • El número de estándares personalizados (1 carácter) • Los valores del estándar personalizado, con signo y punto decimal, para cada estándar personalizado definido (7 caracteres) •...
- Página 50 Para reemplazar las baterías, siga los siguientes pasos: • Apague el instrumento. • Abra el compartimento de la batería quitando los cuatro tornillos de la parte posterior del instrumento. • Retire las baterías viejas. • Inserte cuatro baterías AA nuevas de 1.5V en el compartimiento de baterías mientras presta atención a la polaridad correcta.
- Página 51 Las altas concentraciones de iones de sodio interfieren con las lecturas en soluciones alcalinas. El pH al que la interferencia comienza a ser significativa depende de la composición del vidrio. Esta interferencia se denomina error alcalino y hace que se subestime el pH. Las formulaciones de vidrio de Hanna Instruments tienen las características indicadas...
- Página 52 *No presente en electrodos de gel. PROCEDIMIENTO DE PREPARACIÓN Retire la tapa protectora del electrodo. NO SE ALARME SI CUALQUIER DEPÓSITO DE SAL ESTÁ PRESENTE. Esto es normal con los electrodos y desaparecerán cuando se enjuaguen con agua. Durante el transporte, pueden formarse pequeñas burbujas de aire dentro del bulbo de vidrio. El electrodo no electrodo como lo haría con un termómetro de vidrio.
- Página 53 1 hora. Siga el Procedimiento de Almacenamiento anterior. PROCEDIMIENTO DE LIMPIEZA pH • Remojo general en Solución de Limpieza General HI7061 de Hanna Instruments durante aproximadamente • Remojo inorgánico en Solución de Limpieza Inorgánica HI7074 de Hanna Instruments durante 15 minutos.
- Página 54 Instrucciones para la Aplicación de Solución de Limpieza 1. Agregue en un vaso de precipitados aproximadamente 50 - 75 ml (o mínimo para cubrir la unión del electrodo) de una de las siguientes soluciones de limpieza: • Solución de Limpieza para Depósitos Inorgánicos de Suelo (HI70663); •...
- Página 55 Mensaje “Errxx” al inicio. Error interno. Póngase en contacto con su oficina local de Hanna Instruments. Mantenga presionado ON / OFF El instrumento no se inicia al Error de inicialización. presionar ON / OFF.
- Página 56 Solución de Limpieza de Electrodos Código Descripción HI70000P Solución de Enjuague de Electrodos, sobre 20 mL, 25 unidades HI700601P Solución de Limpieza de Uso General para Laboratorios, sobre 20 mL, 25 unidades HI700661P Solución de Limpieza de Uso General para Agricultura, sobre 20 mL, 25 unidades HI700663P Solución de Limpieza para Depósitos de Suelo, sobre 20 mL, 25 unidades HI700664P...
- Página 57 Solución de Calibración de pH Código Descripción HI50004-01 Solución Estándar pH 4.01, sobre 20 mL, 10 unidades HI50004-02 Solución Estándar pH 4.01, sobre 20 mL, 25 unidades HI50007-01 Solución Estándar pH 7.01, sobre 20 mL, 10 unidades HI50007-02 Solución Estándar pH 7.01, sobre 20 mL, 25 unidades HI50010-01 Solución Estándar pH 10.01, sobre 20 mL, 10 unidades HI50010-02...
- Página 58 Otros Accesorios Código Descripción HI12923 Electrodo de pH recargable con cuerpo de vidrio, punta cónica y sensor de temperatura interno HI92000 Software PC HI920015 Cable USB HI740157P Pipeta de recarga de electrodos HI720161 Estuche de transporte duro CERTIFICACIÓN Todos los equipos Hanna cumplen con las Directivas Europeas CE. Eliminación de Equipos Eléctricos y Electrónicos.
- Página 59 Mercancías (RGA) del departamento de Servicio Técnico y luego envíelo con los costos de envío prepagos. Al enviar cualquier instrumento, asegúrese de que esté debidamente embalado para una protección completa. Hanna Instruments se reserva el derecho de modificar el diseño, construcción o apariencia de sus productos sin previo aviso.
- Página 60 Sede Mundial Hanna Instruments Inc. Highland Industrial Park 584 Park East Drive Woonsocket, RI 02895 USA www.hannainst.com MAN98168 Impreso en ROMANIA...
