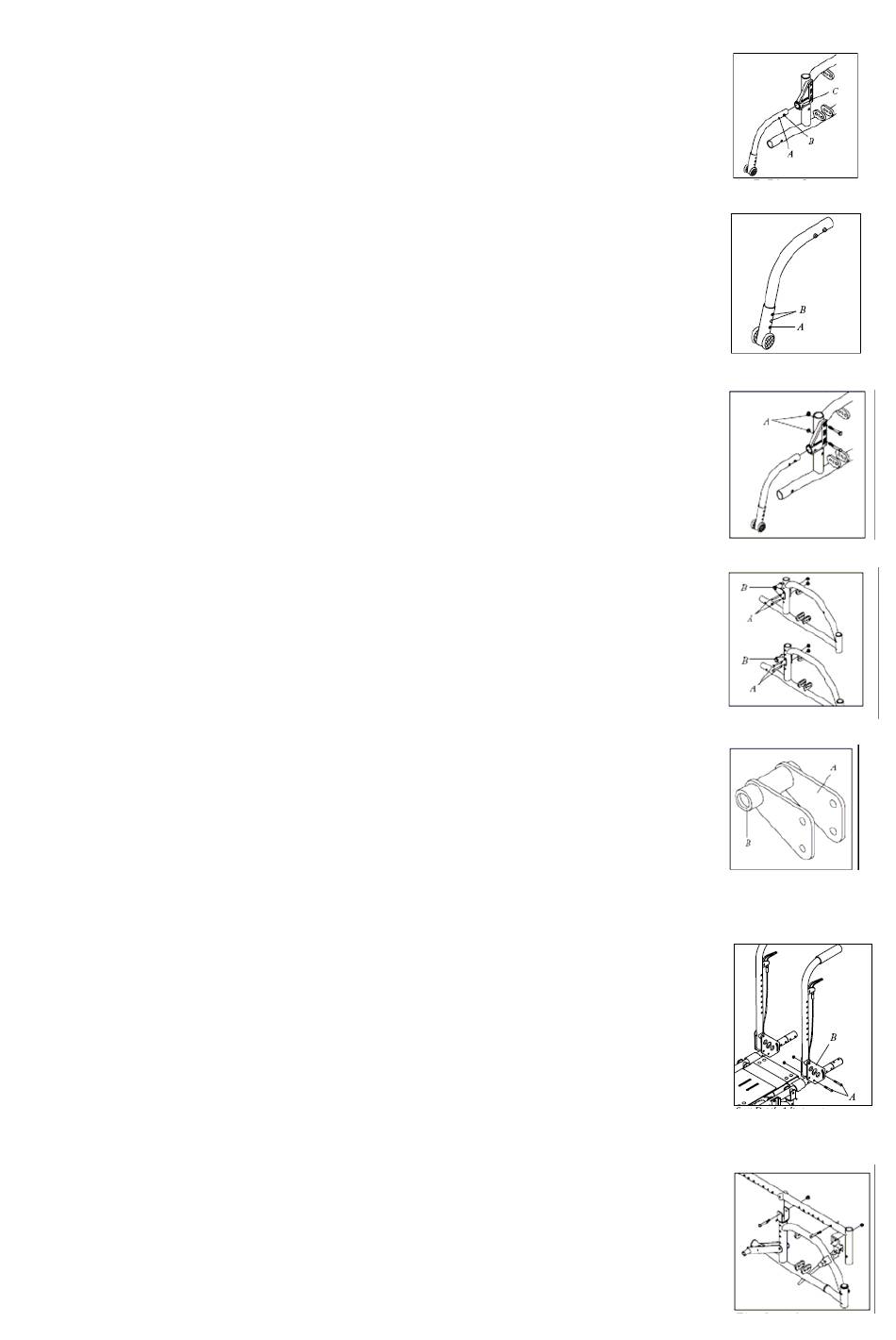

S. TUBOS ANTIVUELCO – PARTE POSTERIOR Y DELANTERA
1. Para Introducir los Tubos Antivuelco en los Alojamientos
a)
Presionar el botón de desenganche del antivuelco (A) del tubo antivuelco de forma que
la clavija de desenganche se meta dentro.
b)
Introducir el tubo en el alojamiento del antivuelco.
c)
Girar el tubo antivuelco hasta que la clavija encaje claramente en el agujero de fijación del
alojamiento (C).
d)
Introducir de igual forma el segundo tubo antivuelco.
2. Ajuste de la Altura del Antivuelco
a)
Pulsar el botón de desenganche de la rueda antivuelco (A) de forma que se meta la
clavija de desenganche.
b)
Subir o bajar a uno de los tres taladros.
c)
Girar el tubo antivuelco hasta que la clavija encaje claramente en el agujero del
alojamiento (B).
d)
Ajustar de igual forma la siguiente rueda antivuelco. Las dos ruedas deben estar
exactamente a la misma altura.
3. Ajuste de la Altura de la Escuadra Antivuelco Posterior
a)
Quitar los dos pernos hexagonales (A).
b)
Subir o bajar según convenga.
c)
Reponer y apretar los pernos
NOTA-
Las escuadras antivuelco posteriores se fijan con piezas de la placa del eje (ver la
sección Ajuste de Altura del Asiento más abajo).
T. AJUSTES DE LA RUEDA POSTERIOR
1. Ajuste de Altura del Asiento
a)
Desmontar la rueda posterior (Ver Eje de Desmontaje Rápido).
b)
Quitar los pernos (A) de la placa soporte del casquillo del eje (B).
c)
Subir o bajar la placa soporte hasta la altura deseada
d)
Se consigue un ajuste adicional de la altura del asiento dando la vuelta a las placas
soporte cambiándolas de lado (como se muestra en la figura).
e)
Volver a montar y apretar los pernos. Volver a montar la rueda.
NOTA-
El cambio de lado de las placas soporte puede afectar a la anchura entre ruedas ( Ver
Anchura entre Ruedas)
2. Ajuste de la Anchura entre Ruedas
a)
Desmontar la rueda trasera (Ver Eje de Desmontaje Rápido).
b)
Quitar los pernos de la placa soporte del casquillo (A) de cada lado de la silla.
c)
Para aumentar la anchura, cambiar la posición de los casquillos de los ejes (A) con el
extremo largo (B) mirando hacia fuera de la silla.
d)
Volver a montar y apretar los pernos. Volver a montar la rueda.
NOTA-
Para mantener la misma altura, se deben cambiar de lado de la silla las placas soporte
del casquillo.
U. PROFUNDIDAD DEL ASIENTO
1. Ajuste de la Placa de Giro
a)
Quitar los pernos (A) de fijación de la placa de giro del respaldo (B) en el tubo de
basculación del asiento
b)
Posicionar la placa de giro del respaldo en los taladros deseados del tubo de
basculación del asiento.
c)
Volver a montar los pernos y apretar firmemente.
NOTA-
Se pueden conseguir extensiones traseras del armazón para profundidades de 15" y de
16" del distribuidor oficial Sunrise.
2. Ajuste del Tubo de Asiento Reclinable
a)
Quitar los pernos (A) de los soportes de giro y de los arriostramientos.
b)
Desplazar el tubo de basculación del asiento (B) para posicionar los agujeros
apropiados del armazón según la matriz (C) para el soporte de giro
c)
Volver a montar y apretar los pernos
Tubo antivuelco
Altura antivuelco
Soporte antivuelco
Ajuste de la rueda trasera
Ajuste de anchura entre
las ruedas
Ajuste profundidad
asiento
Ajuste de basculación
