Regleta de bornes X9 (solo FSH/FSJ)

Los convertidores FSH y FSJ tienen 4 entradas digitales y 2 salidas digitales adicionales en la
regleta de bornes X9.
Para acceder a la regleta de bornes X9, primero debe retirar la tapa frontal del convertidor.
A las entradas digitales se pueden conectar señales de fallo y de alarma.
Si el convertidor está conectado a la alimentación de red a través de un contactor principal, la
alimentación externa de 24 V DC debe estar conectada (para arrancar el convertidor).
La fuente de alimentación debe estar situada directamente junto al convertidor (p. ej., en el
mismo armario) y la longitud de cable hasta la regleta de bornes X9 no debe superar los 5 m.
Nota
Las entradas son activas por nivel bajo.
Todas las entradas de señal son activas por nivel bajo (a prueba de rotura de hilo).
Convertidor SINAMICS G120XA
Instrucciones de servicio, 07/2020, FW V1.03, A5E44751205E AE

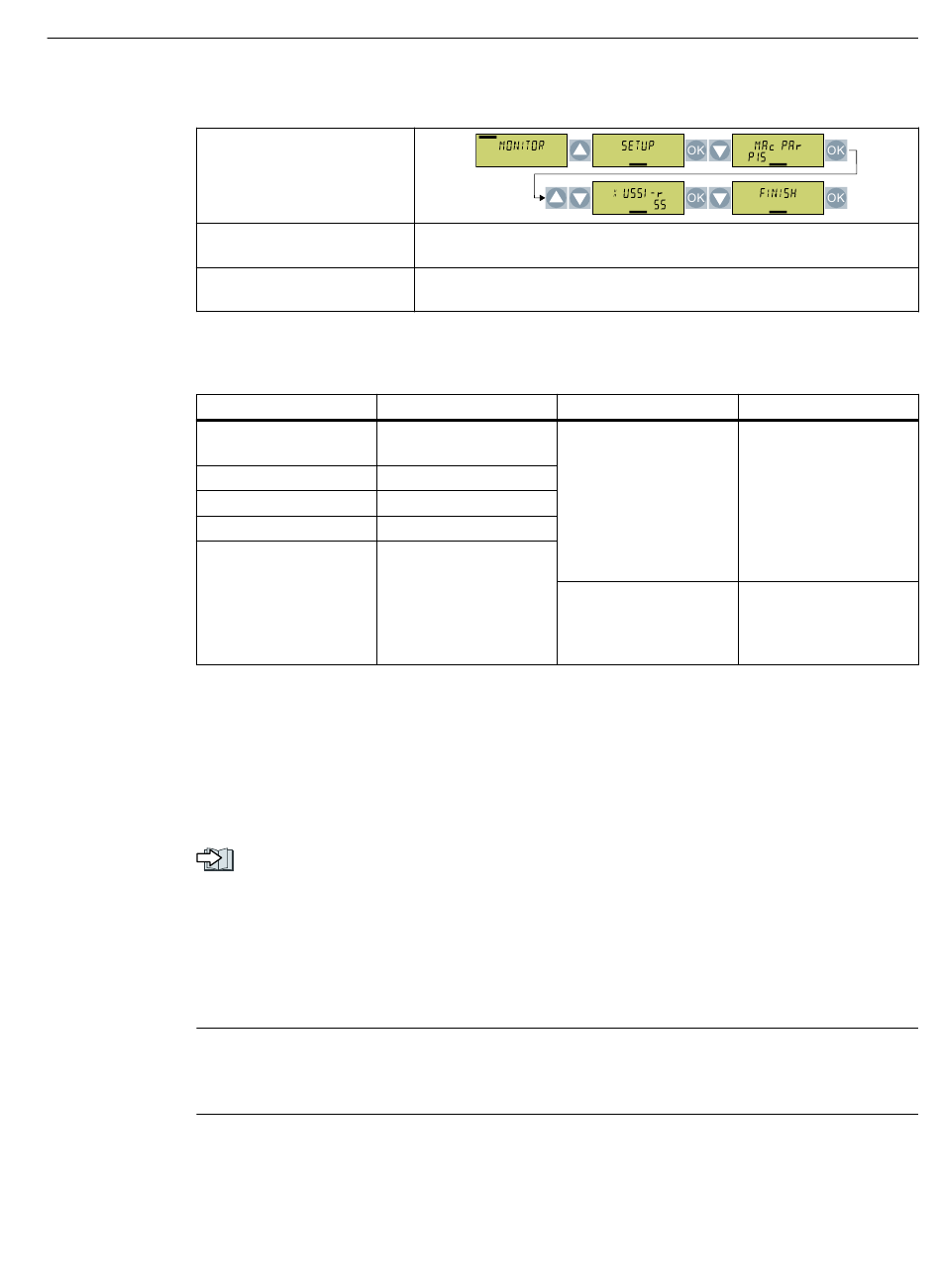

Procedimiento para seleccionar el ajuste predeterminado
Panel de mando BOP-2
Panel de mando IOP-2 → Setup → Puesta en marcha rápida → Configuración de E/S → Selec‐
Smart Access → Quick setup → Configuración de E/S → 55: Regulación USS local/
Parámetros que definen las funciones de las entradas y salidas
Configuración Parámetro
p0015 = 55
55
AI 0 p1070[1] = 755[0]
AO 0 p0771[0] = 21
AO 1 p0771[1] = 27
USS p2020 = 8
p2023 = 4
p2030 = 1
p2040 = 65000
p1070[0] = 2050[1]
p0854[0] = 2090.10
Conexión de convertidores (Página 77)
cionar macro → (55) Regulación USS local/remota → Complete setup
remota → Complete quick setup
4.2 Interfaces de control
Configuración Parámetro
DI 0 p29652[1] = 722.0
p29650[1] = 0
CON/DES1 p0840[0...1] = 29659.0
DES2 p0844[0...1] = 29659.1
DI 1 p29652[0] = 722.1
p29650[0] = 1
DI 4 p0810 = 722.4
DI 5 p2104[0...1] = 722.5
DO 0 p0730 = 52.3
DO 1 p0731 = 52.2
DO 2 p0732 = 52.0
DO 3 p0733 = 52.7
Cableado
