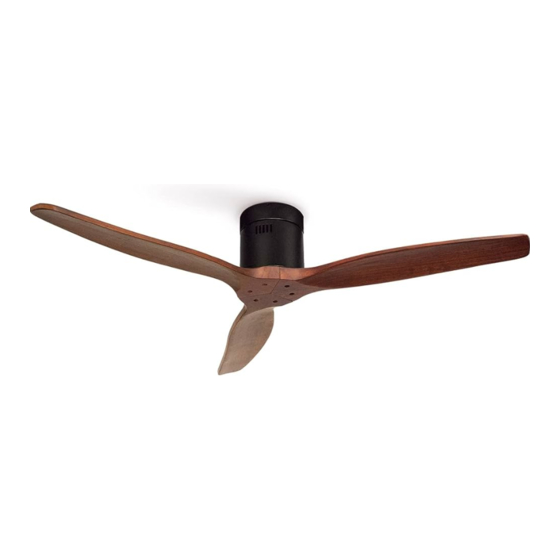

Create WIND CALM Manual De Montaje
Ve nti l a d or de te cho con mo tor d c
Ocultar thumbs
Ver también para WIND CALM:
- Manual del usuario (88 páginas) ,
- Manual de instrucciones (80 páginas)
Manuales relacionados para Create WIND CALM
Resumen de contenidos para Create WIND CALM
- Página 1 WI ND CA L M V E N T I L A D O R D E T E C H O C O N M O T O R D C MANUAL DE MONTAJE E SPA ÑO L...
- Página 4 W I N D CALM To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
- Página 5 W I ND CALM E STE MAN UAL E S PA R A TODO S LO S M ODE LO S WI ND CAL M C ON Y SIN LUZ ÍNDIC E Listado de piezas con luz Listado de piezas sin luz Paso 1.
- Página 6 LISTADO D E PIEZ AS C ON LUZ SOPORTE DE MONTAJE DRIVER MANDO A DISTANCIA (1) TORNILLOS DE EXPANSIÓN (2) TORNILLOS PARA MADERA ASPAS PLACA LED TAPA DE LA LÁMPARA EMBELLECEDOR SOPORTE DEL MOTOR TORNILLOS + ARANDELAS PARA LAS ASPAS TORNILLOS PARA TORNILLOS PARA TERMINALES DE EMPALME...
- Página 7 LISTAD O D E PIEZ AS S IN LU Z (1) TORNILLOS DE EXPANSIÓN (2) TORNILLOS PARA MADERA SOPORTE DE MONTAJE DRIVER MANDO A DISTANCIA ASPAS SOPORTE DEL MOTOR TORNILLOS + ARANDELAS PARA LAS ASPAS TORNILLOS PARA TERMINALES DE EMPALME KIT DE EQUILIBRADO SOPORTE + MOTOR ¡ATENCIÓN! Antes de comenzar el...
- Página 8 PAS O 1. T EC HO DE MADER A P I E Z AS Y HE R R AMIE NTAS MATERIAL NO INCLUIDO (2) TORNILLOS PARA MADERA OPCIONAL SEGÚN TIPO DE TECHO Marcar con un lápiz los 4 agujeros de la Si fuera necesario, según el tipo de te- pieza A en el techo.
- Página 9 PAS O 1. TE CH O DE H ORMIGÓN P I E Z AS Y HE R R AMI E NTAS MATERIAL NO INCLUIDO (1) TORNILLOS DE EXPANSIÓN Desmonte la pieza E separándola por piezas. Ø8 mm Marque con un lápiz 2 agujeros paralelos Con la ayuda de un taladro, realice los dos utilizando como guía la pieza A.
- Página 10 Introduzca por orden la pieza D2, D3 y pos- Apriete la pieza D4 con una llave inglesa del teriormente la tuerca D4. Asegúrese de que la pieza A queda perfectamente enganchada al techo. E SPAÑOL...
- Página 11 PAS O 1. FA LS O TECHO PI E Z AS Y HE R R AMIE NTAS MATERIAL NO INCLUIDO TORNILLOS DE FIJACIÓN CON PALANCA DE RESORTE Marque en el techo con un lápiz 2 agujeros Con la ayuda de un taladro realice los dos paralelos utilizando como guía la pieza A.
- Página 12 MONTAJE VENTILADOR CON LUZ PAS O 2. C O NE X I ÓN DEL DRIVER PIE Z AS Y HE RR AMIE NTAS Introduzca el gancho de la pieza A en un agujero de la pieza I para que el motor quede col- Una las conexiones de la pieza I con las de la pieza B, cada una con su color correspondiente.
- Página 13 CON LUZ Compruebe que la estructura Seleccione y conecte todos los cables de toma tierra, inclu- central queda bien colocada. Una vez conectados, coloque Una vez conectados, coloque Conecte el cable FASE del la pieza M enroscándola has- la pieza M enroscándola has- driver (AC-N) al cable NEU- ta que quede bien sujeta.
- Página 14 CON LUZ PAS O 3. ANCL A JE DEL MOTOR AL TECHO Utilice 2 tornillos K Saque del gancho la pieza I do, en los agujeros paralelos de la pieza A. y encájela en la pieza A sin pellizcar ningún cable. Una vez acoplada en el agujero, gire la pieza I hacia la derecha y compruebe que queda co- rrectamente encajada sin pellizcar ningún cable.
- Página 15 CON LUZ PAS O 4. MONTA JE D E L AS AS PAS Incluye un tornillo de repuesto Con el motor bien colocado, Coloque la primera aspa E sujetándola con las arandelas y comenzaremos el montaje los tornillos J con ayuda del destornillador, sin apretarlos de- de las aspas E.
- Página 16 CON LUZ PAS O 5. C O LOCACI ÓN DEL EMBELL EC EDOR Para colocar la pieza H pase los cables del ventilador por el agujero central cuadrando los 2 agujeros con los del soporte central. Atornille los tornillos L en los dos agujeros grandes de la pieza H sin apretar demasiado. Después, gire la pieza H hacia la derecha para que quede perfectamente encajada y alineada con el tercer agujero.
- Página 17 CON LUZ PAS O 6. C ON E X IÓN DE L A P L ACA L ED Conecte los cables de la pieza F a los del ventilador uniendo las conexiones, cada uno con su mismo color. Después, acople la pieza F al ventilador a través de los imanes para que quede sujeta. E SPAÑOL...
- Página 18 CON LUZ PASO 7. COLOCACIÓN DE LA TAPA DE LA LÁMPARA Coloque la pieza G en el ventilador y fíjela girando hacia la derecha. No olvide comprobar que la pieza G queda bien sujeta. Una vez comprobado, podrá conectar la electricidad y disfrutar de su nuevo ventilador con luz. E SPAÑOL...
- Página 19 CON LUZ I NSTAL ACI ÓN C ON TROL ADOR DE PAR ED A través de nuestra tienda podrá comprar a parte el controlador para pared. Siga las siguien- tes instrucciones para su montaje. LISTADO DE PARTE S Motor Output LED Output AC_N AC_L...
- Página 20 CON LUZ CONE XIÓ N DE L CO NTRO L ADO R AL VE NTI L ADO R 1. Para acceder al driver de su ventilador de techo debe retirar los dos tornillos laterales como se muestra en la imagen. Una vez acceda al driver, desconecte todo el cableado y retire el driver del motor del venilador.
- Página 21 MONTAJE VENTILADOR SIN LUZ PAS O 2. C O NE X IÓN DEL DRI VER Introduzca el gancho de la pieza A en un agujero de la pieza F para que el motor quede col- Une las conexiones de la pieza F con las de la pieza B, cada Compruebe que la estruc- una con su color correspondiente.
- Página 22 SIN LUZ Seleccione y conecte todos los cables de toma tierra, inclu- Una vez conectados, coloque la pieza I enroscándola has- ta quede bien sujeta. Conecte el cable NEUTRO Una vez conectados, coloque Conecte el cable FASE del del driver (AC-N) al cable la pieza I enroscándola hasta driver (AC-L) al cable FASE que quede bien sujeta.
- Página 23 SIN LUZ PAS O 3. ANC L A JE DEL M OTOR A L TEC HO Utilice 2 tornillos H Saque la pieza F del gancho do, en los agujeros paralelos de la pieza A. y encájela en la pieza A sin pellizcar ningún cable.
- Página 24 SIN LUZ PAS O 4. M ON TA JE DE L AS ASPAS Incluye un tornillo de repuesto Coloque la primera aspa E sujetándola con las arandelas y los tornillos G con ayuda del des- tornillador, sin apretarlos demasiado, para poder poner el resto. Realice el mismo paso con la segunda y tercera aspa E.
- Página 25 SIN LUZ I NSTAL ACI ÓN C ON T ROL ADOR DE PA RED A través de nuestra tienda podrá comprar a parte el controlador para pared. Siga las siguien- tes instrucciones para su montaje. LISTADO DE PARTE S Motor Output AC_N AC_L Controlador...
- Página 26 SIN LUZ CONE XIÓN DE L CO NTRO L ADO R AL VE NTI L ADO R 1. Para acceder al driver de su ventilador de techo debe retirar los dos tornillos laterales como se muestra en la imagen. Una vez acceda al driver, desconecte todo el cableado y retire el driver del motor del venilador.
- Página 27 EQUILIBRADO DE ASPAS CON Y SIN LUZ K IT DE E QU IL IB R AD O D E L AS ASPAS Su ventilador de techo puede tener problemas de balanceo en las aspas cuando está en fun- cionamiento debido a irregularidades en las aspas o en los soportes. Además, un montaje incorrecto del sistema o unos rodamientos torcidos podrían causar problemas adicionales.
- Página 30 E SPAÑOL...
