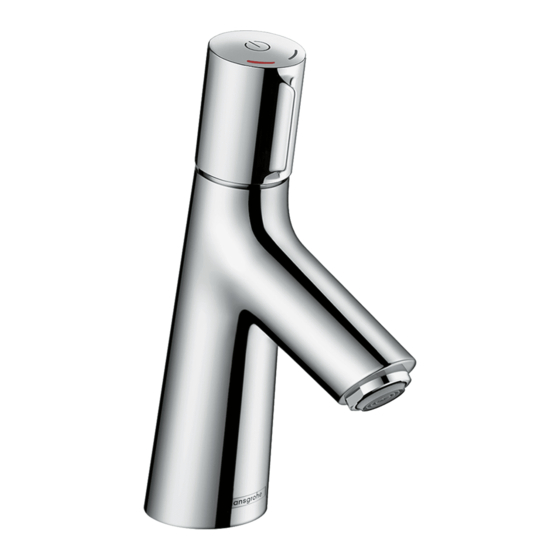

Hansgrohe Talis Select S 80 72040000 Modo De Empleo/Instrucciones De Montaje

Ocultar thumbs Ver también para Talis Select S 80 72040000:

Instrucciones de montaje (72 páginas)

Modo de empleo/instrucciones de montaje (72 páginas)

Modo de empleo / instrucciones de montoje (13 páginas)

página de 72

/ 72
Marcadores

Idiomas disponibles

Enlaces rápidos

Descargar este manual

ZH 用户手册组装说明

JP 取扱説明書施工説明書

‫دليل االستخدام تعليمات التجميع‬

‫הוראות שימוש הוראות הרכבה‬

Talis Select S 100

Talis Select S 80

Resumen de contenidos para Hansgrohe Talis Select S 80 72040000

Página 1 Talis Select S 80 ZH 用户手册组装说明 Talis Select S 100 JP 取扱説明書施工説明書 ‫دليل االستخدام تعليمات التجميع‬ Talis Select S 100 ‫הוראות שימוש הוראות הרכבה‬...
Página 2 Deutsch Justierung Sicherheitshinweise Maße Durchflussdiagramm Serviceteile Montagehinweise Sonderzubehör Wartung Reinigung Technische Daten Bedienung Armatur serienmäßig mit EcoSmart (Durchfluss- begrenzer) Prüfzeichen Symbolerklärung...
Página 3 Deutsch Störung Ursache Abhilfe Montage...
Página 4 Français Etalonnage Consignes de sécurité Dimensions Diagramme du débit Instructions pour le montage Pièces détachées Accessoires en option Entretien Nettoyage Informations techniques Instructions de service Robinetterie équipée en série d’un EcoSmart (limiteur de débit) Classification acoustique et débit Description du symbole...
Página 5 Français Dysfonctionnement Origine Solution Montage...
Página 6 English Safety Notes Symbol description Adjustment Installation Instructions Dimensions Flow diagram Spare parts Special accessories Maintenance Special information for UK Cleaning Technical Data Operation This mixer series-produced with EcoSmart (flow limiter) Test certificate...
Página 7 English Fault Cause Remedy Assembly...
Página 8 Italiano Taratura Indicazioni sulla sicurezza Ingombri Diagramma flusso Istruzioni per il montaggio Parti di ricambio Accessori speciali Manutenzione Pulitura Dati tecnici Procedura Questo miscelatore è dotato di serie del EcoSmart (limitatore di flusso) Segno di verifica Descrizione simbolo...
Página 9 Italiano Problema Possibile causa Rimedio Montaggio...
Página 10 Español Ajuste Indicaciones de seguridad Dimensiones Diagrama de circulación Indicaciones para el montaje Repuestos Opcional Mantenimiento Datos técnicos Limpiar Grifo, desde fábrica equipado con EcoSmart Manejo (limitador de caudal) Descripción de símbolos Marca de verificación...
Página 11 Español Problema Causa Solución Montaje...
Página 12 Nederlands Veiligheidsinstructies Symboolbeschrijving Instellen Maten Montage-instructies Doorstroomdiagram Service onderdelen Toebehoren Onderhoud Technische gegevens Reinigen Armatuur standaard met EcoSmart (door- Bediening stroombegrenzer) Keurmerk...
Página 13 Nederlands Storing Oorzaak Oplossing Montage...
Página 14 Dansk Forindstilling Sikkerhedsanvisninger Målene Gennemstrømningsdiagram Monteringsanvisninger Reservedele Specialtilbehør Service Rengøring Tekniske data Brugsanvisning Armaturet er forsynet med EcoSmart (gennem- strømningsbegrænser) Godkendelse Symbolbeskrivelse...
Página 15 Dansk Fejl Årsag Hjælp Montering...
Página 16 Português Avisos de segurança Descrição do símbolo Afinação Avisos de montagem Medidas Fluxograma Peças de substituição Acessórios especiais Manutenção Dados Técnicos Misturadoras produzidas em série com Limpeza EcoSmart (limitador de caudal) Funcionamento Marca de controlo...
Página 17 Português Falha Causa Solução Montagem...
Página 18 Polski Ustawianie Wskazówki bezpieczeństwa Wymiary Schemat przepływu Wskazówki montażowe Części serwisowe Wyposażenie specjalne Konserwacja Czyszczenie Dane techniczne Armatura produkowana seryjnie z funkcją Obsługa EcoSmart (ogranicznik przepływu) Opis symbolu Znak jakości...
Página 19 Polski Usterka Przyczyna Pomoc Montaż...
Página 20 Česky Bezpečnostní pokyny Popis symbolů Nastavení Pokyny k montáži Rozmìry Diagram průtoku Servisní díly Zvláštní příslušenství Údržba Technické údaje Armatura je sériově vybavena zařízením Čištění EcoSmart (omezovač průtoku) Ovládání Zkušební značka...
Página 21 Česky Porucha Příčina Odstranění Montáž...
Página 22 Slovensky Nastavenie Bezpečnostné pokyny Rozmery Diagram prietoku Pokyny pre montáž Servisné diely Zvláštne príslušenstvo Údržba Čistenie Obsluha Technické údaje Armatúra je sériovo vybavená zariadením EcoSmart (obmedzovač prietoku) Osvedčenie o skúške Popis symbolov...
Página 23 Slovensky Porucha Príčina Pomoc Montáž...
Página 24 中文调节参见第页安全技巧装配时为避免挤压和切割受伤必须戴上手套热水温度调节如果使用即热式喷头则不建议安本产品只允许作为洗浴卫生和洁身之用装热水阀门冷热水管间过大的压力差必须予以平衡大小参见第页安装提示流量示意图参见第页安装前必须检查产品是否受到运输损害安装后将不认可运输损害或表面损伤备用零件参见第页管道和阀门必须根据通用标准进行安装冲洗和检查选装附件不在供货范围内请遵守当地国家现行的安装规定只能按规定使用溢流阀禁止将半露柱及其他部专用工具参见第页件固定到溢流阀上水管胶泥参见第页如果使用即热式热水器时出现问题或要求更大的水流量可以把位于水波器后面的垫圈...
Página 25 中文问题原因补救龙头出水量小水压不足检查总水压过滤网有垃圾堵塞清洗过滤网更换过滤网串水在龙头关闭的状态下热水单向阀有垃圾堵塞或漏水清洗单向阀如有必要则更换新被强迫流入冷水管路或者相反的燃气热水器不工作过滤网有垃圾堵塞清洗过滤网更换过滤网单向阀装反正确安装单向阀水压不足移除流量限制器阀门不灵活泄漏停止阀损坏脏污更换停止阀错误插接温度限制器重新插接温度限制器参见第页安装参见第页...
Página 26 Русский Указания по технике безопасности Описание символов Подгонка Размеры Указания по монтажу Схема потока Κомплеκт Специальные принадлежности Техническое обслуживание Очистка Технические данные Эксплуатация Смесители этой серии серийно оснащаются EcoSmart (ограничителем потока воды) Знак технического контроля...
Página 27 Русский Неисправность Причина Устранение неисправности Монтаж...
Página 28 Suomi Säätö Turvallisuusohjeet Mitat Virtausdiagrammi Asennusohjeet Varaosat Erityisvaruste Huolto Puhdistus Tekniset tiedot Käyttö Kaluste on vakiona varustettu EcoSmart (virtauksenrajoittimella) Koestusmerkki Merkin kuvaus...
Página 29 Suomi Häiriö Toimenpide Asennus...
Página 30 Svenska Justering Säkerhetsanvisningar Måtten Flödesschema Monteringsanvisningar Reservdelar Specialtillbehör Skötsel Rengöring Tekniska data Hantering Blandare seriemässigt med EcoSmart (flödes- kontroll) Testsigill Symbolförklaring...
Página 31 Svenska Störning Orsak Åtgärd Montering...
Página 32 Lietuviškai Reguliavimas Saugumo technikos nurodymai Išmatavimai Pralaidumo diagrama Montavimo instrukcija Atsarginės dalys Specialūs priedai Techninis aptarnavimas Valymas Techniniai duomenys Eksploatacija Šios serijos maišytuvai turi EcoSmart (vandens srauto ribotuvą) Simbolio aprašymas Bandymo pažyma...
Página 33 Lietuviškai Gedimas Priežastis Priemonė Montavimas...
Página 34 Hrvatski Regulacija Sigurnosne upute Mjere Dijagram protoka Upute za montažu Rezervni djelovi Posebni pribor Održavanje Tehnički podatci Armatura ima serijski ugrađen EcoSmart Čišćenje (limitator protoka) Upotreba Opis simbola Oznaka testiranja...
Página 35 Hrvatski Greška Uzrok Otklanjanje Sastavljanje...
Página 36 Română Reglare Instrucţiuni de siguranţă Dimensiuni Diagrama de debit Instrucţiuni de montare Piese de schimb Accesorii opţionale Întreţinere Curăţare Date tehnice Utilizare Bateria este dotată în serie cu EcoSmart (limitator de debit) Descrierea simbolurilor Certificat de testare...
Página 37 Română Deranjament Cauza Măsuri de remediere Montare...
Página 38 Ελληνικά Ρύθμιση Υποδείξεις ασφαλείας Διαστάσεις Διάγραμμα ροής Οδηγίες συναρμολόγησης Ανταλλακτικά Ειδικά αξεσουάρ Συντήρηση Καθαρισμός Τεχνικά Χαρακτηριστικά Χειρισμός Μπαταρία μόνιμα εξοπλισμένη με EcoSmart (μειωτής ροής) Περιγραφή συμβόλων Σήμα ελέγχου...
Página 39 Ελληνικά Βλάβη Αιτία Διόρθωση Συναρμολόγηση...
Página 40 Slovenski Justiranje Varnostna opozorila Mere Diagram pretoka Navodila za montažo Rezervni deli Poseben pribor Vzdrževanje Čiščenje Tehnični podatki Upravljanje Armatura je serijsko opremljena z EcoSmart (omejevalnikom pretoka) Preskusni znak Opis simbola...
Página 41 Slovenski Napaka Vzrok Pomoč Montaža...
Página 42 Estonia Reguleerimine Ohutusjuhised Mõõtude Läbivooludiagramm Varuosad Paigaldamisjuhised Spetsiaalne lisavarustus Hooldus Puhastamine Tehnilised andmed Segistisari on toodetud koos EcoSmart (veehul- Kasutamine gapiirajaga) Sümbolite kirjeldus Kontrollsertifikaat...
Página 43 Estonia Rike Põhjus Lahendus Paigaldamine...
Página 44 Latvian Ieregulēšana Drošības norādes Izmērus Caurplūdes diagramma Norādījumi montāžai Rezerves daļas Speciāli aksesuāri Apkope Tīrīšana Tehniskie dati Jaucējkrāns tiek ražots kopā ar EcoSmart Lietošana (caurteces ierobežotāju) Simbolu nozīme Pārbaudes zīme...
Página 45 Latvian Traucējums Iemesls Bojājumu novēršana Montāža...
Página 46 Srpski Podešavanje Sigurnosne napomene Mere Dijagram protoka Instrukcije za montažu Rezervni delovi Poseban pribor Održavanje Čišćenje Tehnički podaci Rukovanje Ove armature imaju serijski ugrađen EcoSmart (ograničavač protoka vode) Ispitni znak Opis simbola...
Página 47 Srpski Smetnja Uzrok Pomoć Montaža...
Página 48 Norsk Justering Sikkerhetshenvisninger Mål Gjennomstrømningsdiagram Montagehenvisninger Servicedeler Ekstratilbehør Vedlikehold Rengjøring Tekniske data Armatur er standardmessig utstyrt med Betjening EcoSmart (gjennomstrømningsbegrenser) Prøvemerke Symbolbeskrivelse...
Página 49 Norsk Feil Årsak Feilrettelse Montasje...
Página 50 БЪЛГАРСКИ Юстиране Указания за безопасност Размери Диаграма на потока Указания за монтаж Сервизни части Специални принадлежности Поддръжка Технически данни Почистване Арматурата е оборудвана серийно с EcoSmart (ограничител на протичане) Обслужване Описание на символите Контролен знак...
Página 51 БЪЛГАРСКИ Неизправност Причина Неизправност Помощ Причина Монтаж...
Página 52 日本語調整次のページを参照安全上の注意施工の際は手を挟んだり怪我をしないように手お湯の流量制限の設定方法瞬間湯沸かし器をご袋をはめてください利用の際はお湯の流量制限はしないでくださいこの製品は体や手を洗う等の製品本来の目的寸法次のページを参照以外には使用しないでください給水・湯の圧力差は以内としてください流量曲線図次のページを参照施工上の注意スペアパーツ次のページを参照製品の施工前に輸送でのダメージがないか確認スペシャルパーツ別手配部品してください施工後のキズ等のお申し出はお断りさせて頂いています特殊工具配管と水栓は関連法規に従って施工洗浄およ次のページを参照び試験を行ってください施工行う地域に適用される関連法規をお守りく施工用副資材次のページを参照ださい...
Página 53 日本語症状原因対応策流量が少ない水圧不足次側の圧力を確認してくださいフィルターの詰まりフィルターを清掃交換してくださいクロスコネクション水栓が閉時に逆流防止装置にゴミの付着故障逆流防止装置を清掃し必要に応水が湯側に逆流又はその逆の現じて交換してください象瞬間湯沸かし器が着火しないフィルターの詰まりフィルターを清掃交換してください逆流防止装置の動作不良逆流防止装置を交換してください水圧不足流量リミッターを取り外してくださいバルブが重い水が漏れるバルブの損傷ゴミの付着バルブを交換してください温度リミッターが正しく取り付け温度リミッターを交換してくださられていないい次のページを参照...
Página 54 Українська Коригування Примітки з безпеки Розміри Діаграма потоку Інструкції зі встановлення Запчастини Спеціальні аксесуари Технічне обслуговування Технічні дані Цей змішувач серійно випускається з Чищення EcoSmart (обмежувач потоку) Експлуатація Опис символу Тестовий сертифікат...
Página 55 Українська Несправність Причина Засоби правового захисту Ф Ф Монтажний...
Página 56 ‫عربي‬ ‫العالج واإلصالح‬ ‫السبب‬ ‫العطل‬ ‫افحص ضغط المواسير‬ ‫ضغط اإلمداد ليس كاف ي ً ا‬ ٍ ‫الماء غير كاف‬ ‫قم بتنظيف تغيير الفلتر‬ ‫الفلتر متسخ‬ ‫قم بتنظيف صمام منع الرجوع أو‬ ‫صمام منع الرجوع متسخ تالف‬ ‫تدفق منعكس للمياه! الماء الساخن‬ ‫تغييره...
Página 57 ‫عربي‬ ‫الضبط راجع صفحة‬ ‫تنبيهات األمان‬ ‫يجب إرتداء قفازات لليد أثناء التركيب لتجنب حدوث‬ ‫ضبط تحديد المياه الدافئة ال ينصح باستخدام مح د ّ د المياه‬ ‫أخطار اإلنحشار أو الجروح‬ ‫الدافئة مع سخان المياه الوقتي‬ ‫ال يجب استخدام المنتج إال في أغراض االستحمام‬ ‫أبعاد...
Página 58 Türkçe Güvenlik uyarıları Simge açıklaması Ayarlama ğ ğ ğ ğ Ölçüleri Montaj açıklamaları Akış diyagramı Yedek Parçalar Özel aksesuarlar ğ ğ Bakım ğ Ç Teknik bilgiler Temizleme Batarya EcoSmart (akış sınırlayıcısı) ile birlikte Kullanımı seri olarak İ ğ ğ ğ ğ...
Página 59 Türkçe Garanti Belgesi Üretici veya İthalatçı Firmanın Malın Ş Ş İ İ Genel Müdür İ ğ arıza sebep yardım ğ Ç Ç Ç ğ ğ Ş Ç Ç ğ ğ ğ Montajı...
Página 60 Magyar Egyéb tartozék Biztonsági utasítások ű ő Szerelési utasítások Karbantartás ő ő ű ő ő ő Tisztítás ő ő Használat ő ő ű ő ő Műszaki adatok A csaptelep szériakivitelben el van látva ő EcoSmart (átfolyáskorlátozó) berendezéssel ő ő ő ő...
Página 61 Magyar Hiba Megoldás ő ő ű ő ű ő ő ű ő ű ő ő ő ő Szerelés...
Página 62 ‫עברית‬ ‫אופן התיקון‬ ‫סיבה‬ ‫תקלה‬ ‫לחץ האספקה לא תקין‬ ‫אין מספיק מים‬ ‫בדוק את לחץ המים אם הותקנה‬ ‫משאבה בדוק שהיא פועלת‬ ‫נקה את המסנן החלף מסנן‬ ‫המסננים מלוכלכים‬ ‫נקה את המזח"ים והחלף אם צריך‬ ‫המז"חים מלוכלכים או דולפים‬ ‫זרימה צולבת מים חמים מוזרמים‬ ‫לצינור...
Página 63 ‫עברית‬ ‫כוונון ראה עמוד‬ ‫הערות בטיחות‬ ‫כדי להתאים את מגביל המים החמים לא מומלץ להשתמש‬ ‫יש להשתמש בכפפות בזמן ההתקנה כדי למנוע‬ ‫במגביל מים חמים ביחד עם מחמם מים בעל זרימה‬ ‫פציעות וחתכים‬ ‫רצופה‬ ‫המוצר מיועד לשימוש למטרות רחצה היגיינה ושטיפת‬ ‫הגוף...
Página 64 98996000...
Página 65 58085000 SW 10 mm Armaturenfett Grease SW 19 mm (max. 7 Nm) 58085000 Armaturenfett (max. Grease 7 Nm)
Página 66 SW 22 mm SW 22 mm > 2 min...
Página 67 SW 19 mm SW 10 mm SW 10 mm SW 19 mm...
Página 68 60 °C 10 °C 0,3 MPa 0,3 МПа 0,3 ‫ميجابسكال‬...
Página 69 最大 / 至少 / 最大 / 最小 / ‫على األقل‬ ‫מינימום‬ ‫/ الحد األقصى‬ ‫מקסימום‬...
Página 70 Talis Select S 80 Talis Select S 100 Talis Select S 100 Ø Ø Ø 4 6 Ø Ø Ø G 3 / 8 G 3 / 8 G 3 / 8 Ø 6 3 Ø 6 3 Ø 6 3 Ø...
Página 71 お手入れの方法保証についてご連絡先 ‫توصيات التنظيف الضمان اتصال‬ 清洁指南担保接触 ‫המלצות לניקוי אחריות איש קשר‬ P-IX DVGW SINTEF NF 72040000 72041000 72042000 72043000 72202000 Hansgrohe SE DIN 4109-1 Products...
Página 72 Talis Select S 80 Talis Select S 100 Talis Select S 100 EcoSmart ® · · · · ·...
