Consignes d'installation et d'entretien
Câblage des modèles Ex de
REMARQUE
DOMMAGES DU CIRCUIT IMPRIMÉ : Les appareils CC sont
sensibles à la polarité et PEUVENT ÊTRE ENDOMMAGÉS en
cas de liaison électrique incorrecte. Lors du raccordement
du dispositif stroboscopique CC aux lignes d'alimentation de
tension, LA POLARITÉ DOIT ÊTRE RESPECTÉE. En outre, il
y aura des dommages si la tension dépasse de plus de 10 % la
tension nominale du modèle.
Câblage du feu Ex de :
1.
Dévisser les quatre vis d'assemblage à six pans creux M4 et retirer la
protection de la boîte à bornes.
2.
Retirer 8 mm à 9 mm (0,33 po) d'isolant du fil.
REMARQUE :
multibrin, la connexion de chaque côté de la borne doit être jointe de
manière adéquate, par ex. deux conducteurs dans une seule ferrule de
lacet sertie isolée.
Modèle 24 V c.c.
a.
Voir Illustration 12. Raccorder le câble d'alimentation positif
(+) au pôle du bornier marqué

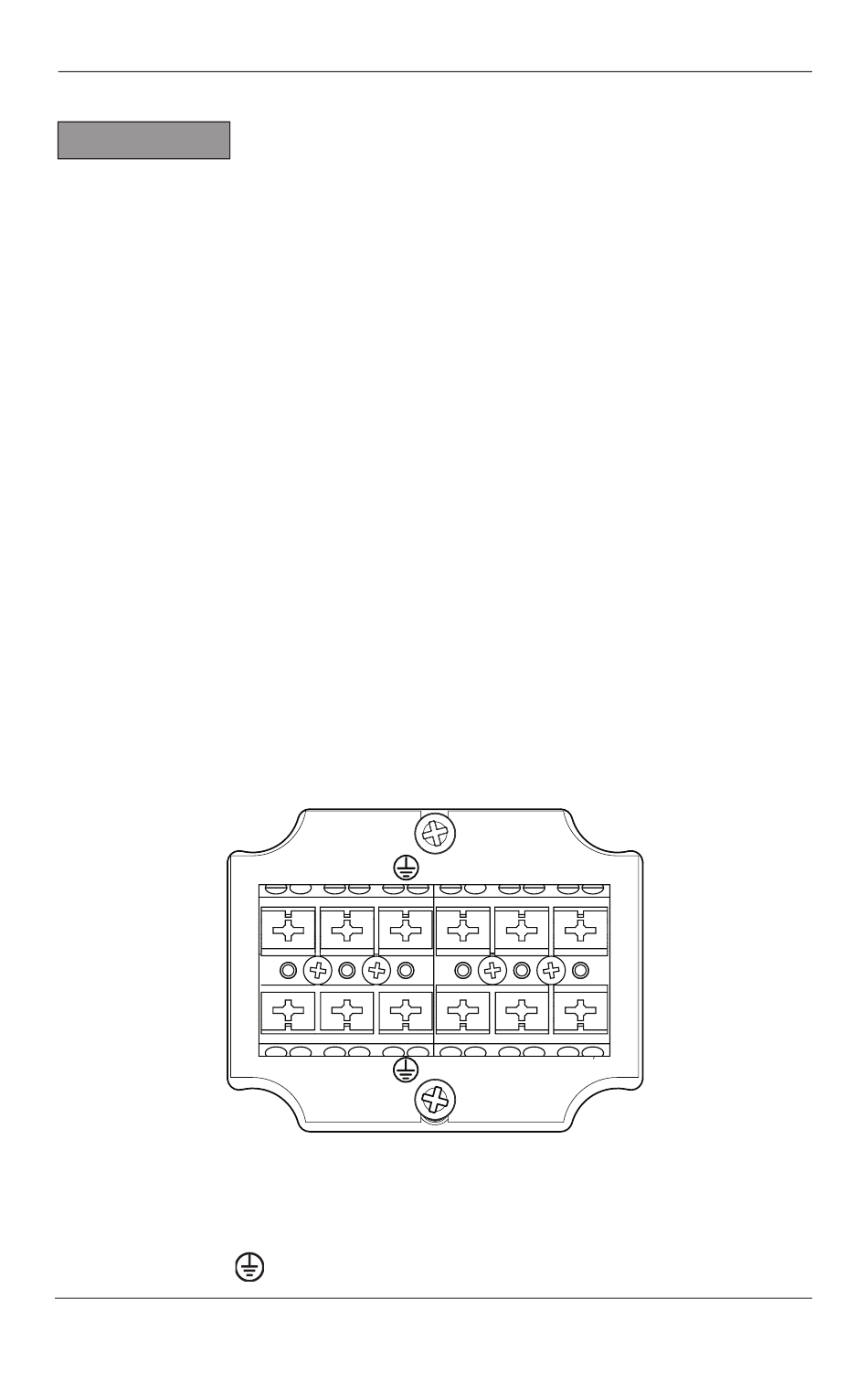

Figure 12 Connexions pour les balises Ex de c.c. ou c.a.
b. Connecter le câble d'alimentation négatif (
bornier marqué
c.
Connecter le câble de mise à la terre au pôle du bornier
marqué
Modèle de balise stroboscopique série Global G-STR
70
