4
20Nm
E
1 17Nm
3
2
CoNTRol y REgUlACIóN
DEl JUEgo DIRECCIóN

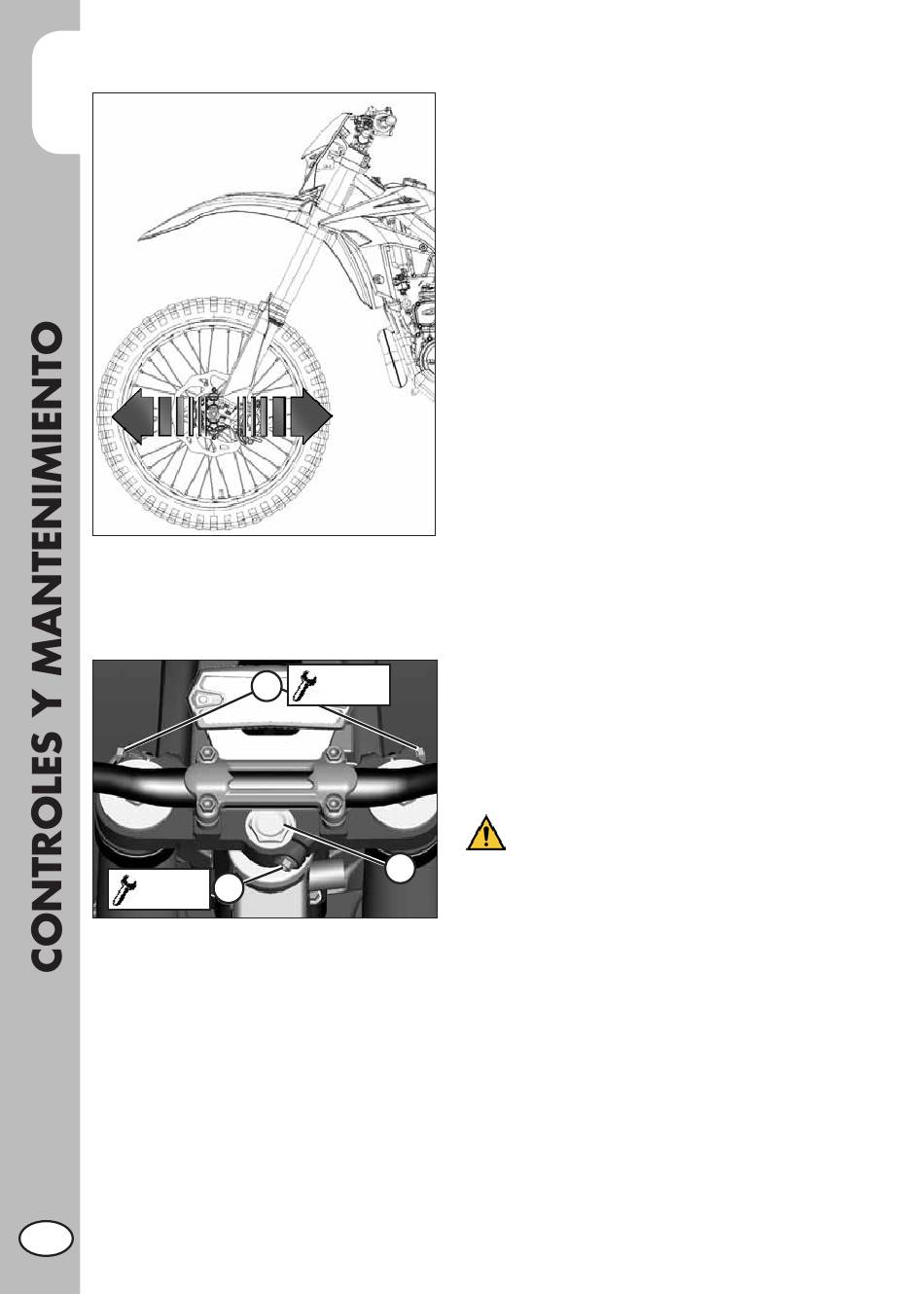

Verificar periódicamente el juego de la
tija del manillar, moviendo hacia delante
y hacia atrás la horquilla, tal y como
ilustra el dibujo. En caso de haber juego,
proceder a la regulación, operando del
modo siguiente:
- Afloje los tornillos 1
- Afloje el tornillo 2
- Restablecer el juego actuando sobre la
tuerca 3
Apriete los tornillos conforme a los valores
de par indicados.
ATENCIÓN:
El ajuste de los tornillos se debe
efectuar regulando la llave dinamo-
métrica según el par establecido y
efectuando el ajuste repetidamente,
hasta alcanzar el par establecido.
64
