Afilado de las Cuchillas
1
2
3
5
6
10
Para realizar el afilado, proceda conforme es
descrito abajo:
Retirar el tornillo (1), la arandela lisa (2) la
cuchilla superior (3), la cuchilla intermedia (4) y
la cuchilla intermedia (5).
Enseguida, retirar el separador de 16 mm (6),
y la cuchilla intermedia (7).
Posteriormente, retirar los tornillos
hexagonales (8), las arandelas de presión
(10), las tuercas hexagonales (11) y la
cuchilla inferior (9).
Listo, hacer el afilado.

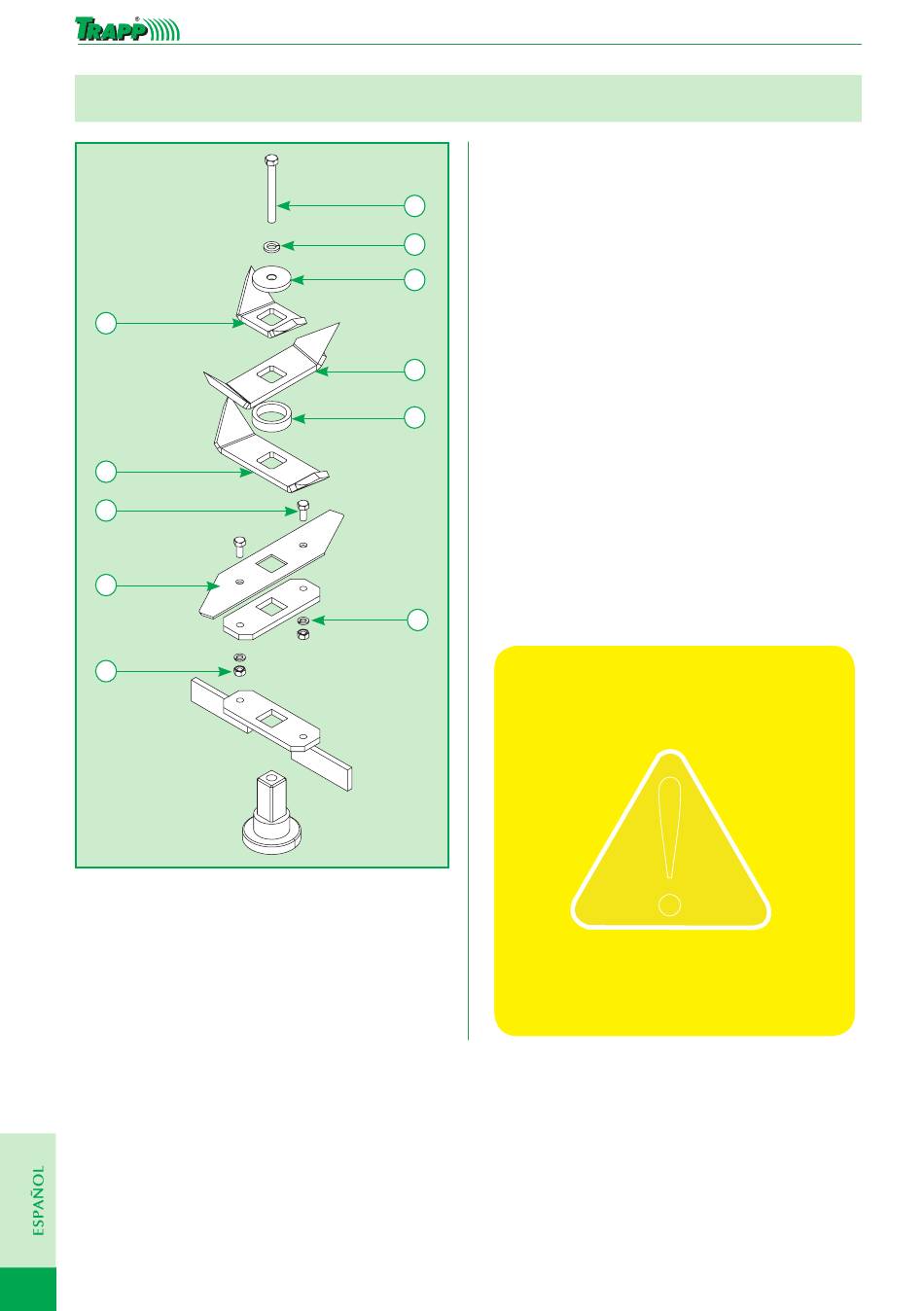

Para realizar el montaje del conjunto, siga la
secuencia de montaje en explosión al lado.
¡ ATENCIÓN!
Utilice
!
PIEZAS ORIGINALES
TRAPP.
TRAPP no se responsabiliza
por eventuales daños
ocasionados al
equipamiento o accidentes,
que puedan ocurrir por la
utilización de piezas no
originales.
