NORDAC ON (Serie SK 300P) – Manual con instrucciones de montaje

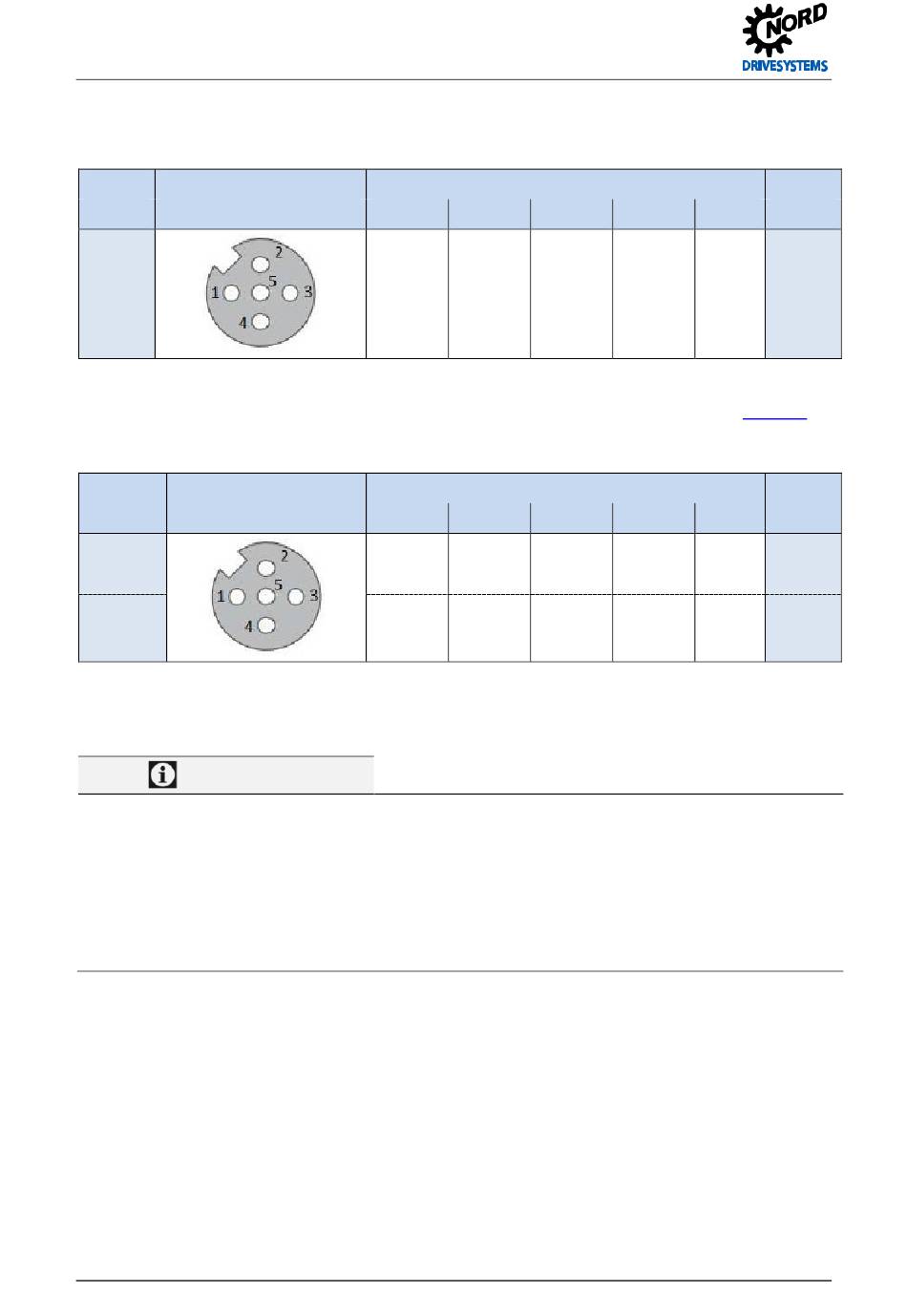

Salidas digitales M3
A partir del tamaño 2 también se dispone del lugar para opciones M3. Aquí están disponibles las dos
salidas digitales DOUT1 y DOUT2.
Función
Hembra M12, codificado A
DOUT1
DOUT2
Si en el equipo se ha instalado la opción SK CU6-STO, en la ubicación para opciones se dispondrá de
las conexiones para la Seguridad funcional; véase también el manual Seguridad funcional
Entradas digitales M4, M5
Función
Hembra M12, codificado A 1
DIN1/ DIN2
DIN3/ DIN4
Las salidas digitales DOUT1 y DOUT2 solo están disponibles en los lugares para opciones M4 y M5 si
se ha instalado la opción SK CU6-STO. Si la opción SK CU6-STO no está instalada, las salidas digitales
solo están disponibles en M3.
Información
Guía de cables
Todos los conductores de control deben tenderse separados de los conductores de red y del motor
para evitar fallos en el equipo.
Si los conductores se tienden en paralelo, debe dejarse una distancia mínima de 20 cm entre los que
conduzcan una tensión superior a 60 V. Esta distancia mínima podrá ser menor si los conductores con
tensión se apantallan o si dentro de los conductos para cables se utilizan bridas de separación de metal
conectadas a tierra.
44
Asignación de contactos
1
2
24 V
DOUT2
GND
Asignación de contactos
2
3
24 V
DIN2
GND
24 V
DIN4
GND
3
4
5
DOUT1
–
4
5
DIN1/
–
DOUT1
DIN3/
–
DOUT2
BU 0800 es-3623
Color
negro
BU
0830.
Color
negro
negro
