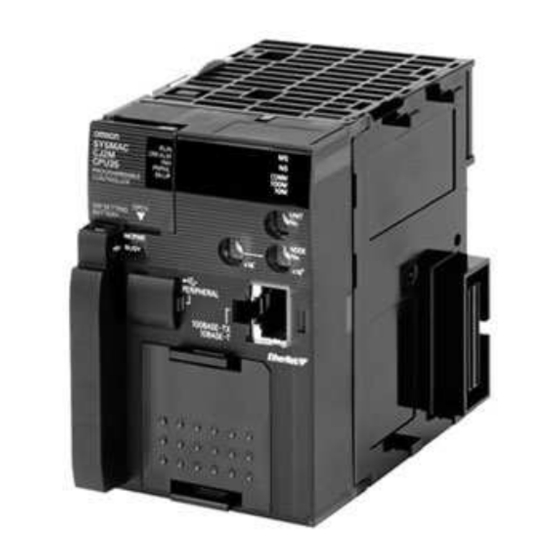

- Página 1 GUÍA MIGRACIÓN CJ1M O CJ1G A CJ2M CJ1M CJ2M CJ1G ESTA GUÍA RÁPIDA CONTIENE: 1 - Comparativa Hardware 2 - Áreas de memoria 3 - Cambios en la configuración con CX-Programmer 4 - Nuevas instrucciones...
- Página 2 1 - COMPARATIVA HARDWARE El primer paso a la hora de realizar el cambio de la serie CJ1M a CJ2M desde el punto de vista de una aplicación particular, es la selección del hardware. 1.1 - CPU En este apartado se muestra una tabla de equivalencias entre las CPUs de la serie CJ1 y las de la serie CJ2, con el objetivo de conocer qué...
- Página 3 CJ1M / CJ1G CJ2M Capacidad Capacidad Capacidad Velocidad Capacidad Velocidad memoria memoria Modelo programa Modelo programa de datos de datos (words) ejecución (words) ejecución (words) (words) En caso de usar CJ1M- CJ2M- 32 k 100 ns 64 k 40 ns...
- Página 4 1.2 - Puertos incluidos en la CPU Las principales diferencias son las siguientes: • Todas las CPUs de las unidades de CJ2M incorporan un puerto USB en lugar del puerto periférico para la conexión con el PC, por lo que el switch numero 4 del frontal que en los CJ1 se usaba para PRPHL ahora deberá...
- Página 5 1.3 - Dimensiones de las CPUs • CJ1M / CJ1G: CJ1M-CPU1x CJ1M-CPU2x CJ1G-CPU4xP CJ1M-CPU1x-ETN • CJ2M: CJ2M-CPU1x CJ2M-CPU3x...
- Página 6 1.4 - Unidades de E/S y módulos opcionales Todas las unidades de E/S y módulos opcionales que se utilizan en un CJ1, son válidos para CJ2, con una novedad, los módulos de entrada y salida de pulsos CJ2M-MD211 (salidas NPN) y CJ2M-MD212 (salidas PNP). •...
- Página 7 En lo referente a las áreas de memoria, al hacer la migración no hay que realizar ningún cambio, ya que el CJ2M abarca toda y más memoria que su CPU correspondiente del CJ1M o del CJ1G, por lo que con el CJ2M tendremos más memoria adicional.
- Página 8 3) CAMBIOS EN LA CONFIGURACIÓN CON CX-PROGRAMMER 3.1) CAMBIAR TIPO DE PLC Y TIPO DE RED ¡¡IMPORTANTE!! Cuando se cambia un proyecto de CJ1 a CJ2, se pierde la configuración de la tabla de E/S, por lo que será necesario volver a crearla y transferir los parámetros de cada tarjeta.
- Página 9 3.2) DIFERENCIAS EN LAS COMUNICACIONES ETHERNET CJ1M-CPU1x- Funciones soportadas CJ2M-CPU3x Servicio de comunicaciones tag data link Servicio de comunicaciones mensajes CIP Servicio FINS/UDP Servicio FINS/TCP FINS SEND,RECV,CMND Setup de la unidad por Webserver Ajuste automático del reloj interno del Función de backup simple...
- Página 10 Para referirse a un miembro de la estructura en el programa (Ladder/ST/SFC) tan solo habrá que poner el nombre de la estructura, seguido de un punto y del nombre del miembro, en el ejemplo: Estructura.Miembro2 Cuando se ha creado una estructura, el nombre de la estructura estará disponible como tipo de dato al crear un nuevo símbolo.
- Página 11 3.3.4) Tareas El número de tareas cíclicas se extiende de 31 en los CJ1 a 128 en los CJ2. 3.3.5) Edición online Más velocidad: en CJ2M, 1ms, mientras que en el CJ1M era de 14ms.
- Página 12 • Operando de disparo: el CJ1M sólo dispone del operando =, mientras que el CJ2M dispone de =, ≠, ≤, ≥, <, >. • En CJ1M el número de muestras estaba fijado a 2000, mientras que en CJ2M se puede modificar.
- Página 13 • En CJ1M el número de objetos que podemos muestrear es de 0 a 31 bits, y de 0 a 6 word, mientras que en CJ2M es de 0 a 31 bits y de 0 a 16 word. CJ1M CJ2M •...
- Página 14 3.4) CONFIGURACIÓN El apartado de Configuración del CJ2M incluye una nueva pestaña llamada “Bloque de E/S”. Aquí se muestra la configuración de los puntos de E/S de los módulos 0 y 1 de pulsos de E/S. • Operación de entrada normal: se puede configurar la constante de tiempo (filtro) de las IN00 a IN19.
- Página 15 Se podrá cambiar la operación de cada una de las entradas; pueden configurarse como entrada normal, entrada de respuesta rápida o entrada de interrupción. • Contadores de alta velocidad: Desde el siguiente cuadro se accede a la configuración de cada uno de los 4 contadores de alta velocidad. •...
- Página 16 4 - NUEVAS INSTRUCCIONES • Instrucciones especiales para una comunicación más rápida: o Refresco más rápido de E/S en unidades especiales de CIO y NC: FIORF, NCDMV. o Refresco más rápido con unidades de macro de protocolo (unidades SCUx2): PMCR2. o Refresco más rápido con unidades de comunicación RXD y TXD (unidades SCUx2): DTXDU, DRXDU:...
