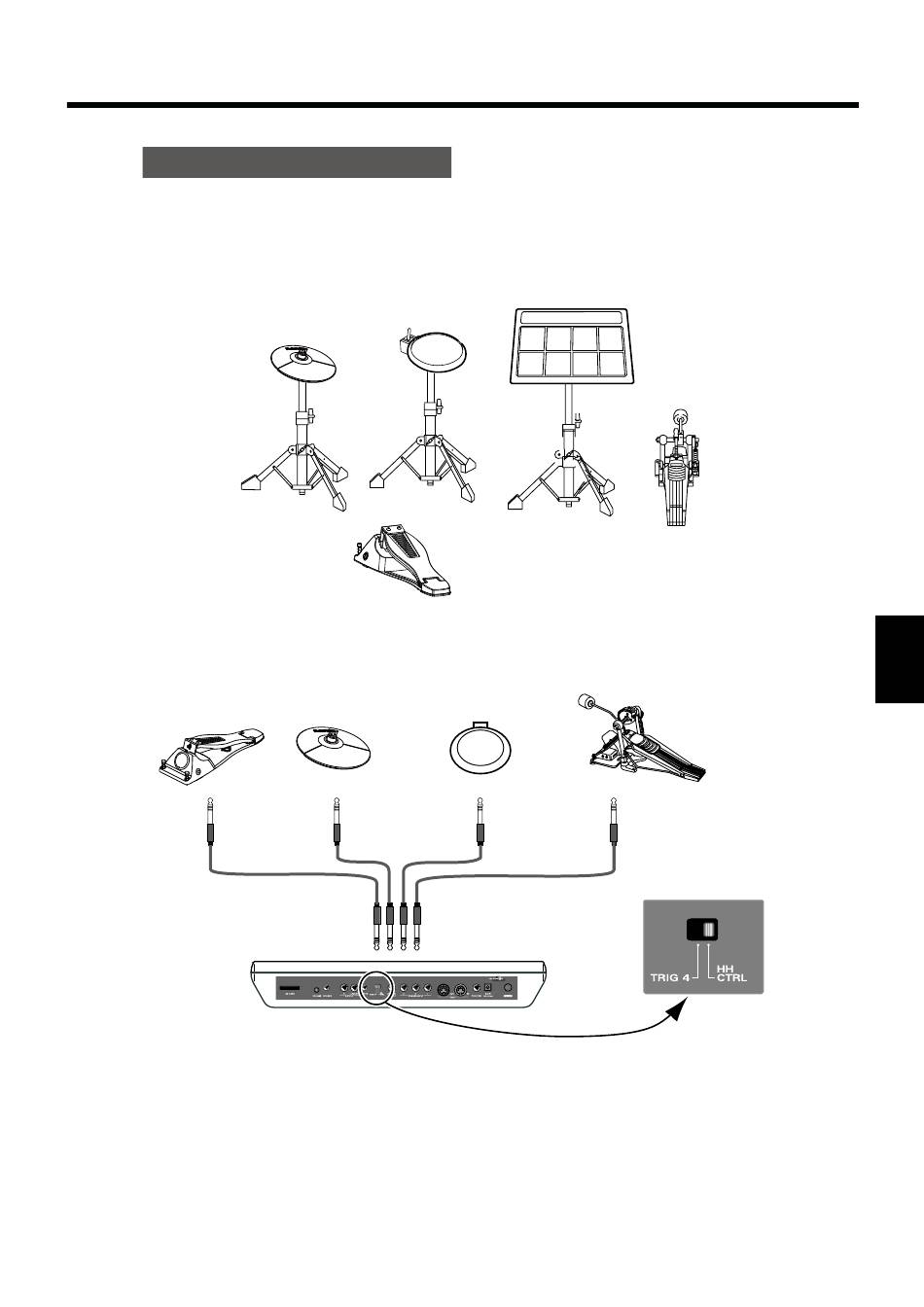

Ejemplo 2: Kit Completo
Si deseas conectar un pedal de control de hi-hat (FD-8; de venta por separado) al puerto HH CTRL/
TRIG 4, establece el interruptor de selección [HH CTRL/TRIG 4] en HH CTRL. Si deseas conectar un
pad externo, ajusta el interruptor en TRIG 4.
Hi-Hat
Hi-Hat Control
Pedal (FD-8) Pad (CY-5)
HH CTRL/TRIG 4
HH CTRL
/TRIG 4
Snare
Hi-Hat Control Pedal
Pad (PD-8)
TRIG 3 TRIG 2
TRIG 1
TRIGGER INPUT (1–3)
Crash Splash Ride China
Tom2 Tom3 Tom4 Tom1
Unidad Disparadora de Bombo (KD-7)
+ Pedal de Bombo
Establecer en HH CTRL
Kick
