11
Ajuste del cortahilos -900/56
.05
11
Ajuste previo de la leva de mando
.05.01
Norma
1. La superficie de rodadura excéntrica de la leva de mando 5 deberá estar lateralmente
centrada con respecto al trinquete de bloqueo 8.
2. Estando la palanca tirahilos en su pms, el comienzo de la mayor excentricidad de la
superficie de rodadura (visto en el sentido de giro) deberá quedar por debajo de la punta
del trinquete de bloqueo 8.
8

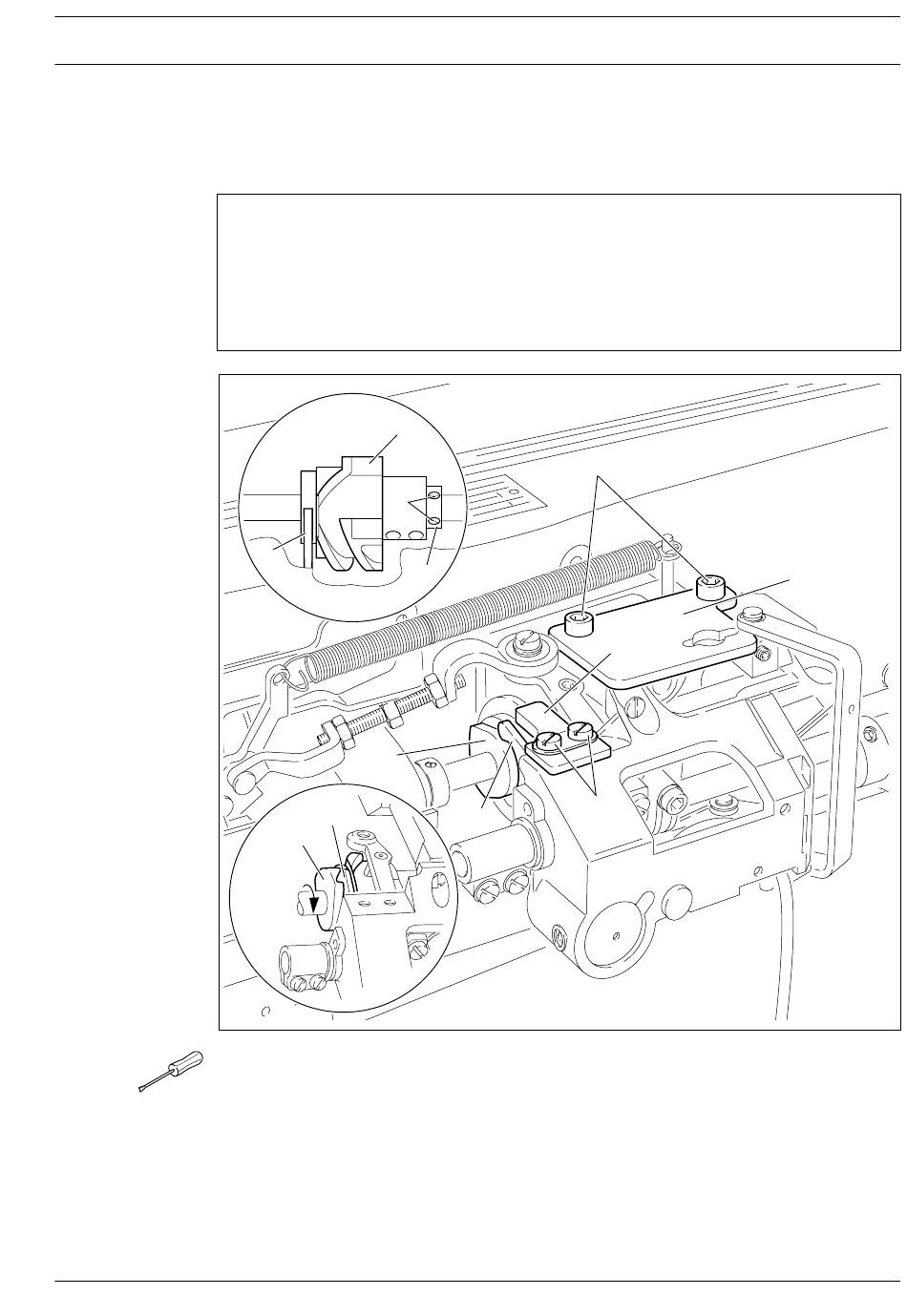

Fig. 11 - 12
● Retire la pieza de bloqueo 1 (tornillos 2).
● Quite la placa 3 (tornillos 4).
● Afloje los cuatro tornillos de la leva de mando 5 y los tornillos 6 del anillo de retención 7.
● Desplace la leva de mando 5 lateralmente conforme a la Norma 1.
● En esa posición, coloque el anillo de retención 7 contra la leva de mando 5 y apriete los
tornillos 6.
● Girando el volante, coloque la palanca tirahilos en su pms.
● Gire la leva de mando en el sentido normal de giro conforme a la Norma 2,
asegurándose de que esté apoyada contra el anillo de retención 7.
● Apriete en esa posición los cuatro tornillos de la leva de mando 5.
5
6
7
5
8
5
4
1
2
8
Ajuste
3
11 - 14
