Estructura del equipo
4
Designación de modelo, placa de características y contenido de suministro
Contenido de
suministro
Tamaño 0
Tamaño 1 – 6
Tamaño 2S
12
• Carcasa del conector para todas las bornas de señal (X10 ... X17), conectadas
• Carcasa del conector para las bornas de potencia (X10 ... X4), conectadas
• Tarjeta de memoria enchufable, conectada
• 1 juego de bornas de apantallado para cables de potencia y cables de señalización,
sin montar. El juego de bornas de apantallado está compuesto por:
– 2 bornas de apantallado para cables de potencia (cada una con 2 bridas de
contacto)
– 1 borna de apantallado para cables de señal (1 brida de contacto) con el MDX60B
– 1 borna de apantallado para cables de señal (2 bridas de contacto) con el
MDX61B
– 6 bridas de contacto
– 6 tornillos para sujeción de las bridas de contacto
– 3 tornillos para sujeción al aparato de las bornas de apantallado
• 1 juego de bornas de apantallado para cables de señal, sin montar. El juego de
bornas de apantallado está compuesto por:
– 1 borna de apantallado para cables de señal (1 brida de contacto)
– 2 bridas de contacto
– 2 tornillos para sujeción de las bridas de contacto
– 1 tornillo para sujeción al aparato de la borna de apantallado
• Sólo para tamaño 6: Barra y 2 pasadores

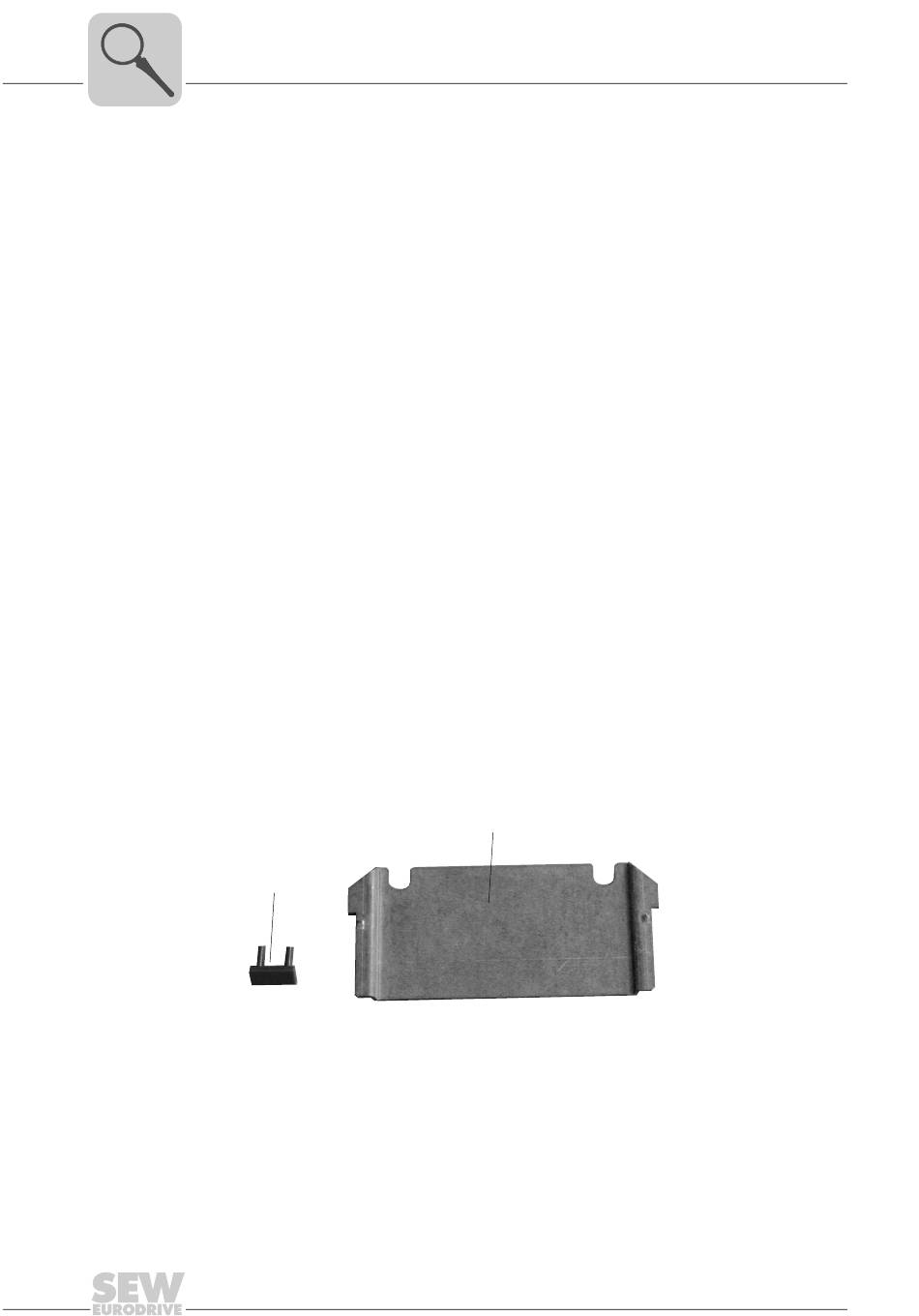

• Juego de accesorios, sin montar. El juego de accesorios (Æ figura siguiente) está
compuesto por:
– 2 escuadras de montaje [1] para la introducción en el disipador
– 2 protecciones contra contacto accidental [2] para conectar a las bornas
X4:-U /+U y a X3:-R(8)/+R(9). Con la protección contra contacto accidental [2]
z z
montada, se alcanza el índice de protección IP20, en caso contrario, IP10
(Æ Cap. "Protección contra contacto accidental").
[2]
Instrucciones de funcionamiento – Variador vectorial MOVIDRIVE
[1]
54587AXX
®
MDX60B/61B
