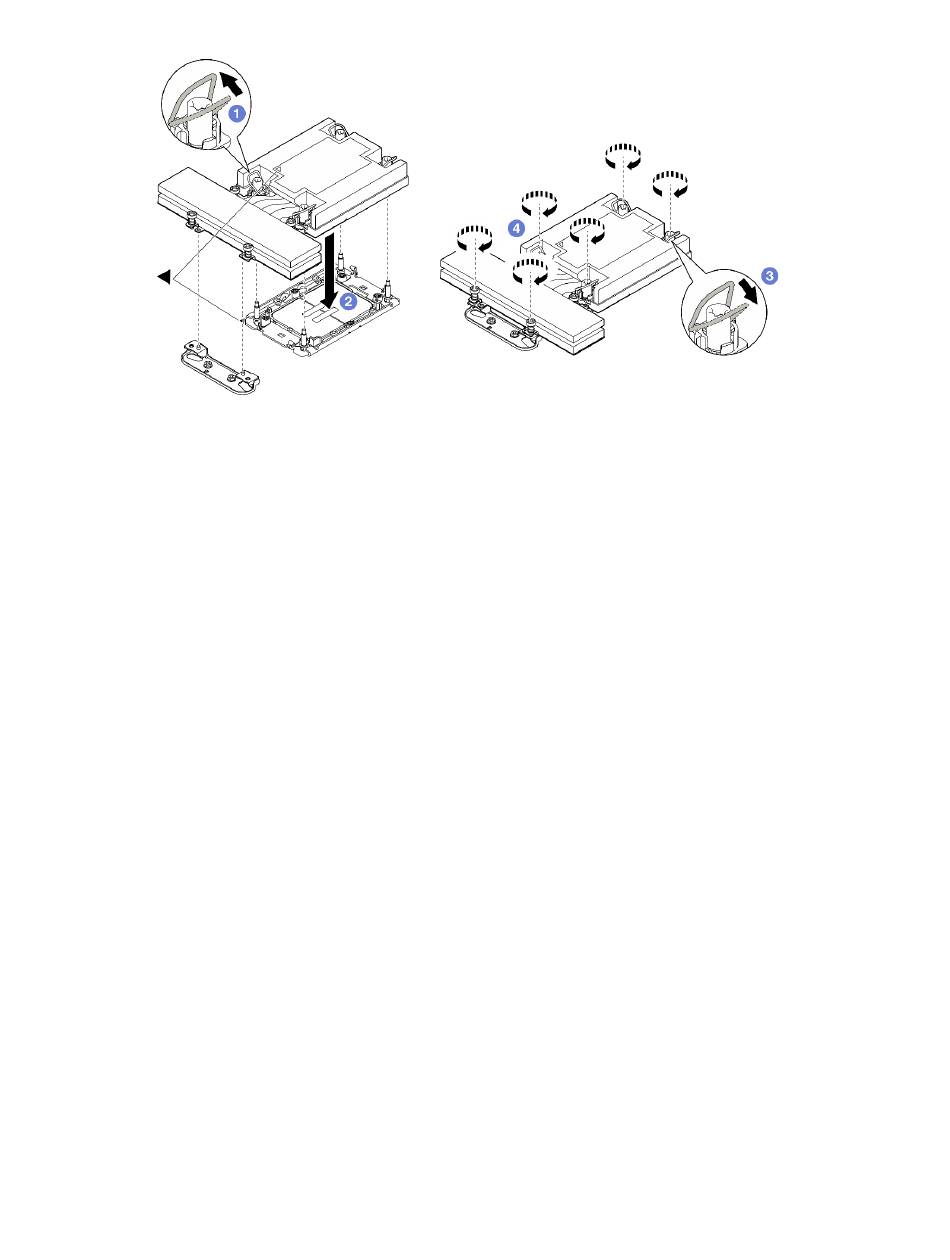

Figura 111. Instalación de un PHM de rendimiento 1U para la configuración de dos procesadores
Una vez completada esta tarea
1. Asegúrese de que todos los cables necesarios se hayan pasado y conectado correctamente y, a
continuación, vuelva a instalar la cubierta superior (consulte
página 181).
2. Vuelva a instalar el nodo en el chasis (consulte
3. Asegúrese de que las unidades de fuente de alimentación necesarias estén instaladas y de que los
cables de alimentación estén conectados y, a continuación, encienda el nodo (consulte
una fuente de alimentación de intercambio en caliente" en la página 64
página 53.)
4. Proceda a completar la sustitución de piezas (consulte
183).
Sustitución del módulo de E/S posterior
Siga las instrucciones que aparecen en esta sección para extraer o instalar el módulo de E/S posterior.
Extracción del módulo de E/S posterior
Siga las instrucciones que aparecen en esta sección para extraer el módulo E/S posterior.
Acerca de esta tarea
Para evitar posibles peligros, asegúrese de leer y seguir la información de seguridad.
Atención: Lea "Directrices de instalación" en la página 43
seguridad" en la página 44
Procedimiento
Paso 1. Prepárese para esta tarea.
a. Apague el nodo (consulte
todos los cables externos del nodo.
156
Guía del usuario de ThinkSystem SD530 V3
para asegurarse de trabajar con seguridad.
"Apagado del nodo" en la página
"Instalación de la cubierta superior" en la
"Instalación de un nodo en el chasis" en la página
"Completar la sustitución de piezas" en la página
y "Lista de comprobación de inspección de
53) y, a continuación, desconecte
"Instalación de
y "Encendido del nodo" en la
82).
