9. Conector del FFC del panel táctil
10. Conector para tarjetas inalámbricas
11. Conector del cable de los parlantes
12. Conector de la unidad de estado sólido M.2

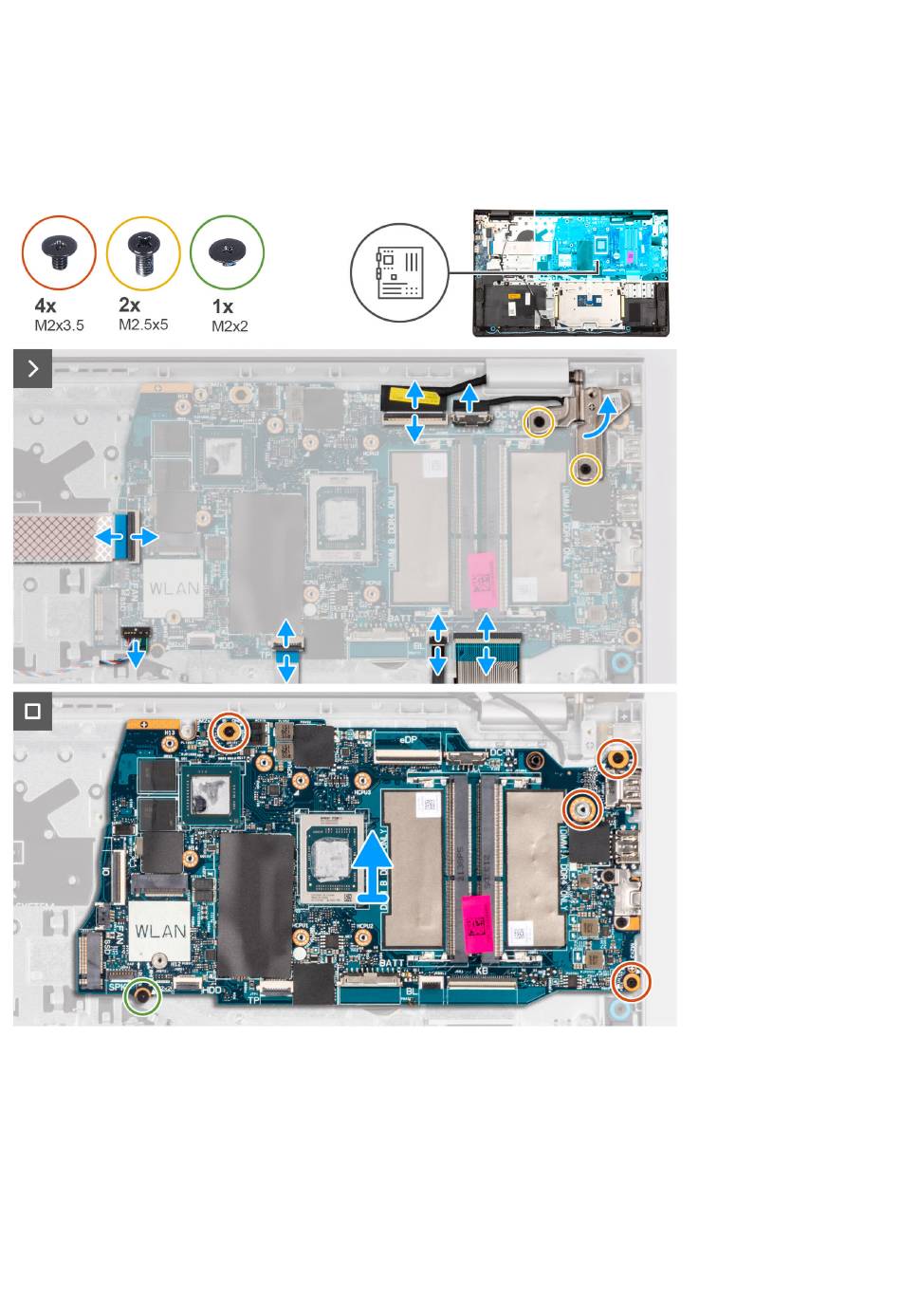

En las imágenes a continuación, se indica la ubicación de la tarjeta madre y se proporciona una representación visual del procedimiento de
extracción.
Pasos
1. Quite los dos tornillos (M2.5x5) que fijan la bisagra derecha de la pantalla a la tarjeta madre y al ensamblaje del teclado y del
reposamanos.
2. Usando un punzón de plástico, levante la bisagra derecha hacia fuera del ensamblaje del teclado y del reposamanos.
3. Desconecte los siguientes cables de la tarjeta madre:
a. FFC de la placa secundaria de I/O
b. Cable eDP
c. Cable del puerto del adaptador de alimentación
Extracción e instalación de unidades reemplazables en campo (FRU)
109
