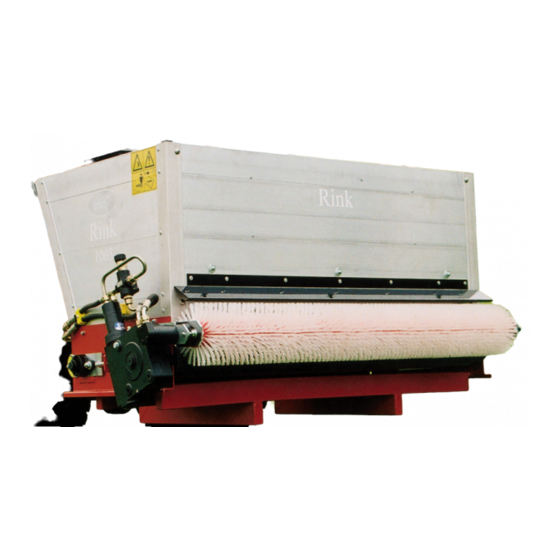

- Página 1 Manual operativo y de piezas RINK Modelo 1005/ 1010 Número de serie NOTA: ES ESENCIAL QUE LEA DETENIDAMENTE ESTE MANUAL OPERATIVO ANTES DE USAR EL VERTI-DRAIN, PARA GARANTIZAR EL USO SEGURO Y LOGRAR EL MEJOR RENDIMIENTO 0948 Spanish 933.120.410...
-
Página 2: Tabla De Contenido
ÍNDICE Contenido Página Reglas de seguridad..............3, 4 Descripción .................. Datos técnicos ................Primera puesta en funcionamiento ..........Manejo ..................* Antes de cada utilización............* Enganchar y desenganchar............* Cargar ................... * Esparcir ..................Asistencia y conservación ..............* Engrasar la esparcedora (cada 50 h de funcionamiento) * Cambio de aceite de la transmisión de la cinta transportadora ................ -
Página 3: Reglas De Seguridad
REGLAS DE SEGURIDAD RINK 1005/ 1010 (1) La esparcedora modelo está fabricada solo para la esparción de gravilla a grano fino y a granel, como por ejemplo arena o materiales parecidos. La utilización de otros materiales no está autorizada. Por consiguiente, los daños que resulten de estos, el fabricante no se hará... -
Página 4: Descripción
(11) Fijarse en la fuerza de apojo admisible del enganche. (12) La esparcedora modelo RINK 1005/ 1010 produce cerca del cepillo un nivel de ruido de 74 dB (a). El Aceite usado es peligroso al medio ambiente; por favor eliminar los desechos filoambiental. -
Página 5: Datos Técnicos
La esparcedora modelo RINK 1005/ 1010 sirve para gravilla a grano fino y a granel, como por ejemplo arena o materiales parecidos. El dispositivo de esparcemiento de la esparcedora se accionan sobre una transmisión y un motor hidráulico para la cinta transportadora y un motor hidráulico para el cepillo. -
Página 6: Primera Puesta En Funcionamiento
* En caso de uso de la esparcedora en vías públicas, es posible hacerlo solo con un certificado de ITV: - Controlar la instalation de la iluminación * Despues del primer viaje de utilización - Apretar las tuercas de las ruedas. - Controlar el juego de los cubos de las ruedas y, si hace falta, ajustarlos. -
Página 7: Enganchar Y Desenganchar
MANEJO Enganchar y desenganchar - Enganchar la esparcedora al vehiculo. - Conectar las tuberías flexibles hidráulicas: La tubería a presión abajo, la tubería de retorno arriba. La circulación de aceite es necesario. El sistema hidráulico sea llenado por parte de la º... -
Página 8: Esparcir
ESPARCIR Elementos de mando: La velocidad del cepillo se puede ajustar solo con las revoluciones del traktor. 1 Regulador para poner la velocidad de la cinta transportadora: Graduación de la escala del 0 hasta el 10 Ajustar el espesor de esparción: El espesor de esparción (mm) depende de - La velocidad del vehiculo - La velocidad de la cinta transportadora (regulador) -
Página 9: Asistencia Y Conservación
ASISTENCIA Y CONSERVACIÓN Engrasar la esparcedora (cada 50 h de funcionamiento) Engrasar con grasa de aplicación múltiple: 1 Los cojinetes de cada lado del cilindro de cepillo 2 Los cojinetes de cada lado del eje de avance trasero 3 Los cojinetes de cada lado del eje de avance delantero 4 Los cojinetes del eje portador Los cojinetes sin engrasadores no nesisitan mantenimiento. -
Página 10: Cambio De Aceite De La Transmisión De La Cinta Transportadora (Cada 2 Años)
ASISTENCIA Y CONSERVACIÓN Cambio de aceite de la transmisión de la cinta transportadora (cada 100 h de funcionamiento) - Destornillar el tornillo de llenado (1). - Destornillar el tornillo de salida (2) en la cara interior abajo y purgar el aceite. - Atornillar el tornillo de salida con un anillo de retención nuevo. -
Página 11: Graduación Del Cepillo (Si Es Necesario)
Graduación del cepillo (si es necesario) - Soltar los dos tornillos(1) de cada lado del cilindro del cepillo. - Mover el cilindro del cepillo, hasta que toca el cepillo la cinta transportadora. - Apretar los tornillos(1). Graduación de la tensión de cinta transportadora (en caso de patinar) - Aflojar la contratuerca (1). -
Página 12: Graduación De La Cinta Transportadora Despues Del Montaje
Desmontar y montar la cinta transportadora - Sacar los tornillos (1) de los dos lados y quitar el chásis. - Sacar los tornillos (2) y quitar el cilindro del cepillo completamente. - Aflojar la cinta transportadora por los lados (3). - Quitar el cojinete de la derecha, según el sentido de la marcha (4). -
Página 13: Abastecimiento Externo Del Aceite
- Cerrar el tubo de la alimentación. Por favor observar: Eso es un circuito hidráulico cerrado. Para prevenir contra contaminaciónes eventuales hay que cambiar el filtro (4A) de reflujo cada 100 h de funcionamiento. Parts list RINK 1005/ 1010 (Solamente las piezas muy importante) - Página 14 Encargo de piezas de recambios Por favor, facilítenos el tabajo mencionando los datos siguientes: - Número del chásis - respectivamente N° de identificación - Año de construcción (sí es conocido) - Número de la lista de piezas de recambio - Denominación - Número de pedido Ejemplo de pedir: 529413...
