Página 3 Monitorización de condición SM 1281 Introducción Consignas básicas de seguridad Fundamentos de la SIPLUS monitorización y diagnóstico de vibraciones Sistema de monitorización de Vista general del sistema condición Monitorización de condición SM Funciones 1281 Planificación de la Instrucciones de servicio aplicación Montaje Conexión...
Página 4 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
Página 5 Documentación de SIMATIC ....................13 1.3.1 Guía de orientación de la documentación ................13 Servicio técnico y asistencia ....................14 1.4.1 Portal de Siemens Industry Online Support ................. 14 1.4.2 Ayuda & Contacto ......................14 1.4.3 Servicios de repuestos ......................15 Información importante del producto .................
Página 6 Índice Diagnóstico de vibraciones mediante el cálculo de valores característicos en el tiempo ..38 3.5.1 Sinopsis ..........................38 3.5.2 Normas y directivas ......................40 3.5.3 Monitorización de tendencias de las magnitudes medidas ..........40 3.5.4 Evaluación del estado de la máquina a través del valor eficaz (RMS) de la magnitud de vibración ...........................
Página 7 Índice 5.8.4 Grabación de datos crudos ....................71 Autovigilancia del sistema ....................74 5.10 Gestión de la hora ......................74 5.11 Intercambio de datos a través de WebDAV ................75 5.12 Intercambio de datos vía FTP ....................77 5.13 Intercambio de datos vía OPC UA ..................78 5.14 Exportación de datos ......................
Página 8 Índice 10.3.4 DB SM1281_Status ......................126 10.3.4.1 DB SM1281_Status: parámetros ..................126 10.3.5 DB SM1281_Backup ......................129 10.3.5.1 DB SM1281_Backup: parámetros ..................129 10.4 Uso de la librería ......................131 10.4.1 Integración de la librería en STEP 7 ................... 131 10.4.2 Integración de bloques en STEP 7 ..................
Página 9 Índice 11.3.6.2 Grabación de datos crudos ....................191 11.3.6.3 Configuración X-Tools ...................... 192 11.3.6.4 Guardar y restaurar ......................193 11.3.6.5 Configuración PLL ......................196 11.3.6.6 Limpiar ..........................197 11.3.6.7 Identificación ........................200 11.3.7 Ayuda & Contacto ......................201 11.3.8 Página web para paneles HMI ..................201 Reparación y mantenimiento ......................
Página 10 Índice Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 11 SIPLUS CMS1200 SM 1281 mencionados en las instrucciones de servicio y describe el estado de suministro actual. Marcas SIMATIC y SIPLUS son marcas registradas de Siemens AG. ® ® Convenciones de nombres En la presente documentación, además de la denominación de producto "SIPLUS CMS1200 SM 1281 Condition Monitoring", se utilizan también las denominaciones "SM 1281", "tarjeta",...
Página 12 Se dan a modo de mero sin declaración de idoneidad del respectivo producto para su aplicación en un caso individual específico. Sin acuerdo contractual explícito Siemens no asume responsabilidad sobre tal idoneidad. La idoneidad para una aplicación particular en un caso individual específico debe ser evaluada por el usuario teniendo en cuenta todos los requisitos técnicos, legales y demás...
Página 13 Este documento contiene recomendaciones de productos de terceros. Siemens conoce la aptitud básica de estos productos de terceros. Puede utilizar productos equivalentes de otros fabricantes. Siemens no se hace responsable de la calidad de los productos de terceros. 1.2.2 Novedades Historial Edición...
Página 14 Páginas web de terceros Descripción El presente documento puede contener enlaces a páginas web de terceros. Siemens no asume responsabilidad alguna por los contenidos de dichas páginas web ni comparte necesariamente los contenidos ni las opiniones vertidos en ellas. Siemens no controla la información publicada en estas páginas web ni tampoco es responsable del contenido o la...
Página 15 Documentación Contenidos más destacados Descripción del Manual de sistema Sistema de • Planificación de la aplicación sistema automatización S7-1200 • Montaje (https://support.industry.siemens.com/cs/w w/es/view/36932465) • Conexión • Puesta en marcha Instalación de Manual de funciones Instalación de • Fundamentos controladores con controladores con inmunidad a las •...
Página 16 Servicio técnico y asistencia 1.4.1 Portal de Siemens Industry Online Support Encontrará información importante sobre el producto en el Siemens Industry Online Support, al que puede acceder de las maneras siguientes: • Página web: SIOS (https://support.industry.siemens.com/cs/ww/es/) • App Industry Online Support (para Apple iOS y Android) Contenido de Siemens Online Support •...
Página 17 El servicio de repuestos en línea "Spares on Web" ofrece determinados repuestos para el producto: • Página web: dirección (https://www.sow.siemens.com) de SOW. Sistemas de monitorización de condición SIPLUS CMS en Internet Encontrará información actual sobre los sistemas de monitorización de condición SIPLUS CMS en nuestra web (https://www.siemens.com/siplus-cms).
Página 18 Introducción 1.5 Información importante del producto Información importante del producto 1.5.1 Uso reglamentario Los dispositivos SM 1281 cumplen las homologaciones impresas en la placa de características. En caso de preguntas sobre la licitud de la instalación en el entorno previsto, diríjase al soporte técnico.
Página 19 Consignas básicas de seguridad Consignas de seguridad generales ADVERTENCIA Descarga eléctrica y peligro de muerte por otras fuentes de energía Tocar piezas que están bajo tensión puede provocar lesiones graves o incluso la muerte. • Trabaje con equipos eléctricos solo si tiene la cualificación para ello. •...
Página 20 Consignas básicas de seguridad 2.1 Consignas de seguridad generales ADVERTENCIA Peligro de descarga eléctrica y de incendio en caso de red con impedancia insuficiente Las corrientes de cortocircuito demasiado altas pueden provocar que los dispositivos de protección no puedan interrumpirlas y resulten dañados y, en consecuencia, se produzca una descarga eléctrica o un incendio.
Página 21 Consignas básicas de seguridad 2.1 Consignas de seguridad generales ADVERTENCIA Descarga eléctrica por pantallas de cables no contactadas El sobreacoplamiento capacitivo puede suponer un peligro mortal por tensiones de contacto si las pantallas de cable no están contactadas. • Contacte las pantallas de los cables y los conductores no usados de los cables de potencia (p.
Página 22 Consignas básicas de seguridad 2.1 Consignas de seguridad generales ATENCIÓN Daños materiales por conexiones de potencia flojas Los pares de apriete insuficientes o las vibraciones pueden aflojar las conexiones de potencia. Como consecuencia, pueden producirse daños por incendio, defectos en el equipo o fallos de funcionamiento.
Página 23 • Desconecte los equipos radioeléctricos, teléfonos móviles y dispositivos portátiles con WLAN cuando se acerque a menos de 20 cm de los componentes. • Utilice la "SIEMENS Industry Online Support App" o un escáner de códigos QR solo estando desconectado el equipo.
Página 24 Consignas básicas de seguridad 2.1 Consignas de seguridad generales ATENCIÓN Sobrecalentamiento por posición de montaje no admisible Si la posición de montaje no es admisible, el equipo puede sobrecalentarse y sufrir daños. • Opere el equipo exclusivamente en las posiciones de montaje admisibles. ADVERTENCIA Peligros desconocidos por ausencia o ilegibilidad de los rótulos de advertencia La ausencia o ilegibilidad de los rótulos de advertencia pueden provocar peligros...
Página 25 Consignas básicas de seguridad 2.2 Daños en el equipo por campos eléctricos o descarga electrostática Nota Consignas de seguridad importantes sobre Safety Integrated Si desea utilizar Safety Integrated, aténgase a las consignas de seguridad de esa documentación. ADVERTENCIA Fallos de funcionamiento de la máquina a consecuencia de una parametrización errónea o modificada Una parametrización errónea o modificada puede provocar en máquinas fallos de funcionamiento que pueden producir lesiones graves o la muerte.
Página 26 Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones de productos en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos.
Página 27 Consignas básicas de seguridad 2.5 Riesgos residuales de sistemas de accionamiento (Power Drive Systems) Manual de configuración de Industrial Security (https://support.industry.siemens.com/cs/ww/es/view/108862708/en) ADVERTENCIA Estados operativos no seguros debidos a una manipulación del software Las manipulaciones del software (p. ej. mediante virus, troyanos o gusanos) pueden provocar estados operativos inseguros en la instalación, con consecuencias mortales,...
Página 28 Consignas básicas de seguridad 2.5 Riesgos residuales de sistemas de accionamiento (Power Drive Systems) – fallo de componentes – errores de software – funcionamiento y/o condiciones ambientales fuera de lo especificado – influencias externas/desperfectos – cortocircuitos o defectos a tierra en el circuito intermedio de tensión continua del convertidor 3.
Página 29 Consignas básicas de seguridad 2.6 Consignas de seguridad Consignas de seguridad Conexión de sensores ADVERTENCIA Peligro de descarga eléctrica Las entradas del SM 1281 poseen un aislamiento galvánico funcional de hasta 500 V. En caso de contacto con piezas bajo tensión, puede producirse la muerte o lesiones graves. •...
Página 30 (Página 142)), la transferencia de la contraseña se realiza sin cifrado. Esto permite a un potencial atacante averiguar fácilmente la contraseña del servidor FTP. Siemens recomienda usar protección de acceso para la red empleada. Configuración de red La siguiente tabla muestra los ajustes de red del SM 1281 para la comunicación mediante la...
Página 31 Consignas básicas de seguridad 2.6 Consignas de seguridad Nombre Número de Protocolo de Dirección Función puerto transporte HTTP Inbound Este servicio se utiliza para la interfaz web, así como para la transferencia de archivos (iniciada por el usuario) con WebDAV. HTTPS Inbound No se utiliza...
Página 33 Fundamentos de la monitorización y diagnóstico de vibraciones Introducción a la monitorización de vibraciones Para poder monitorizar una máquina de manera eficaz durante el funcionamiento, es necesario registrar determinadas magnitudes. Las magnitudes esenciales son aquellas que describen con más precisión el estado de la máquina. En este contexto, las vibraciones mecánicas son especialmente importantes, debido a su valor informativo.
Página 34 Fundamentos de la monitorización y diagnóstico de vibraciones 3.2 Vibraciones mecánicas • indicador de la operación segura, la vida útil y el rendimiento de la máquina • base para el diagnóstico de la máquina y la amortiguación de vibraciones Significado del diagnóstico de vibraciones El diagnóstico de vibraciones es la base para la monitorización de estado mecánica de una máquina.
Página 35 Fundamentos de la monitorización y diagnóstico de vibraciones 3.3 Medición de vibraciones – del diseño del rodamiento – de los cimientos • Estado de lubricación del rodamiento • Desacoplamiento de los cimientos • Relación entre las masas de la máquina y los cimientos Medición de vibraciones 3.3.1 Sensor de aceleración...
Página 36 Fundamentos de la monitorización y diagnóstico de vibraciones 3.3 Medición de vibraciones La figura siguiente muestra un ejemplo de un captador de frecuencia con la respuesta en frecuencia típica. Sensor de aceleración Comportamiento de frecuencia típico (resonancia a entre 34 y 36 kHz) 3.3.2 Elección del lugar de medición Elegir el lugar de medición...
Página 37 Fundamentos de la monitorización y diagnóstico de vibraciones 3.3 Medición de vibraciones No son recomendables como lugar de medición las piezas de la carcasa o el revestimiento que vibran sueltas o que se deforman elásticamente (p. ej., la tapa del ventilador). Lugar de medición tapa del ventilador 3.3.3 Acoplamiento al objeto de medición...
Página 38 Fundamentos de la monitorización y diagnóstico de vibraciones 3.3 Medición de vibraciones Tipos de fijación Idoneidad/particularidade Rango de frecuencia Fijación por pegado, En función de las Límite superior de p. ej., con adhesivo propiedades de frecuencia instantáneo o resina temperatura del adhesivo de 10 a 18 kHz epoxi utilizado...
Página 39 Fundamentos de la monitorización y diagnóstico de vibraciones 3.4 Procedimiento para la detección de errores y el diagnóstico Núm. Magnitud de vibración Causas de la vibración y límites de medida ① Elongación vibratoria (μm) Vibraciones del eje de 1 Hz a 0,4 kHz ②...
Página 40 Fundamentos de la monitorización y diagnóstico de vibraciones 3.5 Diagnóstico de vibraciones mediante el cálculo de valores característicos en el tiempo 3.4.2 Tipos de defectos y diagnóstico Métodos de diagnóstico La tabla siguiente muestra los tipos de defecto más usuales que pueden registrarse mediante procedimientos de diagnóstico.
Página 41 Fundamentos de la monitorización y diagnóstico de vibraciones 3.5 Diagnóstico de vibraciones mediante el cálculo de valores característicos en el tiempo Las mediciones de banda ancha de vibraciones en el tiempo permiten conocer el estado general de una máquina y la eficacia de las medidas adoptadas para la supresión de vibraciones.
Página 42 Fundamentos de la monitorización y diagnóstico de vibraciones 3.5 Diagnóstico de vibraciones mediante el cálculo de valores característicos en el tiempo 3.5.2 Normas y directivas Normas y directivas Para la monitorización de máquinas mediante valores característicos de banda ancha se aplican las siguientes normas y directivas: Normas EN 60034-14...
Página 43 Fundamentos de la monitorización y diagnóstico de vibraciones 3.5 Diagnóstico de vibraciones mediante el cálculo de valores característicos en el tiempo ① Durante el rodaje de una máquina nueva, los valores característicos suelen ser algo elevados al principio. Más tarde, las magnitudes adquieren valores compatibles con un buen estado de la máquina.
Página 44 Fundamentos de la monitorización y diagnóstico de vibraciones 3.5 Diagnóstico de vibraciones mediante el cálculo de valores característicos en el tiempo Relación entre canales de vibración y modo de análisis: Por cada módulo pueden operarse siempre solo dos canales en el modo de análisis móvil. Los otros dos canales trabajan sin variaciones en el modo de análisis estándar.
Página 45 Fundamentos de la monitorización y diagnóstico de vibraciones 3.5 Diagnóstico de vibraciones mediante el cálculo de valores característicos en el tiempo 3.5.5 Cálculo del valor característico a través de la aceleración de la vibración (DKW) 3.5.5.1 Descripción del procedimiento de diagnóstico (DKW) Propiedades del valor característico de diagnóstico (DKW) con la tarjeta SM 1281 Valor característico Rango de frecuencia...
Página 46 Fundamentos de la monitorización y diagnóstico de vibraciones 3.5 Diagnóstico de vibraciones mediante el cálculo de valores característicos en el tiempo Indicaciones para la parametrización en SM 1281 El término a (0) * a (0) representa el valor de referencia para el cálculo del DKW. Este valor máx de referencia puede parametrizarse en la tarjeta SM 1281 en función de la velocidad de giro.
Página 47 Fundamentos de la monitorización y diagnóstico de vibraciones 3.6 Diagnóstico de vibraciones mediante análisis de frecuencias Diagnóstico de vibraciones mediante análisis de frecuencias 3.6.1 Sinopsis El diagnóstico de vibraciones en el dominio del tiempo carece de utilidad cuando se pretende analizar a fondo las causas de los síntomas de desgaste.
Página 48 Fundamentos de la monitorización y diagnóstico de vibraciones 3.6 Diagnóstico de vibraciones mediante análisis de frecuencias Análisis de frecuencias El principio del análisis de frecuencias consiste en trasladar una señal desde el dominio del tiempo al dominio de la frecuencia por medio de un análisis espectral. Un método matemático que se usa a menudo con este fin es la transformada de Fourier.
Página 49 Fundamentos de la monitorización y diagnóstico de vibraciones 3.6 Diagnóstico de vibraciones mediante análisis de frecuencias Figura 3-4 Espectro total de velocidad de vibración 3.6.2.2 Ejemplo de aplicación: desequilibrio (desbalance) Ejemplo de desequilibrio En caso de desequilibrio, la amplitud de la frecuencia de rotación está muy marcada tanto en sentido horizontal como vertical.
Página 50 Fundamentos de la monitorización y diagnóstico de vibraciones 3.6 Diagnóstico de vibraciones mediante análisis de frecuencias 3.6.3 Espectro de la aceleración de la vibración 3.6.3.1 Descripción del procedimiento de diagnóstico Características de SM 1281 Espectro Rango de frecuencia Resolución Monitorizable Aceleración de la de 2 Hz a 23 kHz 2,86 Hz...
Página 51 Fundamentos de la monitorización y diagnóstico de vibraciones 3.6 Diagnóstico de vibraciones mediante análisis de frecuencias Este defecto se detecta, p. ej., en los siguientes casos: • Frecuencia de barra con bandas laterales del doble de la frecuencia de red (ver figura) •...
Página 52 Fundamentos de la monitorización y diagnóstico de vibraciones 3.6 Diagnóstico de vibraciones mediante análisis de frecuencias 3.6.4 Espectro de la envolvente 3.6.4.1 Descripción del procedimiento de diagnóstico (envolvente) Características de la tarjeta SM 1281 Espectro Velocidad de Rango de Resolución Monitorizable giro frecuencia...
Página 53 Fundamentos de la monitorización y diagnóstico de vibraciones 3.6 Diagnóstico de vibraciones mediante análisis de frecuencias Al transformar la señal de tiempo en una señal de frecuencia, se hacen visibles las frecuencias de defecto. 3.6.4.2 Ejemplo de aplicación de análisis de rodamientos: daños en el rodamiento (envolvente) Ejemplo de daños en el rodamiento A menudo se originan daños en la vía de rodadura del anillo exterior.
Página 54 Fundamentos de la monitorización y diagnóstico de vibraciones 3.6 Diagnóstico de vibraciones mediante análisis de frecuencias 3.6.5 Funcionamiento de la monitorización de espectro Al combinar distintos métodos de monitorización (dependientes o independientes de la velocidad de giro) en un mismo espectro, se obtiene una banda de monitorización para advertencia y otra para alarma.

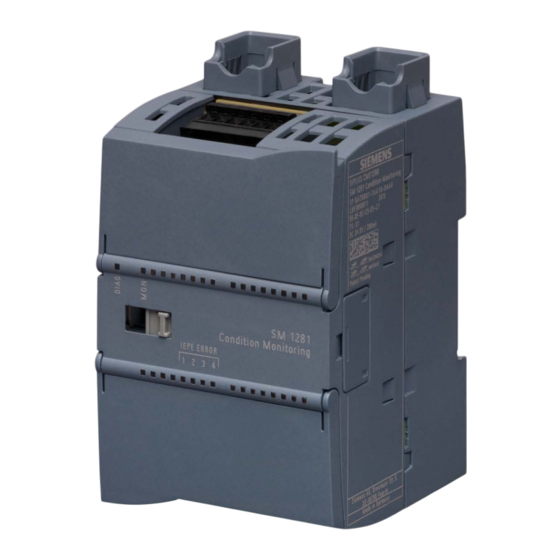

Página 55 Vista general del sistema Características El módulo SM 1281 es un módulo concebido para el uso con el controlador programable SIMATIC S7-1200. El SM 1281 permite monitorizar en todo momento el estado de los componentes sujetos a desgaste, p. ej., motores, rodamientos y piezas críticas de máquinas. El SM 1281 puede emplearse como sistema de monitorización independiente con una CPU S7-1200 a partir de FW 4.1.
Página 56 Vista general del sistema 4.2 Configuración (integración en redes) Módulo Versión de Librería necesaria en el Software de configuración firmware del TIA Portal STEP 7 (TIA Portal) módulo SM 1281 V3.3 LSM 1281 V3.7 V16, V17 y V18 SM 1281 V3.4 LSM 1281 V3.8 V16, V17 y V18...
Página 57 Vista general del sistema 4.4 Datos de pedido Estructura ⑤ Conexiones para cuatro sensores de vibración IEPE ⑥ Lengüeta deslizante para conexión de bus de fondo "aguas arriba" ⑦ • DIAG (rojo/verde): indicación de diagnóstico de S7 • MON (verde): monitorización activa; indica que el aparato se encuentra en estado "RUN: Monitorizar".
Página 58 Vista general del sistema 4.4 Datos de pedido Ready to use Bundle (https://support.industry.siemens.com/cs/ww/es/view/109794341) Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 59 Funciones Sinopsis La imagen siguiente muestra una sinopsis de funcionamiento del SM 1281 y el intercambio de datos entre el controlador y el SM 1281. En los capítulos siguientes encontrará información sobre las distintas funciones. Estados operativos El Condition Monitoring System SIPLUS SM 1281 puede adoptar diversos estados operativos durante el funcionamiento.
Página 60 Funciones 5.2 Estados operativos Inicialización Tras la conexión, el dispositivo se encuentra en el estado "Arranque". El arranque dura aproximadamente un minuto, aunque puede llegar a durar 3. En este estado se realizan inicializaciones únicas. A continuación se llevan a cabo una serie de acciones relevantes para la operatividad del dispositivo.
Página 61 Funciones 5.2 Estados operativos STOP: Sistema preparado Si todas las inicializaciones y preparativos se llevan a cabo correctamente, se pasa al estado "STOP: Sistema preparado". Con ello, el dispositivo está operativo, pero todavía no se encuentra en un modo de operación activo. Por lo tanto, no hay detección ni monitorización de magnitudes de proceso.
Página 62 Funciones 5.2 Estados operativos Si la tensión emitida está fuera de las indicaciones de la hoja de datos del sensor, debe comprobarse la causa (rotura de cable, cortocircuito, avería del sensor...). Nota Para los canales desactivados del SM 1281 se emite un valor estándar de 10,5 V. Transición a un modo de operación activo ①...
Página 63 Funciones 5.3 Modo Medida determinados estados de transición (p. ej., el arranque y la parada de una máquina) del objeto monitorizado. Con esta función puede evitarse que el SM 1281 emita mensajes no deseados a causa de estados de transición del objeto monitorizado. Ejemplo: El arranque de una máquina junto a la instalación monitorizada puede afectar a la señal de vibración medida.
Página 64 Funciones 5.4 Modo de monitorización El usuario también puede guardar datos sin formato actuales para su análisis y evaluación posteriores (ver capítulo Grabación de datos crudos (Página 71)). Ver "RUN: Medir" en el capítulo Estados operativos (Página 57) y Cambiar el modo de operación (Página 152).
Página 65 Funciones 5.4 Modo de monitorización Espectros Rango de frecuencia Rango de velocidad de giro Aceleración 10 Hz ... 23 kHz > 120 r/min Envolvente 2 Hz...1 kHz 120… 2400 r/min 10 Hz...2 kHz 2400… 4800 r/min 10 Hz...5 kHz 4800… 12000 r/min 10 Hz...10 kHz >12000 r/min 5.4.1...
Página 66 Funciones 5.4 Modo de monitorización 5.4.2 Monitorización selectiva por frecuencia (espectro de velocidad/aceleración de vibración) Monitorización de espectros (velocidad, aceleración) Para la monitorización del espectro de aceleración y del espectro de velocidad pueden combinarse los siguientes métodos. El orden corresponde a la prioridad (orden descendente): •...
Página 67 Funciones 5.4 Modo de monitorización Las bandas de umbrales están compuestas por umbrales de advertencia y alarma para cuatro tipos de defectos: • Daños en anillo exterior • Daños en anillo interior • Daños en el cuerpo de rodadura • Daños en la jaula Esos umbrales pueden especificarse para hasta cinco grados (múltiplos de las respectivas frecuencias de deterioro).
Página 68 Funciones 5.5 Medición de la velocidad de giro En el caso de vRMS, aRMS y DKW, la histéresis debe especificarse siempre como porcentaje. Fundamentos de la histéresis Descripción Se trata de una histéresis unilateral de valor absoluto que solo entra en acción cuando el valor monitorizado cae por debajo del umbral.
Página 69 Funciones 5.5 Medición de la velocidad de giro Duración mínima de impulsos: • Cuando un generador de impulsos envía impulsos positivos de velocidad, estos se registran con seguridad a partir de una duración de 50 µs. • Cuando un generador de impulsos envía impulsos negativos de velocidad, estos se registran con seguridad a partir de una duración de 600 µs.
Página 70 Funciones 5.6 Sistema de avisos Sistema de avisos El sistema de avisos del SM 1281 registra los eventos que se producen en el sistema, en el aparato o en el proceso. Se muestran los siguientes avisos: • Avisos de proceso: alarmas, advertencias •...
Página 71 Funciones 5.7 Indicadores de estado y valor actual Ver mensajes de log Los mensajes de proceso y de sistema se almacenan en un log de mensajes y se muestran en la página "Mensajes de log" (Página 167). El log de mensajes puede contener unas 50000 entradas. En el momento en que se producen nuevos mensajes, se sobrescriben automáticamente los datos más antiguos.
Página 72 Funciones 5.8 Registro de datos Registro de datos 5.8.1 Registro de datos: tendencias Curvas de tendencia Los valores característicos válidos (vRMS, aRMS, DKW, aValordepico, AUX) y los valores de la velocidad de giro se guardan automáticamente como curvas de tendencia en el estado RUN. También pueden registrarse como curva de tendencia los valores de amplitud monitorizados de los espectros.
Página 73 Funciones 5.8 Registro de datos Composición de una huella o fingerprint La huella o fingerprint almacenada contiene datos sincronizados. Está compuesta por: • todos los espectros de frecuencias calculados actualmente • la velocidad de giro correspondiente • los valores característicos de RMS calculados simultáneamente en el mismo canal IEPE (si los hay).
Página 74 Funciones 5.8 Registro de datos El registro de datos brutos puede ser desencadenado por los siguientes eventos: • Rebase de un valor límite • A través del programa de usuario de S7 • Orden del usuario. Dependiendo de la entrada OpClass RawData del bloque de función SM1281_Module (ver capítulo Bloques (Página 106)), existen dos variantes de registro: Variante 1: sin clase de servicio Los datos brutos se almacenan en registros individuales en el directorio de datos brutos del...
Página 75 Funciones 5.8 Registro de datos Disparo de una grabación de datos crudos Una grabación de datos crudos puede ser disparada por tres eventos: • Rebase de un valor límite: Para cada canal o para cada método de análisis de un canal de vibración puede definirse si el rebase del umbral dará...
Página 76 Funciones 5.9 Autovigilancia del sistema • A través de FTP (ver capítulo Intercambio de datos vía FTP (Página 77)) • A través de envío activo de datos sin formato por FTP (ver capítulo Intercambio de datos por FTP (Página 77)) Consulte también General (Página 189) Autovigilancia del sistema...
Página 77 El ajuste de la hora se realiza en TIA Portal (ver el manual de sistema Sistema de automatización S7-1200 (https://support.industry.siemens.com/cs/ww/es/view/36932465)). 5.11 Intercambio de datos a través de WebDAV...
Página 78 Funciones 5.11 Intercambio de datos a través de WebDAV Indicaciones para el uso de WebDAV Nota • Importe únicamente archivos exportados previamente por un SM 1281 o admisibles para el SM 1281. Estos archivos solo deben copiarse a los directorios de WebDAV previstos para ello.
Página 79 Funciones 5.12 Intercambio de datos vía FTP Autenticación La importación de archivos al aparato a través de WebDAV está protegida por medio de una autenticación adicional. Tabla 5- 4 Autenticación Nombre de usuario El nombre de usuario es el nombre estándar de inicio de sesión "admin". Contraseña La contraseña válida es la que se ajustó...
Página 80 Funciones 5.13 Intercambio de datos vía OPC UA "ftp://admin@<dirección IP><ruta>" Ejemplo: "ftp://admin@192.168.1.200/config" A continuación aparece un cuadro de diálogo de introducción de contraseña. "ftp://admin:<contraseña>@<dirección IP><ruta>" Ejemplo: "ftp://admin:0000@192.168.1.200/config" En este caso, la contraseña ya está incluida, lo que permite acceder directamente al aparato. Nota Tenga en cuenta que solo se deben cargar archivos en el aparato en el estado operativo STOP.
Página 81 Funciones 5.13 Intercambio de datos vía OPC UA Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 82 Funciones 5.13 Intercambio de datos vía OPC UA Los nodos tienen la siguiente funcionalidad: Nodos con información del sistema respecto al servidor SM1218 OPC UA Nodos de estructuración sin funcionalidad Nodos con datos de proceso Nodos con valores de propiedad de los nodos de datos de proceso El valor del nodo "CurrentSpeed"...
Página 83 Funciones 5.14 Exportación de datos 5.14 Exportación de datos Puede exportar como archivos los siguientes datos. Datos Tipo de exportación Archivo exportado Mensajes de log Archivo CSV con todos los mensajes de log. Messages.csv Tendencias Archivo CSV con valores mínimo, máximo y medio de todos los Trends_1d.csv valores característicos y de la velocidad de giro, procedentes de Trends_1w.csv...
Página 84 Funciones 5.14 Exportación de datos Sello de Speed1 Speed1 Speed1 Speed1 … Aux1 Aux1 Aux1 Aux1 … tiempo qual qual <primer < Valor > < Valor > < Valor > < valor > < valor > < valor > < valor > <...
Página 85 Funciones 5.15 Operación con interfaz X-Tools activada Exportación de los avisos o mensajes de log Timestamp Type Acción Message text <primera etiqueta de <valor> <valor> <valor> <valor> fecha y hora> … <última etiqueta de <valor> <valor> <valor> <valor> fecha y hora> Nota Todos los archivos CSV utilizan el punto y coma (";") como separador entre columnas y "retorno de carro"...
Página 86 Funciones 5.15 Operación con interfaz X-Tools activada Requisitos para la utilización de la interfaz de X-Tools • SM 1281 a partir de la versión de firmware V3.0 • CMS X-Tools a partir de la versión 04.04. SP1 Nota En X-Tools no se representan canales AUX. Configuración del sistema La siguiente figura muestra la configuración de los puertos Ethernet para la transmisión de datos entre el SM 1281 y X-Tools.
Página 87 Funciones 5.15 Operación con interfaz X-Tools activada Características de la interfaz de X-Tools • La transmisión de datos entre el SM 1281 y X-Tools se realiza a través de Ethernet (TCP/IP). • La interfaz de X-Tools puede usarse como alternativa a la funcionalidad actual del SM 1281.
Página 88 Funciones 5.15 Operación con interfaz X-Tools activada • Rango intermedio del filtro: la atenuación aumenta de –0,5 dB a –80 dB • Rango de bloqueo del filtro: la atenuación es en todo momento >= –80 dB (evita efectos de aliasing) Factor de Tasa de muestreo Filtro pasa banda...
Página 89 Datos técnicos (Página 219). En caso de suciedad, penetración de líquido, aparición de condensación, daños u otras infracciones de las condiciones de almacenamiento, no está permitida la puesta en marcha hasta que Siemens AG comunique la forma de proceder posterior.
Página 90 • Asegúrese de que todos los cables dirigidos al exterior tengan alivio de tracción suficiente. Tenga en cuenta también las directrices de montaje del manual de sistema Sistema de automatización S7-1200 (https://support.industry.siemens.com/cs/ww/es/view/36932465). Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 91 Planificación de la aplicación 6.4 Lugar de montaje Compatibilidad electromagnética (CEM) ATENCIÓN Daños materiales del aparato Una protección contra sobretensiones insuficiente puede provocar graves daños en el aparato. Asegúrese de que la protección contra sobretensiones sea suficiente (ver capítulo Datos técnicos (Página 219)).
Página 92 Planificación de la aplicación 6.4 Lugar de montaje Tenga en cuenta las siguientes dimensiones del aparato: Tabla 6- 1 Dimensiones del aparato Dimension Ancho 70 mm Alto 112 mm Profundo 75 mm ATENCIÓN Daños materiales por sobrecalentamiento Cumpla estrictamente las indicaciones relativas al lugar de montaje y la posición de montaje.
Página 93 Procedimiento Encontrará instrucciones y directrices para el montaje y desmontaje de módulos en el manual de sistema Sistema de automatización S7-1200 (https://support.industry.siemens.com/cs/ww/es/view/36932465). Nota Para facilitar el manejo, se recomienda mantener una distancia de entre 50 y 60 mm entre el SM 1281 y la canaleta de cables.
Página 94 Montaje 7.2 Montaje del estribo de pantalla ① Estribo de pantalla superior para 1 estribo de apriete, sensor de velocidad de giro ② Estribo de pantalla inferior para 4 estribos de apriete, entradas IEPE Consulte también Conexión de tierra funcional (Página 101) Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 95 Conexión Consignas de seguridad y directrices Consignas de seguridad PRECAUCIÓN Aislamiento eléctrico seguro Para la alimentación de 24 V DC, utilice únicamente fuentes de alimentación con aislamiento eléctrico seguro que cumplan las normas IEC 60364-4-41 o HD 384.04.41 (VDE 0100, parte 410), p. ej., según la norma PELV. La tensión de alimentación debe estar comprendida dentro del rango de tensión indicado.
Página 96 Conexión 8.2 Asignación de bornes Nota Colocación de las pantallas de cables La distancia admisible entre el módulo y los estribos de pantalla es de como mínimo 30 mm y como máximo 45 mm. Utilice el juego de estribos de pantalla disponible como accesorio. Nota Alivio de tracción Asegúrese de que todos los cables dirigidos al exterior tengan alivio de tracción suficiente.
Página 97 Conexión 8.2 Asignación de bornes Figura 8-1 Esquema de conexiones y diagrama de bloques Asignación de bornes X10 Alimentación de 24 V DC Sensor RPM (entrada digital de velocidad de giro) Alimentación de 24 V para el SM 1281 (+) Alimentación de 24 V para el sensor de velocidad Alimentación de 24 V para el SM 1281 (-) Alimentación de 24 V para el sensor de velocidad...
Página 98 Conexión 8.3 Colocación de la pantalla de cable Asignación de bornes X11 VIB1+ Entrada de sensor IEPE 1 VIB3+ Entrada de sensor IEPE 3 VIB1- Entrada de sensor IEPE 1 VIB3- Entrada de sensor IEPE 3 Tierra funcional VIB Tierra funcional VIB VIB2+ Entrada de sensor IEPE 2 VIB4+...
Página 99 Conexión 8.3 Colocación de la pantalla de cable 3. Empuje los estribos de apriete con el cable sobre el estribo de pantalla. 4. El resultado es el siguiente: Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 100 Conexión 8.4 Alimentación 24 V DC Configuración con varios módulos SM 1281 Si utiliza varios módulos SM 1281 en su configuración, puede usar una puesta a tierra equiparable de las pantallas de cable, p. ej., por medio de una barra de tierra. Alimentación 24 V DC Alimentación 24 V DC El SM 1281 se conecta a una alimentación externa de 24 V DC a través de bornes...
Página 101 Conexión 8.5 Conexión de sensores Consignas de seguridad PRECAUCIÓN Aislamiento eléctrico seguro Para la alimentación de 24 V DC, utilice únicamente fuentes de alimentación con aislamiento eléctrico seguro que cumplan las normas IEC 60364-4-41 o HD 384.04.41 (VDE 0100, parte 410), p. ej., según la norma PELV. La tensión de alimentación debe estar comprendida dentro del rango de tensión indicado.
Página 102 Puede utilizar cualquier sensor IEPE (Integrated Electronics Piezo-Electric) que cumpla la especificación para las correspondientes entradas de sensor de VIB1 a VIB4. Recomendamos usar sensores del catálogo Siemens (ver Datos de pedido (Página 55)). ATENCIÓN La máxima longitud de cable máxima permitida para la conexión de sensores IEPE es de 30 m.
Página 103 Conexión 8.6 Conexión de tierra funcional Rango de medida del SM 1281 ATENCIÓN El rango de medida del SM 1281 está limitado al rango de tensión de entrada de entre 6,2 V y 15,0 V. Para valores <6,2 V y valores >15,0 V, el resultado del cálculo se indica como de mala calidad y no se almacena en la tendencia.
Página 104 Conexión 8.7 Conexión Ethernet Procedimiento Conecte todos los bornes con el símbolo (ver Asignación de bornes (Página 94)) con las uniones atornilladas de los estribos de pantalla. Utilice terminales de cable tipo ojal para la conexión de los cables a los estribos de pantalla. Conexión Ethernet La tarjeta SM 1281 está...
Página 105 1. Comprobar en el TIA Portal si el módulo "SM 1281" está presente en el catálogo de hardware. En caso necesario, descargar el módulo de monitorización de condición HSP SM 1281 del área de Service&Support (https://support.industry.siemens.com/cs/es/es/) de Siemens e instalarlo. 2. Integrar la librería SM 1281 (Página 105) en STEP 7.
Página 106 2. Hacer copia de seguridad de las bases de datos CMS del módulo, p. ej., descargándolas de la página web de SM 1281 "Guardar y restaurar" (Página 193). Consulte también Manuales SIMATIC (https://w3.siemens.com/mcms/industrial-automation-systems- simatic/en/manual-overview/Pages/Default.aspx) Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 107 Integración de funciones con la librería SM 1281 Nota La siguiente descripción de los bloques corresponde únicamente a la versión de las librerías V3.x.x. 10.1 Función de la librería SM 1281 El módulo de señal SM 1281 tiene asignada la librería "SM1281_Library" con bloques de STEP 7.
Página 108 Integración de funciones con la librería SM 1281 10.2 Requisitos de software y hardware 10.2 Requisitos de software y hardware Para poder usar la funcionalidad de la librería, deben cumplirse los siguientes requisitos de hardware y software: Componente Referencia Número Alternativa CPU S7-1215C 6ES7215-1AG40-0XB0...
Página 109 Integración de funciones con la librería SM 1281 10.3 Bloques Los parámetros ajustados por medio de bloques no pueden modificarse a través del servidor web del SM 1281. El SM 1281 posee ajustes e información de diagnóstico específicos de módulo y específicos de canal.
Página 110 Integración de funciones con la librería SM 1281 10.3 Bloques • Restablecer el juego de parámetros • Emitir información de estado y de error del módulo • Seleccionar el estado operativo del SM 1281. • Cambiar el mando entre S7-1200 y el servidor web SM 1281. ATENCIÓN Datos incoherentes al transferir parámetros Si se interrumpe el comando SetAllParameters con otro comando antes de que el...
Página 111 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción HW_Submodule_3 HW_SUBMODULE Asignación al cuarto submódulo del SM 1281 en la configuración de dispositivos Init Bool A través de esta entrada se inicializa el SM 1281 al arrancar en caliente la CPU.
Página 112 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetros de entrada/salida Tabla 10- 2 FB SM1281_Module: parámetros de entrada/salida Parámetro Tipo de datos Descripción DBStateModule Struct Referencia a la estructura del módulo en el DB "SM1281_Status" DBBackupModule Struct Referencia a la estructura del parámetro en el DB "SM1281_Backup"...
Página 113 Integración de funciones con la librería SM 1281 10.3 Bloques Estado Significado Solución/indicaciones Cambio detectado, intentando ejecutar Error configuración IP Comprobar configuración IP Error VIB1: sensibilidad del sensor Parametrización no válida: comprobar parámetros y cargarlos en el SM 1281 con SetAllParameters Error VIB1: relación de velocidad de giro Parametrización no válida: comprobar parámetros y cargarlos en el SM 1281 con SetAllParameters...
Página 114 Integración de funciones con la librería SM 1281 10.3 Bloques Estado Significado Solución/indicaciones Error VIB1: combinación de filtros aRMS Parametrización no válida: comprobar parámetros y cargarlos en el SM 1281 con SetAllParameters Error VIB2: combinación de filtros vRMS Parametrización no válida: comprobar parámetros y cargarlos en el SM 1281 con SetAllParameters Error VIB2: combinación de filtros aRMS Parametrización no válida: comprobar parámetros y cargarlos en el...
Página 115 Integración de funciones con la librería SM 1281 10.3 Bloques Estado Significado Solución/indicaciones Espectro de velocidad: ninguna banda de Parametrización no válida: comprobar parámetros y cargarlos en el umbrales definida SM 1281 con SetAllParameters Espectro de velocidad: histéresis Parametrización no válida: comprobar parámetros y cargarlos en el demasiado elevada (>...
Página 116 Integración de funciones con la librería SM 1281 10.3 Bloques Indicadores de estado y error StateRawDataSend Tabla 10- 8 FB SM1281_Module: indicadores de estado y error StateRawDataSend Estado Significado Solución/indicaciones IDLE Estado en el momento del arranque Envío en curso El último envío fue correcto Error en el último envío Este error se produce, por ejemplo, cuando la CPU S7-1200 no...
Página 117 Integración de funciones con la librería SM 1281 10.3 Bloques Estado Significado Solución/indicaciones (n.º de bit) VIB1: fallo de monitorización del espectro No se ha podido efectuar la monitorización durante un periodo de envolvente prolongado. VIB2: fallo de monitorización del espectro No se ha podido efectuar la monitorización durante un periodo de envolvente prolongado.
Página 118 Integración de funciones con la librería SM 1281 10.3 Bloques 10.3.2 FC SM1281_AUX Función El bloque "SM1281_AUX" ofrece las siguientes funciones: • Asignación de canales adicionales • Ajustes para límites de advertencia y alarma La llamada del bloque de función "SM1281_AUX" solo se necesita en caso de utilización de un canal adicional.
Página 119 Integración de funciones con la librería SM 1281 10.3 Bloques 10.3.2.1 FC SM1281_AUX - Parámetros Parámetros de entrada Parámetro Tipo de datos Descripción EN_AUX_1 Bool Permite la activación y la desactivación del canal AUX. Value_AUX_1 Real Valor analógico del canal adicional. LowerAlarm_AUX_1 Real Alarma del valor límite inferior del canal AUX.
Página 120 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción Quality_AUX_6 USInt Cualificador AUX (ver tabla Indicadores de estado y error Quality_AUX) EN_AUX_7 Bool Permite la activación y la desactivación del canal AUX. Value_AUX_7 Real Valor analógico del canal adicional.
Página 121 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetros de entrada/salida Parámetro Tipo de datos Descripción DBStateModule Estructura Referencia a la estructura del módulo en el DB "SM1281_Status: parámetros (Página 126)". Con ello se realiza, además, la asignación al FB "SM1281_Module" o al SM 1281 en la configuración de dispositivos.
Página 122 Integración de funciones con la librería SM 1281 10.3 Bloques • Realizar la configuración de velocidad de giro • Salida de información de estado y error específica del canal Para cada canal utilizado del SM 1281 se necesita siempre una llamada a la función "SM1281_Channel".
Página 123 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción AlarmLevel_aRMS Real Valor límite de alarma aRMS en m/s² El rango de valores está limitado entre 0,0 y 255,99609375 debido a la conversión interna al formato de número en coma fija de 16 bits. Los valores <0 se interpretan como 0, y los valores >255,99609375 se interpretan como 255,99609375.
Página 124 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción WarningLevel_vRMS Real Valor límite advertencia vRMS en mm/s El rango de valores está limitado entre 0,0 y 255,99609375 debido a la conversión interna al formato de número en coma fija de 16 bits. Los valores <0 se interpretan como 0, y los valores >255,99609375 se interpretan como 255,99609375.
Página 125 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción WarningLevel_DKW Real Valor límite advertencia DKW (valor característico de diagnóstico) como relación entre el valor (aRMS * pico) actual y un valor inicial El rango de valores está limitado entre 0,0 y 255,99609375 debido a la conversión interna al formato de número en coma fija de 16 bits.
Página 126 Integración de funciones con la librería SM 1281 10.3 Bloques (móvil aRMS o móvil vRMS). El cálculo móvil está limitado a dos canales por módulo. Si se elige el cálculo móvil para más de dos canales, el módulo señaliza un error al cambiar al modo de operación RUN y el cambio no se produce.
Página 127 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetros de entrada/salida Tabla 10- 11 FC SM1281_Channel: parámetros de entrada/salida Parámetro Tipo de datos Descripción DBStateModule Struct Referencia a la estructura del módulo en el DB "SM1281_Status: parámetros (Página 126)". Con ello se realiza, además, la asignación al FB "SM1281_Module"...
Página 128 Integración de funciones con la librería SM 1281 10.3 Bloques 10.3.4 DB SM1281_Status Función El bloque de datos global "SM1281_Status" contiene toda la información de estado, semáforo y error del SM 1281. Los datos se almacenan de manera estructurada por módulo y canal. En el bloque de datos se crean los datos para un módulo SM 1281.
Página 129 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción QC_aRMS USInt Cualificador del valor eficaz de la aceleración de la vibración aRMS (ver tabla QC_vRMS, QC_aRMS, QC_DKW (Página 125)) QC_DKW USInt Cualificador del valor característico de diagnóstico DKW (ver tabla QC_vRMS, QC_aRMS, QC_DKW (Página 125)) MonState_vRMS Struct...
Página 130 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción MonState_e(f)_FTF Struct Estado de monitorización espectro de la envolvente FTF (frecuencia de rotación de la jaula) NotValid Bool No evaluar (estado desconocido) Good Bool Bueno (verde) Warning Bool Advertencia (amarillo)
Página 131 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción Parameters typeSM1281Parameters En esta estructura se guardan todos los parámetros específicos de módulo y de canal del SM 1281. Coincide en lo esencial con la estructura del bloque de datos "SM 1281_Backup (Página 129)".
Página 132 Integración de funciones con la librería SM 1281 10.3 Bloques Parámetro Tipo de datos Descripción Parameters_Channel_1 typeSM1281Channelparame Esta estructura contiene los parámetros del canal 1 guardados ters automáticamente como copia de seguridad. ChannelNr USInt Número de canal (en realidad innecesario) Enable Bool Muestra si el canal está...
Página 133 10.4 Uso de la librería 10.4.1 Integración de la librería en STEP 7 Integración de la librería en STEP 7 Puede descargar la librería SM 1281 desde el Support (https://support.industry.siemens.com/cs/es/es/). Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 134 Integración de funciones con la librería SM 1281 10.4 Uso de la librería Para integrar la librería "SM1281_Library" en su proyecto STEP 7, haga lo que se describe a continuación: N.º Paso Vista en el TIA Portal La librería está disponible como archivo ZIP. Descomprima el archivo ZIP en una carpeta del PC desde el que desee abrir la librería global.
Página 135 Integración de funciones con la librería SM 1281 10.4 Uso de la librería N.º Paso Vista en el TIA Portal Podrá ver todos los componentes de la librería global abierta. • Tipos Aquí encontrará los tipos de datos PLC necesarios, la función "SM1281_Channel" y el bloque de función "SM1281_Module".
Página 136 Integración de funciones con la librería SM 1281 10.4 Uso de la librería 10.4.2 Integración de bloques en STEP 7 A continuación se describen las acciones necesarias para integrar los bloques de la librería "SM1281_Library" en un programa de STEP 7. N.º...
Página 137 Integración de funciones con la librería SM 1281 10.4 Uso de la librería N.º Paso Vista en el TIA Portal Después de llamar el bloque en un bloque de organización cíclico y crear un bloque de datos de instancia, asigne un SM 1281 al bloque desde la configuración hardware.
Página 138 Integración de funciones con la librería SM 1281 10.4 Uso de la librería N.º Paso Vista en el TIA Portal Asigne al parámetro de entrada/salida DBStateModule y DBBackupModule el correspondiente elemento del bloque de datos "SM1281_Status" y "SM1281_Backup". Para ello, interconecte el parámetro de entrada/salida DBStateModule con la variable "Module1"...
Página 139 Integración de funciones con la librería SM 1281 10.4 Uso de la librería N.º Paso Vista en el TIA Portal Asigne a la función un canal del SM 1281. Para ello se utiliza el parámetro de entrada ChannelNR. Los valores válidos en este caso son números enteros del 1 al 4.
Página 140 Integración de funciones con la librería SM 1281 10.4 Uso de la librería • (9) RUN: Monitorización desactivada • (10) RUN: Monitorizar • (12) RUN: X-Tools • (253) RESET: Restart • (254) RESET: Factory Settings • (255) RESET: Password Los tres modos de operación RESET reinician el SM 1281. "RESET: Factory Settings" restablece además los ajustes de fábrica del módulo, y "RESET: Password"...
Página 141 Integración de funciones con la librería SM 1281 10.4 Uso de la librería Nota Mientras se está ejecutando un cambio de estado, no se puede solicitar un nuevo estado operativo. En ese caso se descarta la nueva elección. Comportamiento en caso de rearranque de la CPU y fallo del SM 1281 En caso de rearranque de la CPU (arranque en caliente), los parámetros ajustados en los bloques se transfieren automáticamente al SM 1281 y se ajusta el estado operativo seleccionado en el parámetro de entrada OpMode.
Página 142 Integración de funciones con la librería SM 1281 10.4 Uso de la librería Si los parámetros no se han transferido correctamente, se emite un mensaje de error en el parámetro de salida OpModeChangeStatus, como sucede en caso de fallo de un cambio de estado operativo.
Página 143 Integración de funciones con la librería SM 1281 10.4 Uso de la librería Nota Mientras no finalice la transferencia de los parámetros en curso, no pueden transferirse nuevos parámetros. En ese caso se descarta la nueva solicitud. 10.4.3.4 Solicitud de registro de huella (grabación de fingerprint) El parámetro de entrada FingerprintRecording del bloque "SM1281_Module"...
Página 144 Integración de funciones con la librería SM 1281 10.4 Uso de la librería 10.4.3.6 Solicitud de envío de datos sin formato (crudos) Por medio de un flanco positivo en el parámetro de entrada RawDataSend del bloque "SM1281_Module" pueden transferirse a un servidor los datos sin formato previamente registrados.
Página 145 Integración de funciones con la librería SM 1281 10.5 Actualización de la librería Una vez recuperados correctamente los parámetros, se restablece el último modo de operación del SM 1281. Tras la recuperación correcta de los parámetros, puede ajustarse el modo de operación deseado por medio de ActivateMode. Nota Durante la restauración de los parámetros no pueden emitirse comandos a través de los bloques.
Página 146 Integración de funciones con la librería SM 1281 10.5 Actualización de la librería N.º Paso Vista en el TIA Portal Seleccione todo el proyecto para la actualización. Active la casilla de verificación "Eliminar todas las versiones no utilizadas de la librería del proyecto" para borrar de la librería del proyecto todas las versiones antiguas de los tipos actualizados.
Página 147 -> Actualizar. Para acabar, una vez actualizados todos los bloques de SM 1281 en el proyecto, puede ser necesario interconectar los parámetros nuevos o modificados. Consulte también S7 Professional V18.0 (https://support.industry.siemens.com/cs/de/en/view/109815056/es) Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 148 Integración de funciones con la librería SM 1281 10.5 Actualización de la librería Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 149 Parametrización/configuración 11.1 Sinopsis Los ajustes para el SM 1281 se realizan en el TIA Portal o a través del servidor web del SM 1281: Configuración básica desde el TIA Portal y en el programa del usuario de S7, p. ej.: •...
Página 150 Parametrización/configuración 11.2 Ajuste de los datos de inicialización desde el TIA Portal 11.2 Ajuste de los datos de inicialización desde el TIA Portal Los datos de inicialización son transferidos por el programa del usuario al módulo SM 1281. Son válidos para un módulo o para un canal. •...
Página 151 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 11.3.1 Requisitos de software y hardware Navegadores web soportados El uso y la visualización de las páginas web están concebidos para los siguientes navegadores web: • Mozilla Firefox •...
Página 152 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 ① Área de inicio de sesión Esta área contiene: • Nombre del usuario que ha iniciado sesión • Función de inicio y cierre de sesión ② Vista general del módulo Esta área contiene: •...
Página 153 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Inicio/cierre de sesión Para modificar la parametrización del aparato es necesario iniciar sesión. Sin iniciar sesión, solo se tiene acceso de lectura al SM 1281. Puede iniciar y cerrar sesión en cualquier página web seleccionada. Para iniciar sesión, haga clic en "Iniciar sesión"...
Página 154 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Introduzca los datos de inicio de sesión y confirme con Aceptar. • Nombre predeterminado del usuario: admin • Contraseña predeterminada: 0000 (cuatro ceros) Nota Tras el primer inicio de sesión, modifique la opción predeterminada en General (Página 189).
Página 155 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Modo de monitorización El modo de monitorización (RUN: Monitorizar) sirve para registrar o calcular todas las magnitudes de medida configuradas, monitorizarlas y guardar los valores característicos como curva de tendencia. Modo Medida Cada vez que se cambia al modo de medición (RUN: Medir), se puede decidir, a través de un cuadro de diálogo, qué...
Página 156 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Al cambiar al estado operativo "RUN: Medir" a través del controlador S7 se calculan siempre todas las magnitudes (RMS, espectros). Modo X-Tools En el modo X-Tools se registran los datos de vibración para todos los canales configurados y se activa la interfaz de streaming para X-Tools.
Página 157 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Almacenamiento de datos Para guardar los datos debe usarse siempre el botón "Guardar". El botón "Guardar" aparece cuando se han realizado cambios en una página web. 11.3.2.6 Operaciones específicas del navegador Operaciones específicas del navegador •...
Página 158 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Para abrir la página, haga clic en "Página de inicio" en el área de navegación. Datos a visualizar La página de inicio muestra una imagen del dispositivo. Hay una sinopsis con información sobre el dispositivo, el estado operativo y los mensajes presentes.
Página 159 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 RUN: X-Tools Se recopilan datos de vibración y se calculan valores característicos / no se calculan espectros / interfaz de streaming para X-Tools activa. RUN: Diagnóstico del sistema Se miden todos los canales de vibración parametrizados.
Página 160 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Velocidad de giro En la fila son válidos hasta 4 valores de velocidad de giro para el canal correspondiente. Auxiliary Los valores AUX preparados por el S7-1200 finalmente con sus estados de monitorización. Los estados de monitorización de los canales AUX activados se muestran con LED estilizados cuyos colores muestran el estado (ver tabla).
Página 161 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Representación de los valores Representación valor Significado El valor está configurado, pero todavía no se conoce, o el cálculo no ha finalizado todavía. Es posible que exista un fallo del sensor o del cable de conexión. <valor>? Se ha calculado el valor, pero el resultado es incierto.
Página 162 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Visualización de espectros Haciendo clic en uno de los campos v, a, e se pasa directamente a la página que muestra el tipo de espectro en cuestión. v = espectro de velocidad v(f) a = espectro de aceleración a(f) e = espectro de envolvente env(f) Grabación de datos crudos...
Página 163 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 11.3.4.2 Espectros En la página "Espectros" pueden verse los espectros en un gráfico y guardarse huellas digitales de los espectros actuales. Pueden verse al mismo tiempo un espectro principal y tres espectros de referencia como máximo.
Página 164 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Espectro principal, espectros de referencia Para la visualización de espectros se pueden elegir un espectro principal y otros tres de referencia como máximo. Para definir un espectro, elija •...
Página 165 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Datos de la gráfica Se muestra la frecuencia correspondiente a la posición horizontal del puntero del ratón. Al pasar el puntero del ratón por encima de las curvas y valores límite visualizados se muestran los valores correspondientes.
Página 166 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Con estos botones puede desplazar horizontalmente el rango de frecuencias visualizado. Este botón sirve para volver a ajustar la visualización al rango original. Aplicar ajustes y actualizar visualización de la gráfica 11.3.4.3 Valores de tendencias En la página web "Valores de tendencia"...
Página 167 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 El eje X refleja el tiempo y el eje Y el valor medido en cuestión, en la unidad correspondiente. Nota Huecos en la visualización Los valores de tendencia se muestran en el gráfico de tendencias cuando el SM 1281 está en estado RUN y los valores medidos están comprendidos dentro del rango de medición válido.
Página 168 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Controles de la gráfica Modo Lasso (seleccionar área): Para ampliar una sección determinada, trace un rectángulo con la rueda del ratón o el lazo sobre la zona deseada con el botón izquierdo del ratón. Este ajuste de zoom se mantiene al actualizar el gráfico.
Página 169 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Datos de la gráfica Se muestra el momento correspondiente a la posición horizontal del puntero del ratón. Al pasar el puntero del ratón por encima de las curvas y valores límite visualizados se muestran los valores numéricos correspondientes.
Página 170 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Filtros de visualización A través de un menú desplegable pueden seleccionarse varios filtros para la visualización de los mensajes: Filtro Significado Cargar todos los mensajes Mostrar todos los mensajes Cargar mensajes de proceso Mostrar solo mensajes de proceso Cargar mensajes del sistema...
Página 171 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Visualización de los mensajes de log Acción Descripción Observación Dentro Ha aparecido un mensaje. Ejemplo: se ha rebasado un umbral de advertencia. Fuera Ha desaparecido un mensaje. Ejemplo: se ha rebasado por defecto el umbral de advertencia previamente rebasado por exceso.
Página 172 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 11.3.5.1 Señal bruta En la página "Señal bruta", puede comprobar la calidad de la señal en el sensor conectado observándola directamente. Mediante la selección de un canal y la subsiguiente actualización, se representa gráficamente una instantánea de la señal de 10 segundos más de duración.
Página 173 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Configuración DKW y resultados de aprendizaje Para especificar los valores de referencia dependientes de la velocidad de giro deben insertarse las filas correspondientes en la tabla. La velocidad de giro registrada de la instalación monitorizada se asigna en cada caso a la fila con la siguiente velocidad de giro más baja.
Página 174 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Con "Inicialización" puede borrar los valores de aprendizaje obtenidos. Por cada canal de vibración se guardan en el aparato como máximo 1000 resultados de aprendizaje por rango de velocidad de giro. Tras la "Inicialización" vuelve a haber 1000 mediciones disponibles por velocidad de giro.
Página 175 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Límites de banda monitorizados Todas las bandas creadas y almacenadas previamente pueden seleccionarse por medio del cuadro de selección. Puede seleccionar una banda de monitorización de la lista de Límites de banda (Página 173) definidas.
Página 176 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 General Aquí puede definir la histéresis (Página 65) para las bandas de umbrales. Este valor se aplica a toda la banda aquí definida. Puede especificar el valor en mm/s o en porcentaje. Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 177 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Límites independientes de la velocidad Monitorización de pico independiente de la velocidad de giro de rangos de frecuencia expresados como valor absoluto. Para cada monitorización independiente de la velocidad de giro puede especificar un mensaje de texto.
Página 178 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 No es necesario rellenar por completo los umbrales de advertencia y de alarma en las tablas. De este modo puede configurar cualquier alcance parcial de las posibles monitorizaciones. Además puede asignar un nombre de tendencia a cada monitorización.
Página 179 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Funciones de manejo Insertar/borrar filas Los botones del lado izquierdo de la tabla permiten añadir nuevas filas o borrar filas existentes. Botón Significado Insertar fila Cada línea nueva se añade siempre al final de la tabla. Borrar fila Marcar la fila que se desea borrar Crear, cargar, guardar y borrar bandas de umbrales...
Página 180 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 En la página "Espectros de aceleración" pueden activarse umbrales y definirse las bandas correspondientes. Nota Solo se pueden realizar modificaciones en el estado operativo "STOP: Sistema listo". Límites monitorizados Activar o desactivar la monitorización de los umbrales de advertencia y de alarma para este canal.
Página 181 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 11.3.5.6 Espectros de aceleración > Límites de banda En la página "Banda de espectro de aceleración" puede crear, modificar y administrar las bandas para el espectro de aceleración. Puede definir límites independientes o dependientes de la velocidad de giro.
Página 182 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Límites independientes de la velocidad Los límites que se definen aquí son independientes de la velocidad de giro. Para cada monitorización independiente de la velocidad de giro puede especificar un mensaje de texto. Al producirse un rebase por exceso del umbral, este texto se incorporará...
Página 183 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Figura 11-4 Límites dependientes de la velocidad No es necesario rellenar por completo los umbrales de advertencia y de alarma en las tablas. De este modo puede configurar cualquier alcance parcial de las posibles monitorizaciones. Además puede asignar un nombre de tendencia a cada monitorización.
Página 184 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Funciones de manejo Insertar/borrar filas Los botones del lado izquierdo de la tabla permiten añadir nuevas filas o borrar filas existentes. Botón Significado Insertar fila Cada línea nueva se añade siempre al final de la tabla. Borrar fila Marcar la fila que se desea borrar Crear, cargar, guardar y borrar bandas de umbrales...
Página 185 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 En la página "Espectros de envolvente" pueden activarse umbrales y definirse las bandas correspondientes. Límites monitorizados Activar o desactivar la monitorización de los umbrales de advertencia y de alarma para este canal.
Página 186 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Puede definir límites dependientes de la velocidad de giro. General Aquí puede definir la histéresis (Página 65) para las bandas de umbrales. Este valor se aplica a toda la banda aquí definida. Puede especificar el valor en m/s o en porcentaje.
Página 187 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Además de las frecuencias de rodamiento predefinidas, puede configurar cualquier otra monitorización dependiente de la velocidad de giro. No es necesario rellenar por completo los umbrales de advertencia y de alarma en las tablas. De este modo puede configurar cualquier alcance parcial de las posibles monitorizaciones.
Página 188 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Funciones de manejo Insertar/borrar filas Los botones del lado izquierdo de la tabla permiten añadir nuevas filas o borrar filas existentes. Botón Significado Insertar fila Cada línea nueva se añade siempre al final de la tabla. Borrar fila Marcar la fila que se desea borrar Crear, cargar, guardar y borrar bandas de umbrales...
Página 189 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 En la página "Tipos de rodamiento" puede crear, modificar y administrar los datos correspondientes a los distintos tipos de rodamientos. Los datos guardados para cada tipo de rodamiento se utilizan en el análisis de rodamientos para determinar las frecuencias de deterioro de anillo exterior, anillo interior, cuerpo de rodadura y jaula que deben monitorizarse.
Página 190 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 introducir las frecuencias de deterioro de manera incompleta, pero en ese caso no se podrá activar la monitorización del rodamiento para el tipo de defecto correspondiente. Introducción de la geometría del rodamiento En el caso de la introducción de la geometría del rodamiento, se definen cuatro indicadores geométricos: •...
Página 191 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Nota Solo se pueden realizar modificaciones en el estado operativo "STOP: Sistema listo". Consulte también Configuración de fábrica y ajustes predeterminados (Página 199) 11.3.6.1 General Efectúe los ajustes administrativos generales en la página "General". Con el botón "Guardar" se guardan los cambios.
Página 192 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Ajustes de la interfaz web • Nombre del dispositivo: Introduzca el nombre del aparato. Aparece en el área de título y en la página Identificación (Página 200). • Idioma del dispositivo: Elija entre inglés y alemán como idioma de la interfaz web. Al cambiar el idioma, se cierra la sesión del usuario.
Página 193 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Nota Después del rearranque Para poder introducir datos, tras el rearranque se debe volver a iniciar sesión. PRECAUCIÓN Estado crítico de la instalación El switch Ethernet incorporado en el SM 1281 no se pone en funcionamiento hasta después del arranque del módulo.
Página 194 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Ajustes de FTP Aquí puede efectuar los ajustes para la transmisión por FTP de los datos crudos sin formato. Con esta transmisión, todos los archivos de datos sin formato específicos de las clases de operación existentes se envían al servidor FTP configurado y a continuación se borran de la memoria del SM 1281.
Página 195 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Las direcciones de puertos para la conexión de comandos y datos con X-Tools pueden elegirse libremente. Las direcciones de puertos predeterminadas son: Puerto de control 51010 Puerto de datos 51011 Guardar: para ello, el SM 1281 debe encontrarse en el estado STOP.
Página 196 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Carga y descarga de resultados Valores de tendencias Las tendencias son las magnitudes almacenadas en distintas resoluciones temporales. Mensajes Los mensajes generados a causa de eventos, p. ej., rebases de umbrales.
Página 197 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Fingerprints En este archivo de base de datos se guardan todas las huellas. Grabación de datos crudos Los datos brutos se registran en forma de archivos WAV. Por cada grabación de datos crudos se crea un archivo WAV.
Página 198 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Si introduce números decimales, utilice como separador un "." entre las cifras antes y después de la coma. Si el sistema detecta un fallo durante la importación (p. ej., un error de sintaxis), aparece un mensaje de error y el sistema cancela la importación;...
Página 199 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 La frecuencia central es el valor inicial del cálculo de la velocidad de giro, y debe ser próxima a la velocidad de giro prevista. La ganancia del lazo es el factor de ganancia interno. Cuanto mayor es este factor, más rápida es la aproximación a la velocidad de giro real.
Página 200 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Requisitos En el estado operativo "RUN" pueden borrarse las "fingerprints" y las grabaciones de datos crudos. Todas las demás funciones de la página "Limpiar" solo pueden ejecutarse en el estado STOP.
Página 201 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Borrado de parámetros de monitorización Los siguientes datos independientes de tiempo se borran o se devuelven a sus valores predeterminados: • Límites monitorizados y banda de umbrales monitorizada para los métodos de análisis selectivos por frecuencia •...
Página 202 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Grupos de parámetros Ajuste predeterminado Límites de banda No existen bandas de umbrales. [Configuración de fábrica] [Borrar parámetros de monitorización] Tipos de rodamientos En el estado de suministro no existen tipos de rodamientos. Sin embargo, los tipos de rodamientos no se ven afectados por las operaciones de reinicio o borrado.
Página 203 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Parámetros de indicación Parámetros de indicación Descripción Nombre de dispositivo Nombre en la interfaz web El nombre del sistema tal como aparece en la barra de título de cada página web.
Página 204 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Características • Esta página web es independiente y no está enlazada con las páginas "estándar". • Las páginas están optimizadas para paneles de al menos 7 pulgadas, p. ej., para el SIMATIC TP700 Comfort y otros paneles mayores de la misma serie.
Página 205 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Restore (Restauración) Haga clic en los botones "Examinar..." para seleccionar los archivos de base de datos copiados en un cuadro de diálogo de selección de archivos. El cuadro de texto muestra la ruta y el nombre del archivo seleccionado.
Página 206 Parametrización/configuración 11.3 Parametrización a través de la interfaz web del SM 1281 Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 207 Actualización del firmware de S7 Realización de la actualización del firmware Realice la actualización como se describe en el manual de sistema Sistema de automatización S7-1200 (https://support.industry.siemens.com/cs/ww/es/view/36932465). 12.1.2 Actualización del firmware de CM El firmware del aparato está disponible a demanda como archivo "sm1281.cab". Utilice para ello las vías de comunicación indicadas en AUTOHOTSPOT.
Página 208 En ese caso, encontrará el archivo "Update.log" en el directorio Update del SM 1281. Este archivo contiene información acerca de la actualización y está reservado para el servicio de asistencia de Siemens en caso de que el problema persista. Monitorización de condición SM 1281...
Página 209 Reparación y mantenimiento 12.1 Instalación del firmware 12.1.3 Rearranque del SM 1281 desde la página web Requisitos Para rearrancar el aparato desde la página web, S7 debe ceder el mando a las páginas web (OperatorControlS7 = false). En consecuencia, durante el rearranque no se transmiten comandos de S7-1200 al SM 1281.
Página 210 1. Desconectar de la tensión toda la configuración de S7, incluido el SM 1281. 2. Retirar los bloques de bornes del aparato (ver el manual de sistema Sistema de automatización S7-1200 (https://support.industry.siemens.com/cs/ww/es/view/36932465)). 3. Desmonte el aparato del perfil DIN. Para ello, proceda en orden inverso al descrito en el capítulo Montaje (Página 91).
Página 211 Reparación y mantenimiento 12.3 Transferencia de copias de seguridad de datos de configuración al SM 1281 12.3 Transferencia de copias de seguridad de datos de configuración al SM 1281 Requisitos • El SM 1281 está conectado a un PC a través de Ethernet. •...
Página 212 No está prevista la devolución del aparato a Siemens. Si tiene dudas sobre eliminación y reciclaje, consulte a su representante local de Siemens. Puede localizarlo en nuestra base de datos de representantes, accesible en Internet en la dirección (https://www.automation.siemens.com/partner)
Página 213 Mensajes de proceso y de sistema, tratamiento de errores 13.1 Señalización de estados por LED Indicadores LED El aparato posee los siguientes LED en su parte frontal: Significado Estado del LED Descripción DIAG Indicación de diagnóstico de S7 luz verde Funcionamiento sin fallos parpadeo rojo Fallo...
Página 214 Mensajes de proceso y de sistema, tratamiento de errores 13.3 Mensajes del servidor web de la tarjeta SM 1281 Alarma de diagnóstico Causa Medida Límite inferior no alcanzado Cortocircuito entre los hilos de un cable Revise el cableado del sensor del sensor conectado.
Página 215 Mensajes de proceso y de sistema, tratamiento de errores 13.3 Mensajes del servidor web de la tarjeta SM 1281 Mensaje de texto Causa Medida Disposición incorrecta de los Los umbrales de advertencia y alarma no Al realizar la parametrización, compruebe que límites de advertencia y son coherentes en la monitorización los umbrales de alarma sean más altos que los...
Página 216 Mensajes de proceso y de sistema, tratamiento de errores 13.3 Mensajes del servidor web de la tarjeta SM 1281 Mensaje de texto Descripción Observación Estado operativo RUN-Medir <causa>. Paso al estado operativo RUN-Medir Estado operativo RUN-Monitorizar: Cambio entre RUN-Monitorizar y Desactivación <ON/OFF>.
Página 217 Mensajes de proceso y de sistema, tratamiento de errores 13.3 Mensajes del servidor web de la tarjeta SM 1281 Mensaje de texto Descripción Observación <Canal AUX>: Límite superior de En el canal AUX indicado se ha El valor AUX actual, el valor umbral advertencia AUX rebasado (<Valor real>...
Página 218 Mensajes de proceso y de sistema, tratamiento de errores 13.4 Estado operativo "ERROR: Sistema no listo" Mensaje de texto Descripción Observación <Canal VIB>: Ha fallado la monitorización No se ha podido realizar Causas posibles: del espectro de velocidad. correctamente la monitorización del - Velocidad de giro no registrada espectro de velocidad en el canal de - Velocidad de giro demasiado inestable...
Página 219 Si no consigue salir del estado operativo "ERROR: Sistema no listo" ni siquiera después de reiniciar manualmente el módulo SM 1281 y el controlador S7, consulte a la asistencia técnica (https://support.industry.siemens.com/cs/es/es/). Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 220 Mensajes de proceso y de sistema, tratamiento de errores 13.4 Estado operativo "ERROR: Sistema no listo" Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 221 Datos técnicos 14.1 Datos técnicos del SM 1281 Datos técnicos del SM 1281 Referencia 6AT8007-1AA10-0AA0 Información general Designación del tipo de producto SM1281 Presentación del producto Módulo S7-1200 para la vigilancia de vibraciones en componentes mecánicos a partir de valores característicos y funciones de análisis selectivas por frecuencia Diseño/montaje...
Página 222 Datos técnicos 14.1 Datos técnicos del SM 1281 Referencia 6AT8007-1AA10-0AA0 Protocolos Comunicación por bus Sí Servidores web Sí • HTTP Alarmas/diagnósticos/información de estado Alarmas Sí • Alarma de diagnóstico LED señalizador de diagnóstico Sí • para el estado de las entradas Sí...
Página 223 Datos técnicos 14.1 Datos técnicos del SM 1281 Referencia 6AT8007-1AA10-0AA0 0,3 m; Cinco veces, en embalaje de envío • Altura de caída, máx. Temperatura ambiente en servicio -20 °C • Posición de montaje horizontal, mín. 60 °C • Posición de montaje horizontal, máx. -20 °C •...
Página 224 Datos técnicos 14.2 Entradas de medida 14.2 Entradas de medida Datos técnicos de las entradas de medida Todos los datos son válidos para todo el rango de temperaturas de empleo Tu = –20 °C a +60 °C y la tensión nominal U = 24 V DC Entradas de medida Valor Tensión de entrada (AC)
Página 225 Datos técnicos 14.2 Entradas de medida Entradas de medida Valor Supresión modo común (tensión de trabajo) >68 dB • Datos brutos (crudos) >56 dB • Valor aceleración RMS: Velocidad de giro máxima en bloque de datos 16000 r/min de instancia como fuente de velocidad de giro Característica filtro entradas analógicas La siguiente representación muestra la respuesta en frecuencia de amplitud (con antialiasing) para las entradas analógicas del SM 1281.
Página 226 Datos técnicos 14.3 Croquis acotado 14.3 Croquis acotado Croquis acotados de la monitorización de condición SM 1281 Figura 14-2 Croquis acotados SM 1281 Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
Página 227 Sistema de automatización S7-1200 (https://support.industry.siemens.com/cs/ww/es/view/36932465). Declaración de conformidad Según exigen las directivas CE arriba mencionadas, la declaración de conformidad CE está a disposición de las autoridades competentes en: Siemens AG MC HQ Frauenauracher Str. 80 D-91056 Erlangen GERMANY Monitorización de condición SM 1281...
Página 228 Otras normas aplicadas • IEC 61131-2 / 2007 • IEC 61010-1 / 2010 + C1 (2011) + C2 (2013) Dirección de contacto Dirección de contacto Siemens AG MC HQ Frauenauracher Str. 80 D-91056 Erlangen GERMANY Monitorización de condición SM 1281...
Página 229 Anexo A.3 Licencias Licencias Uso de software Open Source (OSS) En la monitorización de condición SM 1281 se utiliza software Open Source en forma no modificada o modificada por nosotros. Las condiciones de licencia y fuentes que deben publicarse están contenidas en el archivo "SM1281_Readme_OSS.PDF". Este archivo puede consultarse en la página web "Guardar y restaurar", apartado "Descarga de la información de la licencia de software"...
Página 230 Anexo A.3 Licencias Monitorización de condición SM 1281 Instrucciones de servicio, 08/2023, A5E47552705-AI...
