Manual del usuario
Inspector Serie I
8013124/2012-06
28 Ajustes de entrada
Utilizar selección externa de objetos
Es posible seleccionar un máximo de 16 objetos de referencia diferentes utilizando las
señales de entrada del Inspector. El número de objetos de referencia que pueden
seleccionarse depende de si las señales de entrada se destinan a otros fines.
Conectar el selector, un PLC o cualquier otro dispositivo a los pines 3 (In3), 5 (In2), 8 (In1)
o 10 (In 4).
Para más información, consulte el apartado "14.4 Seleccionar objetos de referencia con
las entradas" en la página 43.
28.2
Ajustes de E/S – Inspector I20
El Inspector I20 puede utilizarse con sus propias entradas y salidas, con una caja de
extensión de E/S o con una combinación de ambos. La caja de extensión de E/S cuenta
con cuatro entradas digitales que pueden utilizarse para la selección externa de objetos, y
con hasta 16 salidas digitales útiles para los resultados de las inspecciones de detalle.

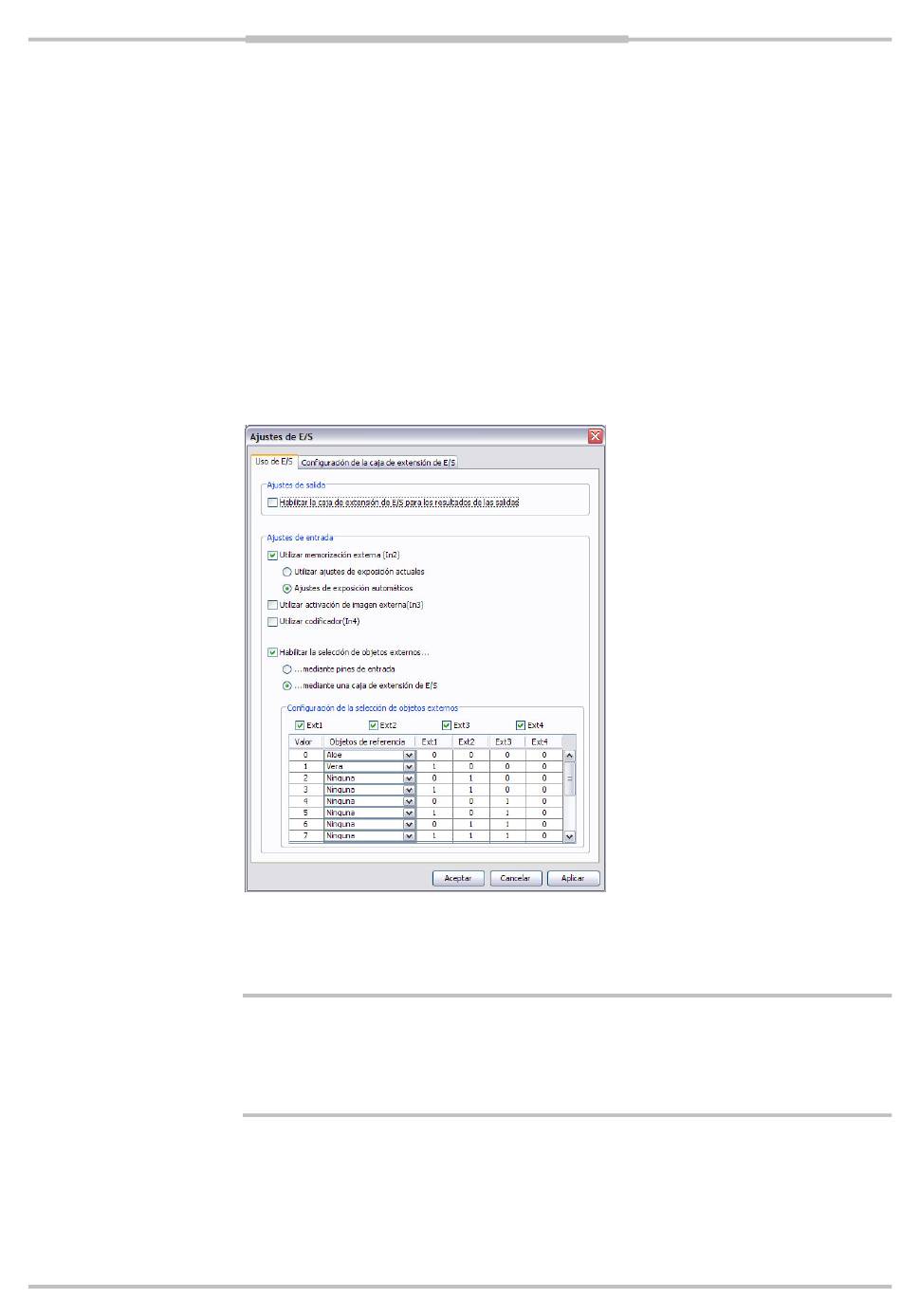

La configuración de las entradas y el uso de la caja de extensión de E/S se controlan
desde el elemento de menú Ajustes de E/S del menú InspectorI20.
Ajustes de salida
Las salidas digitales del Inspector I20 siempre están habilitadas. También es posible
utilizar las salidas digitales de la caja de extensión de E/S para resultados de las
inspecciones de detalle.
Importante
La caja de extensión de E/S debe configurarse antes de intentar utilizar sus salidas
digitales. Dicha configuración se lleva a cabo a través de la pestaña Configuración de la caja
de extensión de E/S. Consulte la sección "37.3 Configuración de la caja de extensión de E/S
en la aplicación" en la página 100 para más información sobre la configuración.
Ajustes de entrada
Todas las entradas digitales (In1, In2, In3 e In4) tienen los mismos significados tanto en el
Inspector I20 como en el Inspector I10. Consulte la sección "28.1 Ajustes de entrada –
Inspector I10)" en la página 74 para más información sobre estos ajustes.
©SICK AG • Advanced Industrial Sensors • www.sick.com • Todos los derechos reservados
Sujeto a cambio sin previo aviso
Interfaz del Usuario
75
