Descripción Del Conector De Enlace A Bus Nexa; Descripción Del Conector Usb; Descripción Del Led Indicador De Conexión Usb; Instalación De La Placa - golmar NEXA Manual De Usuario

PORTERO Y VIDEOPORTERO
DESCRIPCIÓN DEL MÓDULO DISPLAY

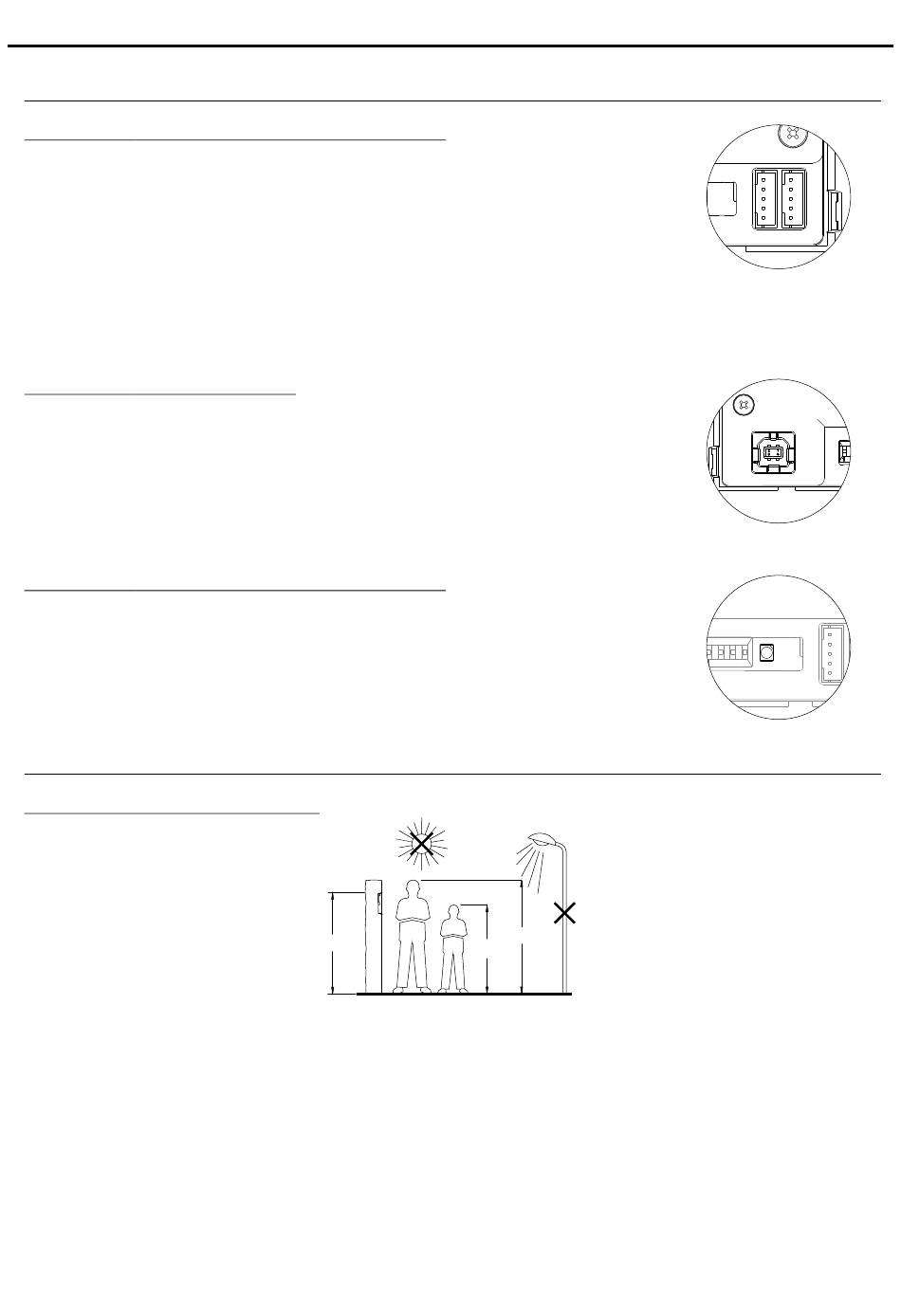

Descripción del conector de enlace a Bus Nexa:
El conector de enlace a Bus Nexa está ubicado en el inferior derecho de la parte posterior del
módulo display.
Conectar el cable que se suministra con el módulo para conectar con otros módulos mediante
Bus NEXA :
EL632 / EL642: Conecte el módulo para dotar al sistema de un módulo de sonido.
ð
N3301/AL: Conecte el módulo para dotar al sistema de un control de accesos y una placa codificada.
ð
N3301A/AL: Conecte el módulo para dotar al sistema de un panel alfabético.
ð
EL3002: Conecte al bus para alimentar paneles informativos (Máximo 3 unidades).
ð
CD-NEXA/BT: Conecte el módulo para dotar al sistema de una interfaz de configuración inalámbrica.
ð
Descripción del conector USB:
El conector USB permite realizar la programación de la placa a través del puerto USB de un
ordenador. Para ello será necesario descargar el programa MEMEDIT 5 desde la página de
documentación https://doc.golmar.es. Este programa permitirá, además de programar la
placa, hacer copias de seguridad de las instalaciones realizadas, pudiendo restaurar
cualquier equipo que, por error o avería, hubiera visto dañado el contenido de su memoria.
Descripción del led indicador de conexión USB:
El led de conexión USB se ilumina una vez que el ordenador ha detectado el módulo mediante
la interfaz USB, debe de instalar el programa MEMEDIT 5 siguiendo las instrucciones del
instalador. Si todo ha ido correctamente el led se iluminará cada vez que conecte el módulo
al ordenador mediante USB.
INSTALACIÓN DE LA PLACA
Ubicación de la caja de empotrar:
Realizar un agujero en la pared que ubique la parte superior de la placa a una altura de 1,65m.
Las dimensiones del agujero dependerán del tipo de placa.
La placa ha sido diseñada para soportar las diversas condiciones ambientales. Sin embargo, recomendamos
tomar precauciones adicionales para prolongar la vida de la misma (viseras, lugares cubiertos, ...).
Para obtener una óptima calidad de imagen en equipos de videoportero, evite contraluces provocados por
fuentes de luz (sol, farolas, ...).
- PLACA CODIFICADA CON DISPLAY
1650
Módulos 1
Modelo N CE 90C V
An 99
Al 132,5
P 56,5
1850
1450
2
S N CEV90C
99
328 mm.
238
56
3
CEV90
99 mm.
56 mm.
112
