PORTERO Y VIDEOPORTERO
ESQUEMAS DE INSTALACIÓN
Funcionamieto autónomo:
Los esquemas mostrados a continuación emplean un transformador TF-104 (12Vc.a.) para la alimentación del módulo.
En caso de conectar dos abrepuertas, utilizar un transformador TF-104 adicional.
Si se desean utilizar abrepuertas de seguridad con funcionamiento invertido (el abrepuertas se activa en ausencia de
tensión), conectar el abrepuertas entre C1 y NC1 ó C2 y NC2.

Transformador

TF-104
PRI SEC
~ ~ ~ ~
Red
(*) Utilice el varistor suministrado en caso de utilizar abrepuertas de corriente alterna directamente sobre los terminales
del abrepuertas.
- CONTROL DE ACCESOS
Transformador
TF-104
PRI SEC
~ ~ ~ ~ ~ ~
Red

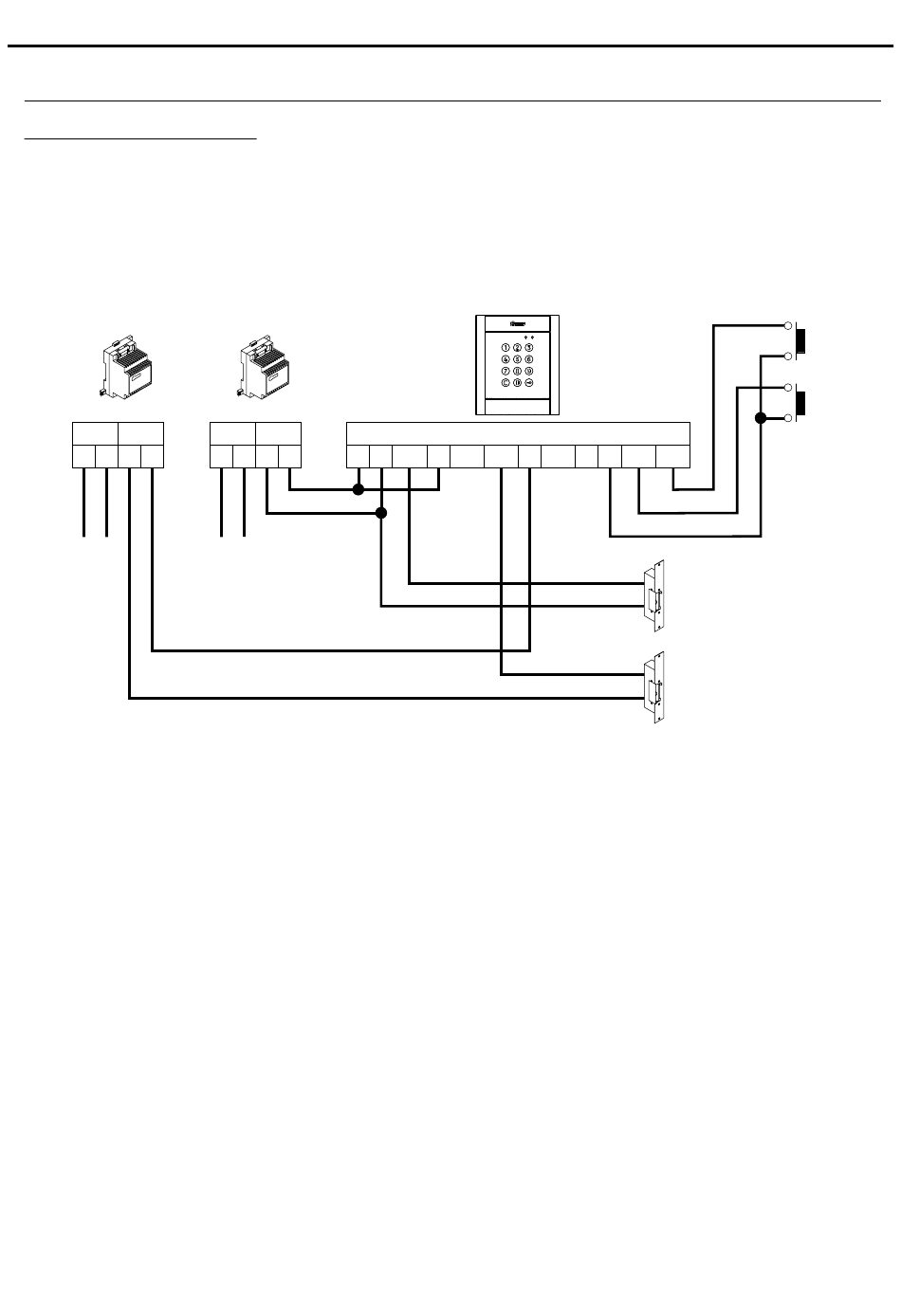

Módulo de control de accesos
N3301
CN1
NA1 C1 NC1 NA2 C2 NC2 P - PL1 PL2
(*)
Vc.a
(*)
Vc.a
22
PL2
PL1
