DESCRIPCIÓN DEL MÓDULO DE CONTROL DE ACCESO
Descripción módulo N3301/AL - NX3301:
~ ~ : Entrada de alimentación (No alimentar al conectar el latiguillo de enlace Bus Nexa, ver
NA1 : Salida normalmente abierta relé 1.
C1 : Común relé 1.
NC1 : Salida normalmente cerrada relé 1.
NA2 : Salida normalmente abierta relé 2.
C2 : Común relé 2.
NC2 : Salida normalmente cerrada relé 2.
P : Salida pánico.
- : Negativo.
PL1 : Entrada para pulsador exterior relé 1.
PL2 : Entrada para pulsador exterior relé 2.
- CONTROL DE ACCESOS
página 71 para su conexionado)

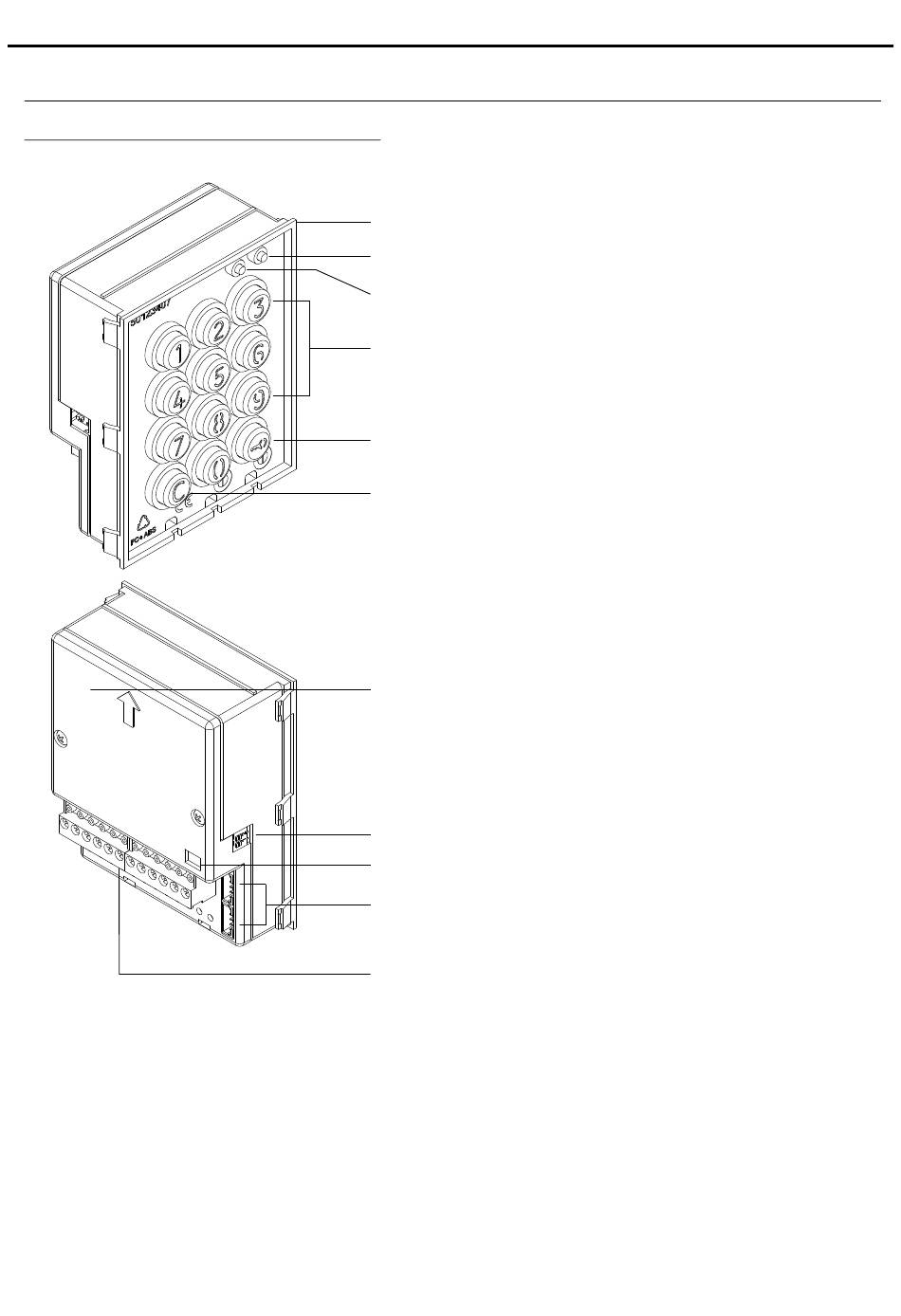

Lado frontal.
Led verde.
Led rojo.
Teclado numérico.
Tecla llave.
Tecla cancelar.
Lado posterior.
Microinterruptor de programación SW1.
Puente tamper JP1.
Conectores Bus NEXA.
Regleta de conexión.
