PORTERO Y VIDEOPORTERO
DESCRIPCIÓN DE LA PLACA
Descripción de la placa

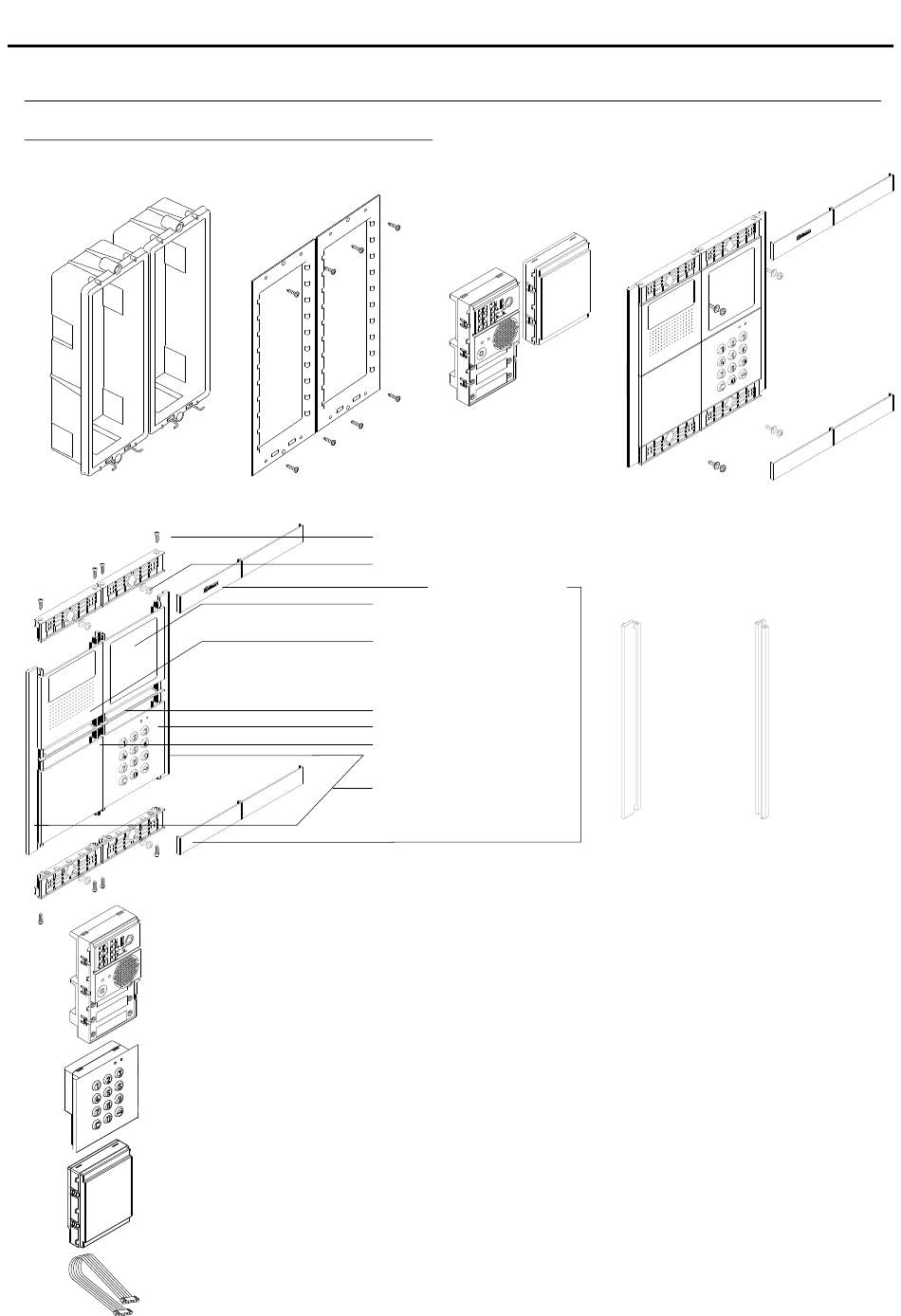

Detalle general de las partes, para el montaje de la placa.
Cajas de empotrar
Descripción de la placa.
- PLACA CODIFICADA
Nexa modular (Gtwin)
Módulos bastidor
Varilla UNE Placa: Permite la unión de 2 placas.
*
Módulo de sonido
EL63 GTWIN 2/
, equipo de videoportero con telecámara a color, instalación 2 hilos.
Módulo control de accesos
N3301/AL , módulo codificado.
Módulo de iluminación
EL3002 (ver página 71)
Latiguillo de enlace Bus NEXA (longitud 50 cm).
Para la conexión del módulo EL632 GTWIN con el módulo codificado N3301/AL y el módulo
de iluminación EL3002.
:
Módulos
Electrónicos
Tornillos fijación cabezales (x8)
Tornillos fijación caja de empotrar (x4)
Cabezales: 60xx
Módulo informativo:
N3002/AL.
Módulos rejilla:
N1000/AL
N1110/AL 1P.
N2220/AL 2P.
Separador módulo Nexa (x2)
Módulo C. Acceso N3301/AL
Módulo Ciego N3000/AL
Perfil lateral (x2)
/
Placa alum nio i
Perfil lateral Varilla UNE Placa
*
