PORTERO Y VIDEOPORTERO
DESCRIPCIÓN MÓDULO DE SONIDO
Descripción módulo de sonido EL6
- CO : Canal ocupado.
- I1 : Ind. de llamada pulsador 1.
- I2 : Ind. de llamada pulsador 2.
- 10 : Salida micrófono placa.
- 5 : Entrada altavoz placa.
- P1 : Entrada señal abrepuerta.
- 3 : Negativo.
- CV : Contacto "N.A" para electrocerradura.
- CV : Contacto "C" para electrocerradura.
- ~2 : Entrada Alimentación TF104.
- ~1 : Entrada Alimentación TF104.
- CONTROL DE ACCESOS
S
51 :

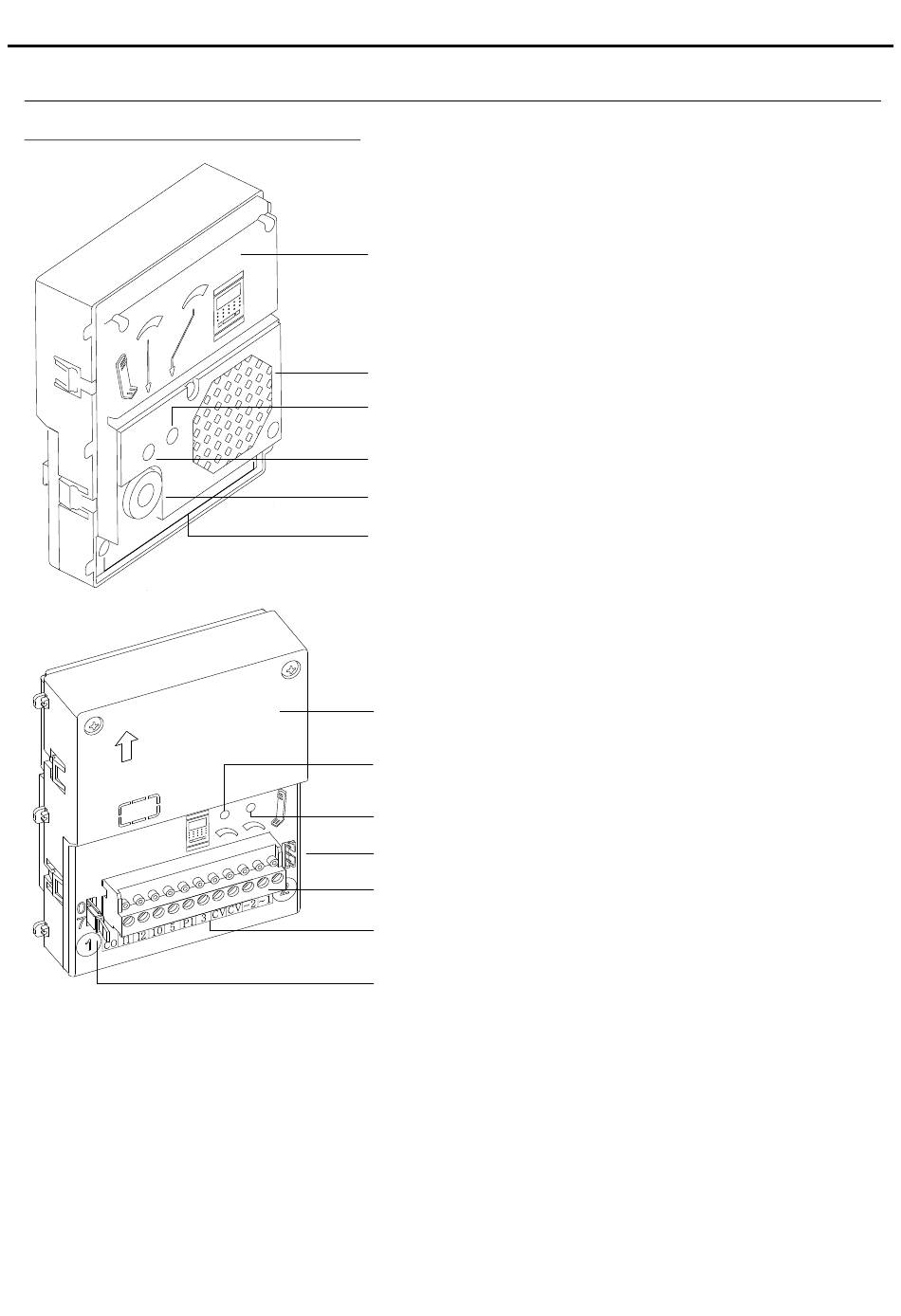

Lado frontal.
Altavoz.
Potenciómetro ajuste volumen altavoz placa.
Potenciómetro ajuste volumen altavoz teléfono.
Micrófono.
Pulsadores módulo de sonido (x2).
Lado posterior.
Potenciómetro ajuste volumen altavoz placa.
Potenciómetro ajuste volumen altavoz teléfono.
Conector pulsadores.
Regleta de conexión bus 4+N y canal ocupado.
Etiqueta.
Puente selección tono de llamada.
0:
( tono 1
/ 7:
tono 2).
28
